Гусеничный экскаватор

Гусеничный экскаватор

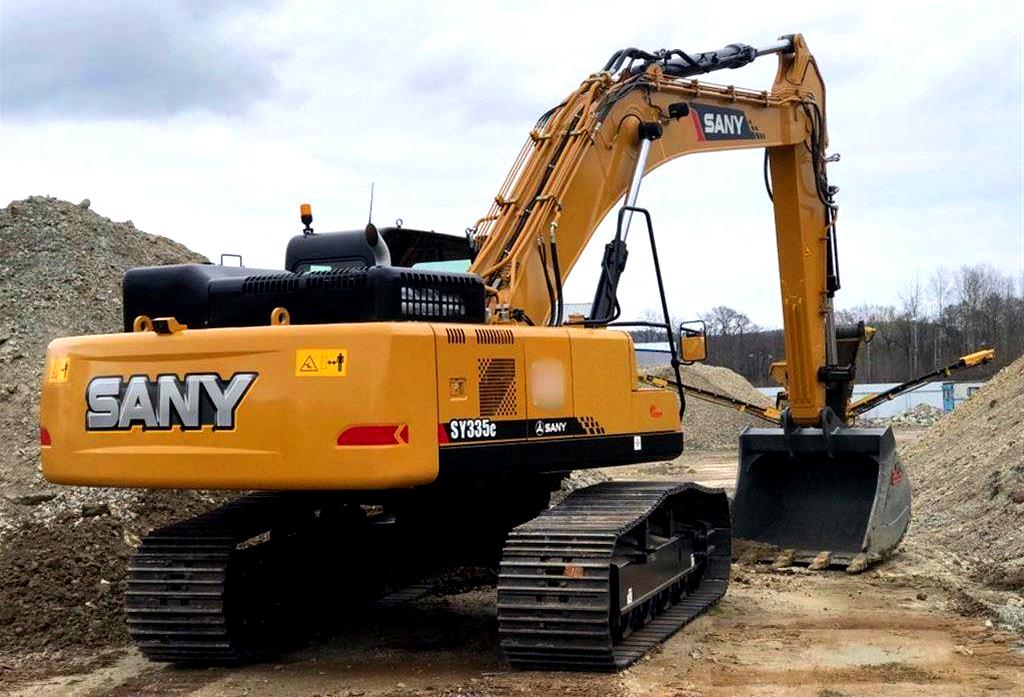

Гусеничный экскаватор – высокоэффективная и наиболее популярная землеройная техника. Она имеет типовую конструкцию, включающую ходовую часть, кабину и рабочий орган – ковш, с помощью которого осуществляется выемка грунта. Отличительной чертой экскаватора данного типа является гусеничная лента, за счет которой машина перемещается по стройплощадке. Также эту спецтехнику выделяет многофункциональность и высокая проходимость. Эти достоинства вместе с простотой эксплуатации, выносливостью и неприхотливостью в обслуживании делают гусеничные экскаваторы оптимальным выбором для любой отрасли, где нужно проводить масштабные земляные работы с максимальной экономией времени и трудовых ресурсов.

Область применения

Гусеничный экскаватор является незаменимым для строительной отрасли. Также его активно используют в лесозаготовительной, сельскохозяйственной, производственной и коммунальной сферах. Экскаватор на гусеничном ходу востребован при проведении дорожно-строительных или аварийно-спасательных работ. Функциональные и конструктивные особенности, а также многообразие дополнительного оснащения позволяют этой технике выполнять такие операции, как:

• разработка котлованов для возведения капитальных строений,
• обустройство траншей под трубопроводы и коммуникации,
• сооружение кюветов и насыпей вблизи дорог,
• разработка скалистых грунтов,
• рыхление промерзшей или особо твердой почвы,
• очистка водоемов от ила и других загрязнений,
• снос зданий и прочих конструкций,
• погрузка и выгрузка сыпучих материалов,
• перемещение металлоконструкций.

Преимущества

Гусеничная ходовая и прочие конструктивные особенности наделяют спецтехнику данного вида многочисленными достоинствами и делают абсолютным лидером в своем сегменте.

• Повышенная проходимость. Техника демонстрирует стабильность при перемещении по сельской местности, грунтовым дорогам, лесной просеке и бездорожью.
• Маневренность. Гусеничные экскаваторы могут разворачиваться в любом месте, а также перемещать рабочий орган с поворотом на 360°.
• Надежность. Машины стойко переносят суровые климатические условия и эффективно работают даже при больших нагрузках.
• Универсальность. Многообразие навесного оборудование позволяет технике выполнять задачи разного типа – от копания траншей до погрузки материалов.
• Устойчивость. Машины на гусеничном ходу легко преодолевают сложный рельеф, взбираясь на самые крутые склоны, и надежно защищены от опрокидывания.

Классификация

Современные модели гусеничных экскаваторов имеют достаточно много различий, хотя по основным компонентам практически идентичны. Классификация техники осуществляется по следующим критериям.

По количеству ковшей:

• одноковшовые – универсальные, подходят для выполнения работ, связанных с погрузкой материалов и копанием грунта;
• многоковшовые – специализированные, применяются преимущественно для рытья траншей и котлованов.

По типу двигателя:

• электрический – подходит для работы в туннелях и других закрытых пространствах;
• дизельный – обладает большей мощностью и используется на открытых площадках.

По приводу рабочего органа:

• гидравлический – обеспечивает выполнение сразу двух движений (копание, разворот);
• механический – простой и надежный в использовании.

По форме ковша:

• прямая лопата – способна разворачиваться при заборе породы;
• строительный ковш – более вместительный и прочный.

По типу шасси:

• нормальное – подходит для стандартных условий эксплуатации;
• уширенно-удлиненное – обеспечивает устойчивость и проходимость на бездорожье.

Рабочие инструменты

Конструкция гусеничных экскаваторов позволяет оснащать их различными видами съемного оборудования. Вместо штатного ковша оператор может самостоятельно установить на поворотную рукоять любые необходимые инструменты. Чаще всего для оснащения экскаваторов на гусеничном ходу используются гидромолоты, грейферные челюсти, зубы-рыхлители, гидробуры, бревнозахваты, гидроножницы. Также в качестве замены ковша нередко используются копровые мачты и различные крюки. Все это позволяет существенно расширить перечень задач, которые можно решить при использовании всего одной единицы техники.

Технические характеристики

Каждый вид гусеничных экскаваторов имеет стандартный набор узлов: ходовую раму, поворотную платформу, кабину и рабочий блок с рукоятью и ковшом. При этом модели обладают особыми техническими характеристиками и функциональными возможностями. Чтобы техника идеально подошла под конкретные задачи, нужно обязательно учесть такие параметры, как:

• габариты,
• полезная мощность,
• скорость передвижения,
• общая масса,
• тип гусеничного шасси,
• конструкция и вместительность ковша.

Особенности строения гусеничной ходовой части

Гусеницы экскаваторов позволяют им уверенно передвигаться по грунтам любого типа: рыхлым, вязким, слабым, болотистым. Они фактически делают спецтехнику всесезонной и универсальной для любых регионов, благодаря чему она эффективно заменяет собой другие виды транспорта, шасси которых не способно передвигаться по экстремальному бездорожью. При этом гусеничная ходовая представляет собой сложную систему, включающую многочисленные агрегаты и узлы. Основными механизмами, обеспечивающими ее работу, являются:

• ведущая звездочка – приводит в движение ленту;
• ленивец – регулирует степень натяжения гусеничного полотна;
• лента – сборный элемент с траками, грунтозацепами и башмаками на основании-цепи;
• опорный каток – цилиндрический элемент, функционирующий как колеса;
• поддерживающий каток – изделие цилиндрической формы, предотвращающее провисание ленты в верхней части;
• цепь – основной элемент гусеницы, на котором крепятся башмаки и прочие детали;
• болты и гайки – фиксируют траки на цепи.

В процессе эксплуатации спецтехники отдельные элементы истираются быстро, другие – дольше сохраняют свою функциональность. В любом случае владельцу нужно особое внимание уделять обслуживанию ходовой.

Гусеничные экскаваторы Cat®

Техника Cat®, разработанная американским производителем Caterpillar, входит в число лидеров в своей категории. Она позволяет выполнять широкий спектр работ быстро и с минимальными затратами. Простое управление и многообразие дополнительного оснащения делают ее выгодным приобретением для предприятия любого направления деятельности. Гусеничные экскаваторы представлены стандартными и малогабаритными моделями малой, средней и большой мощности. Вся техника обладает высокими показателями производительности и безопасности. Желающие взять в аренду или купить экскаватор Cat® могут ознакомиться с ассортиментом и особенностями машин здесь.

Cat 318 D2L

Благодаря улучшенной управляемости, превосходной мощности и удобству рабочего места гидравлический гусеничный экскаватор 318 D2L уверенно занимает лидирующие позиции в своем классе. Он также отличается универсальностью и простотой в применении, позволяет повысить производительность работ и уменьшить эксплуатационные затраты. Машина оснащена двигателем ACERT С4.4, который имеет удобное электронное управление и отвечает экологическим требованиям Tier 3, Nonroad Stage III, Stage IIIA EC. Совместно с высокоэффективной гидросистемой такой агрегат обеспечивает значительную производительность при сравнительно низком расходе топлива.

Конструкция экскаватора обладает устойчивостью к нагрузкам. Кабина отличается комфортабельностью и превосходным обзором, что помогает повысить производительность работы оператора, обеспечить безопасность на площадке.

Cat 320 нового поколения

Гусеничный экскаватор 320 нового поколения сочетает в себе ряд современных технологий и разработок: Payload, Grade Assist, Cat GRADE c 2D и др. В комплексе это помогает почти вполовину повысить производительность работы оператора. Машины оснащаются обновленными кабинами, которые сконструированы так, чтобы обеспечить максимально комфортные условия работы (т. е. снизить утомляемость) и превосходный обзор (это необходимо для повышения безопасности на площадке).

На экскаваторы устанавливаются современные двигатели и гидросистемы, позволяющие на 20 % уменьшить расход топлива. Вместе с увеличенными периодами между техническим обслуживанием это делает эксплуатацию такой техники максимально выгодной в финансовом плане. Пользователи получают экономичный гусеничный экскаватор, способный справиться с любыми задачами.

Cat 336D2 GC

Экскаваторы данной модели отличаются высокой производительностью при экономичном расходовании топлива, а также большой универсальностью – их можно применять для решения различных строительных и производственных задач. Машины оснащаются топливоэффективными двигателями ACERT С9, которые отвечают требованиям экологических стандартов США, Японии, Китая и ЕС. Вместе с передовой гидросистемой такие приводы помогают уменьшить эксплуатационные расходы, что достигается за счет снижения затрат топлива. Упрочненная конструкция экскаваторов обеспечивает их устойчивость к повышенным нагрузкам, возможность стабильной работы в самых тяжелых условиях.

Из просторной кабины открывается превосходный обзор, а панель спроектирована так, чтобы обеспечить быстрый доступ ко всем элементам управления. Все стандартные процедуры технического обслуживания выполняются очень легко, поскольку предусмотрен удобный доступ к базовым техническим узлам.

Cat 374FL

Экскаватор большой мощности 374FL был разработан для повышения производительности работ при уменьшении затрат на эксплуатацию и обслуживание. Так, по сравнению с моделью 374DL затраты топлива снижены почти на треть – на 28 %. Машина укомплектована двигателем C15 ACERT, который по уровню выбросов отвечает требованиям стандартов Японии, США, Китая, ЕС. При этом обеспечивается стабильность работы и топливная эффективность мотора.

Основными источниками мощности экскаватора выступают новый клапан ACS (системы адаптивного управления) и улучшенная гидросистема. Машина может быстро перемещать тонны обрабатываемого материала на протяжении всей смены. Кабина отличается высоким уровнем комфортности и хорошей защитой от шума. Благодаря продуманному расположению элементов управления выполнение всех манипуляций осуществляется очень быстро.

Одноковшовый экскаватор на гусеничном ходу

Экскаваторы – наиболее востребованная техника для любых строительных работ, будь то возведение зданий, прокладка коммуникаций или строительство дорог. Карьерный гусеничный экскаватор незаменим при добыче полезных ископаемых. Разнообразное навесное оборудование делает эти машины практически универсальными.

Одноковшовый экскаватор на гусеничном ходу представляет собой достаточно простую конструкцию: тележка с ходовой рамой, на которой расположены гусеничные траки; поворотная платформа, с установленными на ней двигателем, кабиной и стрелой; рукоять ковша и, собственно, сам ковш. В устройстве экскаватора нет ничего сложного только на первый взгляд…

Для компании Case производство гусеничных экскаваторов является одним из приоритетных направлений. Широкий модельный ряд смело можно назвать воплощением передовых технологий в строительной технике.

ДВИГАТЕЛЬ

Пожалуй, одна из самых важных составляющих любой машины, а для такой мощной и производительной — особенно. На новые гидравлические гусеничные экскаваторы Case устанавливаются низкооборотные четырех- или шестицилиндровые двигатели с общей топливной магистралью Common Rail. Это позволяет эксплуатировать машину в ненапряженных режимах для повышения надежности и срока службы техники.

Три рабочих режима подстраивают мощность и скорость машины под каждое конкретное применение. Так, например, Auto и Super Power – режим повышенной мощности, позволяют развить более высокие усилия копания.

Возможность работать на низких оборотах приводит к снижению уровня шума, расхода топлива и уменьшению вредного выхлопа. Этому же способствуют большой диаметр вентилятора охлаждения и увеличенный глушитель. Двигатели ISUZU, производимые в Японии, соответствуют высоким международным экологическим стандартам.

ТОПЛИВНАЯ СИСТЕМА

Экскаваторы одноковшовые дизельные очень экономичны, что значительно сокращает издержки и, как следствие, повышает производительность работ. Снижению расхода топлива содействует охладитель топлива, а увеличенный на 20% топливный бак позволит производить заправку раз в два дня. Топливный насос с функцией автостопа облегчает процесс перекачки горючего.

ГИДРАВЛИКА

Постоянно усовершенствуя конструкцию, компания Case устанавливает на гидравлический экскаватор высокоэффективные насосы поршневого типа для максимизации давления и гидропотока. Система регулирования согласовывает мощность двигателя с потребностями гидравлики. Высокий крутящий момент и повышенная скорость разворота башни сокращают рабочие циклы при повторяющихся операциях. А мгновенный отклик на управляющие действия оператора обеспечат высокую производительность.

Совершенная гидравлическая система имеет до 10 программируемых настроек, что позволяет использовать 10 различных орудий без необходимости ручной регулировки гидравлического контура. Переключение с молота на ножницы происходит буквально не выходя из кабины.

ХОДОВАЯ ЧАСТЬ

Гусеницы экскаватора могут быть оборудованы стандартной лентой или же, при желании, более широкой и длинной. В линейке Case можно найти модель с удлиненной или более узкой, по сравнению со стандартной, ходовой частью. Ведущие звездочки подвергнуты особой термообработке для увеличения срока службы звеньев гусениц, что вместе с обновленными роликами обеспечивает более высокую износостойкость конструкции. Уплотнения М-обраной формы и пальцы повышенной твердости также продлевают срок службы гусениц.

КАБИНА

Эргономичности рабочего места оператора уделено немалое внимание. Увеличенная площадь остекления за счет более узких стоек обеспечивает круговой обзор и значительно повышает безопасность. Удобное кресло с большим пространством для ног, централизованное расположение переключателей делает работу на машине комфортной. Короткие джойстики обеспечивают отличную управляемость.

ОБСЛУЖИВАНИЕ

Техника Case не зря славится своей долговечность и неприхотливостью в обслуживании. Сгруппированные в одном месте фильтры могут заменяться с уровня земли, что значительно сокращает время обслуживания. Фильтр защиты гидравлики позволяет увеличить срок замены гидравлического масла до 5000 часов и исключает необходимость в использовании дополнительных фильтров.

Централизованная электрическая система расположена внутри кабины, позади сидения оператора, что позволяет содержать ее в чистоте и порядке. Электронные компоненты оснащены водонепроницаемыми разъемами для достижения предельной надежности.

Обновленные стрела и рукоять с коваными траверсами гарантируют готовность машины к работе в самых трудных условиях. А втулки с увеличенными интервалами обслуживания обеспечат длительную эксплуатацию без замены и ремонта.

Несомненно, что современные экскаваторы на гусеничном ходу характеристики имеют одни из самых лучших в своем классе. Еще раз подтверждая, что техника Case не зря занимает лидирующие позиции по долговечности, надежности и производительности!

Обзор одноковшевых экскаваторов с прямой лопатой производители, фото, видео, технические характерист

Экскаваторы ЭО-4112А и ЭО-4112А-1 (технические характеристики)

Одноковшовый, полноповоротный, универсальный на гусеничном ходу многоопорного типа, на жестко установленных опорных катках. Главным отличием экскаватора ЭО-4112А от ранее выпускавшейся модели ЭО-4111Г является применение гусеничного хода тракторного типа с цевочным зацеплением. У модели ЭО-4112А-1 сохранен гусеничный ход старого типа, с гребневым (кулачковым) зацеплением. Гусеничная тележка экскаватора представляет собой жесткую сварную конструкцию из гнутого профиля и литой ходовой рамы. Ленты гусеницы набраны из профильных траков (звеньев) укрепленных на гусеничной цепи. Натяжка приводных цепей и гусеничной ленты производится при помощи гидроцилиндров. Механизмы поворотной платформы максимально унифицированы с механизмами поворотной платформы экскаваторов Э-652Б, ЭО-4111В и ЭО-4111Г. Термоизоляционная кабина установлена на резиновых амортизаторах, она оборудована удобным противовибрационным креслом для оператора, снабжена вентилятором, стеклоочистителем, отопительной установкой для поддержания нормальной температуры в холодное время. Управление исполнительными органами экскаватора электропневматическое. В кабине установлено световое табло, на которое выведены наиболее важные параметры двигателя для контроля исправности. О неполадках в контролируемых точках извещает звуковой сигнал. Хорошая обзорность, удобное расположение органов управления создает хорошие условия труда для машиниста. Обеспечен легкий доступ к узлам и механизмам. Электропневматическое управление обеспечивает четкое выполнение всех рабочих операций. Экскаватор работает при температуре от -40° до +40° С. Основные достоинства экскаватора: надежность в работе узлов и механизмов, высокая производительность, высокая проходимость и хорошая устойчивость, незначительное давление на грунт, простота в управлении и обслуживании, контроль жизненно важных параметров экскаватора электронной системой, возможность применения различного вида сменного оборудования. Технические характеристики экскаватора ЭО-4112А Дизель, марка Д-160Б-6 Мощность дизеля, кВт / л.с 66 / 90 Сменное рабочее оборудование лопата прямая и обратная, драглайн, грейфер, кран Управление механизмами пневматическое Скорость передвижения на первой / второй передаче, км/ч 2,4 / 4,3 Частота вращения поворотной платформы на I / II передаче, об/мин 3,33 / 5,89 Преодолеваемый уклон пути, град 22 Рабочее давление системе пневмоуправления, МПа 0,7 Среднее давление на грунт, кПа 65 Тяговое усилие на гусеницах, кН 98 Габаритные размеры, мм 5300х3100х3400 Масса экскаватора (без рабочего оборудования), т 20,37 Параметры при работе различным сменным оборудованием Емкость ковша, м3 0,8 0,65 0,75 0,65; 0,8; 1,0 0,65; 0,8 0,6 0,65 0,65 Макс. глубина (высота) копания, м 6,8 5,8 7,9 7,3 10 11 6 8 Наибольшая высота выгрузки, м 6,1 3,5 5,6 3,5 5,3 8 7,6 9 Наибольший радиус копания , м 10,1 9,2 7,9 8 10 Эксплуатационная масса, т 23,7 23,55 24 22,3 24,2 24,5 23,4 25,3 Габаритные размеры в метрах A Расстояние от оси стрелы до оси вращения экскаватора 1 R Радиус описываемый задней частью поворотной платформы экскаватора 3,405 B Габаритная ширина экскаватора 3,100 B1 Ширина гусеницы 0,600 B2 Ширина гусеничного хода 2,960 D Высота по нижней кромки поворотной платфоормы 1,043 D1 Клиренс 0,354 L Длинна гусеничного хода 3,820 H Высота до оси пяты стрелы 1,640 h2 Высота по блоку двуногой стойки 3,400 h3 Высота гусеничного хода 0,974 h4 Высота до верха кабины 3,054 Технические характеристики экскаватора при работе драглайном Технические характеристики экскаватора при работе грейфером Емкость ковша, м3 0,65 Скорость подъема ковша, м/с 0,75 Среднее удельное давление на грунт, кгс/см2 0,65 Продолжительность цикла при повороте на 90° при средней глубине копания, с 23,5 Масса экскаватора конструктивная, т 22,4 Длина стрелы, м 10 Габаритная ширина раскрытого грейфера, м 2,4 Габаритная высота раскрытого грейфера, м 2,9 Наименьший угол наклона стрелы, град 45 Наибольшая глубина копания, м 6 Наибольшая высота выгрузки, м 7,6 Наибольший радиус копания, м 8 Технические характеристики экскаватора при работе прямой лопатой Читайте также: Обзор седана Hyundai i40 I (VF) Емкость ковша, м3 0,75 Максимальное усилие на зубьях ковша, тс 11,3 Максимальное усилие на рукояти «Напор-возврат», тс 11,5 / 8,2 Продолжительность цикла при работе в транспорт с поворотом на 90° на грунтах IV категории при расчетной высоте забоя, сек 15 Среднее удельное давление на грунт, кгс/см2 0,64 Конструктивная масса, т 23,4 Может быть применен ковш емк. 0,8 м3 при разработке грунтов I — III категории Длина стрелы, м 5,5 Длина рукояти, м 4,5 Глубина копания ниже уровня стоянки, м 1,5 Наименьший радиус копания на уровне земли, м 2,8 Наибольший радиус копания, м 7,9 Наибольший радиус выгрузки, м 7,2 Радиус выгрузки при наибольшей высоте выгрузки, м 5,4 Наибольшая высота копания, м 7,9 Наибольшая высота выгрузки, м 5,6 Высота выгрузки при наименьшем радиусе выгрузки, м 2,7 Технические характеристики экскаватора при работе обратной лопатой Емкость ковша, м3 0,65 0,8 Ширина ковша, м 1,16 Скорость движения тягового каната, м/с 0,98 Скорость движения подъемного каната, м/с 1,08 Длина стрелы, м 5,9 Длина рукояти, м 3,02 Наибольшая глубина копания, м: траншей 6,8 котлована 4,64 Начальная высота выгрузки, м 2,35 Конечная высота выгрузки, м 5,3 Наибольший радиус копания, м 10,00 Начальный радиус выгрузки, м 5 Конечный радиус выгрузки, м 8,1 Продолжительность цикла, с 18,1 Масса конструктивная, т 23,85 Общие характеристики драглайна ЭО-4112 Драглайн ЭО-4112 выгодно выделяется среди аналогичной спецтехники. Можно выделить целый ряд положительных качеств, о которых стоит знать. Ко всем механизмам обеспечен легкий доступ, что в свою очередь облегчает обслуживание техники в целом; Даже в условиях отдаленной работы есть возможность провести разного рода ремонтные работы; Пригоден для работы даже в сложных условиях; Для выполнения разных работ могут быть использованы ковши разного объема; Небольшая затрата топлива и других расходников делают драглайн очень экономичной моделью. Конструкционные отличия модели Экскаватор ЭО-4112 относится к полноповоротному типу техники. Он отличается одномоторным приводом и рабочим оборудованием на гибкой подвеске. На данной поворотной платформе устанавливается стойка опорная. Для модели ЭО-4112 используется механический привод 4 и 5 размерной группы. Драглайн этой модели считается базовым вариантом. На его основе в дальнейшем были разработаны другие модели, которые отвечали всем современным требованиям. Модель ЭО-4112 может быть оборудован, разными типами агрегатов, для выполнения разнообразной работы. Варианты навесного оборудования: обратная лопата — используется для выполнения погрузки и разгрузки разных материалов. С ее помощью могут разрабатываться котлованы и траншеи; прямая лопата применяется в карьерной промышленности для перемещения и отвала грунтов; драглайн незаменим для рытья котлованом и погрузочных работ, в некоторых случаях может быть задействован для мелиоративных работ; грейфер используется во время работ с различными сыпучими материалами. Такая многофункциональность и делает драглайн популярным в разных отраслях промышленности. Технические характеристики Если нужно выполнить работу в сложных климатических условиях и на разных грунтах предпочтение стоит отдать драглайну ЭО-4112, либо использовать драглайн ЭО-5111. Прежде чем купить экскаватор ЭО-4112 технические характеристики стоит просмотреть и ознакомится с ними более тщательно. тип двигателя — Д 180.121-6; вращение платформы — 5,8 об/мин; давление на поверхность — 60 кПа; объем топливного бака — 200 литров; максимальная высота выгрузки – 6,3 м.; максимальная глубина копания – 11 м.; радиус действия (копания) – 15,3 метров; расход топлива удельный — 215 г/кВт.час; угол подъема драглайна во время движения — 22 град.; компрессор — двухцилиндровый одноступенчатый поршневой; Очень высокая производительность и надежность всех рабочих узлов, позволяют эксплуатировать технику на протяжении длительного времени. Пи этом поломки возникают крайне редко. Главное своевременно проводить технические осмотры и выполнять плановое обслуживание. К отличительным характеристикам также стоит отнести достаточно простое управление экскаватором. Делая выводы можно отметить, что модель ЭО-4112 купить, значит обеспечить себя на долгое время качественной спецтехникой. Особенности управления Гусеничный драглайн состоит из тележки, кабины и рабочего органа. Тележка в свою очередь состоит из гнутого профиля и ходовой рамы литого типа. Гусеничные ленты состоят из звеньев, которые крепятся на гусеничной цепи. Кабина оператора характеризуется высоким уровнем теплоизоляции. Комфортными условиями также отличается кабина экскаватора Hyundai R210LC-7. Она расположена на резиновых амортизаторах. Благодаря этому оператор экскаватора может длительное время проводить в кабине, и выполнять работу не теряя производительности. Удобное противовибрационное кресло снижает нагрузки на осанку. Для комфорта в кабине установлены, также вентилятор и отопительная установка. Это позволяет контролировать и создавать необходимую температуру в салоне в любое время года. Электропневматическое управление рабочими органами дает возможность быстро переключатся с одной операции на другую. Перед тем как приступить к выполнению работы в первый раз стоит пройти инструктаж по технике безопасности. При возникновении неисправностей и различных проблем в работе драглайна стоит провести осмотр или отправить технику в специализированный центр для проведения ремонтных работы. Если есть свои механики, то ремонтные работы могут быть выполнены в «домашних» условиях. Запасные части и необходимые расходники можно без проблем приобрести в специализироваyных магазинах. Гусеничный экскаватор ЭО-4112А-1 — технические характеристики Экскаватор ЭО-4112А (драглайн) предназначается для выполнения земляных работ в легких и тяжелых грунтах I-IV категории. Экскаватор может комплектоваться различными видами сменного оборудования и выполнять следующие виды работ: — драглайном – рытье каналов, траншей, погрузка грунта в транспорт и отвал, использование его на мелиоративных работах; — обратной лопатой – погрузка в транспорт, рытье каналов, котлованов, траншей и т.п.; — прямой лопатой – разработка карьеров, погрузка грунта в транспорт и отвал; — грейфером – погрузка-разгрузка сыпучих материалов, рытье котлованов, колодцев и т.д. Технические характеристики ЭО-4112А-1 с драглайном Технические характеристики, двигатель Читайте также: Трактор К-701 — технические характеристики, видео, особенности Тип Д-160Б-6 (ЧТЗ) дизельный 4-тактный, 4 цилиндровый Мощность при 850+25 об/мин 66(99) Удельный расход топлива, г/кВт.ч 215 Частота вращения вала на холостом ходу, об/мин 920 Основные заправочные емкости двигателя Картер пускового двигателя, л 1,9 Система смазки, л 27 Система водяного охлаждения (с радиатором), л 75 Топливный бак пускового двигателя, л 8 Компрессор поршневой одноступенчатый двухцилиндровый Максимальное рабочее давление, MПа 0,7 Электрооборудование Ток – постоянный Номинальное напряжение, в 12; 24 Hitachi Hitachi Construction Machinery Co – патриархи экскаваторостроения. Гидрофицированные экскаваторы, вытеснившие своих предшественников – это их разработка. Эти экскаваторы по праву занимают лидирующую позицию по продажам в РФ. Они превосходят аналогичные модели европейских производителей. Все благодаря динамичности компании. Ведь она чутко и точно реагирует на текущие запросы рынка. Эксплуатационные и технические характеристики японских экскаваторов значительно превосходят аналоги европейских производителей по качеству сборки, функциональности и надежности. Таблица 6. Технические характеристики экскаваторов Hitachi Модель Масса,т Емкость ковша, м3 Модель/Мощность двигателя, (кВт) Высота выгрузки, м Конструктивные особенности Мах. вылет стрелы, м Мах. раскрытие/ширина ковша, мм Мах. высота черпания, м Напорное усилие рукояти, кН Hitachi ZX450-3 47,2 2,6 Isuzu AH-6WG1XYSA-01 (260) 7,5 8,76 1390 10 293 Hitachi ZX 470H 48,1 2,3 Isuzu AH-6WG1XYSA-01 (260) 7,5 8,76 1390 10 293 Hitachi ZX 850-3 81,7 4,0 Isuzu AH-6WG1XYSA-03 (397) 7,91 10 1600 10,86 464 Hitachi ZX 870H-3 82,8 3,6 Isuzu AH-6WG1XYSA-03 (397) 7,91 10 1600 10,86 464 Hitachi EX 1200 111 6,3 Cummins QSK23 (567) 8,74 11,44 1880/ 2700 12,35 Горизонтальная напорная дистанция, мм-4340 Hitachi EX 1900 191 11 Cummins QSK38-С (810) 10,44 13,44 2100/ 3260 14,61 Горизонтальная напорная дистанция, мм-4820 Hitachi EX 2500 248 15 Cummins QSK50-С (1044) 10,35 14,3 2150/ 3590 15,25 Горизонтальная напорная дистанция, мм-4980 Hitachi EX 3600 361 22 Cummins QSK60-С (1450) 10,99 15,22 1950/4160 6,31 Горизонтальная напорная дистанция, мм-5050 Hitachi EX 5500 518 27 Cummins QSK50Сх2 (1044х2 13,1 16,6 2700/4700 18,9 Горизонтальная напорная дистанция, мм-5550 Hitachi занимает пятое место в мире по производству строительной землеройной техники. Составляющие успеха – забота об удобстве оператора, развитие возможностей экскаватора и упрощение технического обслуживания. На видео одноковшевой экскаватор с прямой лопатой в работе: Экскаватор ДонЭкс ЭО-4112А-1 технические характеристики Экскаватор нестандартный ДонЭкс ЭО-4112А-1 изготовлен на ООО «ДонЭкс». Впервые данное предприятие произвело экскаватор в 1970 году. Сегодня оно производит дорожно-строительную технику, запчасти, навесное оборудование, детали под заказ. Данный экскаватор может изготавливаться с различным оборудованием. Мощность его двигателя составляет 66 кВт. Экскаватор ДонЭкс ЭО-4112А-1 технические характеристики с обратным ковшом: вместительность 0,8 кубометра; рабочий вес 24500 кг; цикл 19,5 с; длина стрелы 10000 мм; глубина выкапывания 7300 мм; высота отгрузки 6300 мм. Экскаватор ДонЭкс ЭО-4112А-1 технические характеристики с прямым ковшом: Читайте также: Создание модельного ряда дизельных двигателей «ЧТЗ-Уралтрак» вместительность 0,75 кубометра; рабочий вес 23300 кг; высота отгрузки 5600 мм; радиус отгрузки 7200 мм; высота выкапывания 7900 мм; радиус выкапывания 7900 мм. Также данный экскаватор изготавливается со следующим оборудованием: Грейфер: вместительность ковша 0,65 кубометра; рабочий вес 23400 кг; цикл 23,5 с; длина стрелы 10000 мм; глубина выкапывания 6000 мм; высота отгрузки 7600 мм; радиус выкапывания 8000 мм. вместительность ковша 1,0 кубометра; Данный экскаватор применяется в легких или тяжелых грунтах с 1 по 4 категории. Благодаря возможности установки нескольких видов оборудования он применяется при осуществлении различных работ. Экскаватор нестандартный ДонЭкс ЭО-4112А-1 имеет следующие преимущества по сравнению с конкурентами: высокая производительность; надежность в работе механизмов и узлов; высокая проходимость, хорошая устойчивость; простота в управлении, обслуживании; незначительное давление на опорную поверхность; контроль параметров техники электронной системой. Варианты приобретение модели ЭО-4112 На экскаватор ЭО-4112 цена может быть абсолютно разной. На поддержанные модели более ранних годов выпуска стоимость будет составлять в пределах 800 000 рублей. Что касается моделей, которые были выпущены в поздний период и характеризуются минимальным пробегом и отличным техническим состоянием то стоимость может возрасти до 3 млн. рублей. Покупка данной техники оправдана ее техническими показателями и высокой производительностью в разных условиях. Если нужно выполнить работы разового значения, то целесообразнее арендовать технику на определённый промежуток времени. Стоимость аренды модели ЭО-4112 сегодня будет варьироваться в пределах 12 000 рублей за 8-ми часовой рабочий день. При доставке техники на место выполнения работы могут быть увеличены расходы. Зная все расценки можно определить какой вариант лучше всего подойдёт в конкретном случае. ЭКСКАВАТОР ЭО-4112А-1 (ЭО-4112А, ЭО-4212) с грейфером — Машиностроительный завод Экскаватор одноковшовый универсальный канатный на гусеничном ходу. Областями применения экскаватора являются: промышленное, сельское, дорожное, мелиоративное строительство при производстве всех видов земляных работ. Предназначен для выполнения земляных работ в легких и тяжелых грунтах I-IV категории. ЭО-4112А-1 — это единственный вид канатной экскаваторной техники (в данной размерной группе) производящийся в РФ.Оборудование грейфер двухчелюстной представляет собой идеальное орудие для расчистки, сортировки, погрузочно-разгрузочных работ сыпучих и мелкокусковых материалов (песок, щебень), рытья котлованов и разработки грунта на дне водоёмов. В сравнении с экскаваторами большей размерной группы ЭО — 4112А-1 более маневренный т.к. имеет более низкое давление на грунт (не более 0,63 кгс/см2 для экскаватора ЭО-4112А-1 и 0,32 кгс/см2 для экскаватора ЭО-4212/болотный ход/) и более высокую скорость передвижения. Наличие сменного рабочего оборудования позволяет использовать экскаватор для различных видов работ: погрузка-разгрузка в транспорт (в том числе и сыпучих материалов), рытья траншей, котлованов, очистки водоемов, каналов, русел небольших рек. Установленный на экскаваторе низкооборотный дизель имеет более высокий ресурс эксплуатации. ЭО 4112А1 ремонтопригоден в «полевых» условиях, прост в эксплуатации и обслуживании. Контроль жизненно важных параметров экскаватора осуществляется электронной системой. Емкость ковша, м3 0,65. . . . 1,5 Длина стрелы, м 10,0……… 10,0 Наибольшая глубина , м 6,0……..6,0 Наибольшая высота выгрузки,…………………….. м 7,6……..7,6 Наибольший радиус копания,……………………… м 8,0………8,0 Эксплуатационная масса, т 22,32 . . . 23,25 Продолжительность рабочего цикла, с 23,5. . . . 23,5 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: Макс. частота вращения платформы, об/мин 5,8 Макс. скорость передвижения, км/ч 3,5 Угол подъема экскаватора при движении, град 22 Допустимый угол наклона при работе, град 5 ДВИГАТЕЛЬ Марка Д180 Тип дизельный 4-тактный, 4-иилиндровый Частота вращения вала на холостом ходу, об/мин 920 Мощность при 850+-25 об/мин., кВт (л. с.) 66(90) Удельный расход топлива, г/м 215 ЗАПРАВОЧНЫЕ ЕМКОСТИ ДВИГАТЕЛЯ Система смазки, л 33 Система водяного охлаждения (с радиатором), л 65 Картер пускового двигателя, л 1,9 Топливный бак пускового двигателя, л 8 КОМПРЕССОР Тип поршневой одноступенчатый двухиилиндровый Максимальное рабочее давление, МПа 0,7 ЭЛЕКТРООБОРУДОВАНИЕ Ток постоянный Номинальное напряжение, В 24 ЗАПРАВОЧНЫЕ ЕМКОСТИ ЭКСКАВАТОРА Картер поворотной рамы, л 30 Бак топливный расходный, л 70 Бак топливный основной, л 200 Где применяется драглайн Основными направлениями, где принято применять драглайн, являются: Карьеры, где с помощью техники разрабатывают породы, недоступные для классического экскаватора. Гидротехническое строительство различных объектов. Очистка водоемов. Подъем больших земляных, сыпучих, каменных грузов. Постройка прудов и каналов. Мелиоративные работы. Большие объемы выемки и высокая производительность достигаются экскаваторами потому, что драглайны обладают мощными техническими характеристиками: Длина стрелы варьируется в пределах 100 м. Удлиненная конструкция имеет большие преимущества выемки перед обратным и прямым ковшом, что увеличивает радиус действия. Когда возникает необходимость, то длина стрелы увеличивается, если добавить специальные вставки, которые размещаются между верхней и нижней частями. Для длинной стрелы применяется ковш средней емкости, чтобы правильно копать и не сбивать угол наклона стрелы, который варьируется от 30 до 45º. Экскаватор «обратная лопата» или «прямая лопата» имеет разный объем ковша. В среднем, его вместимость составляет 20-168 м³. Стрела состоит из легкой решетчатой конструкции, которая и обеспечивает грузоподъемность и высоту выгрузки. Большой радиус захвата. Максимальная глубина выемки грунта. Управление стрелой и тросом осуществляется тросовым механизмом, который состоит из тяговых и подъемных канатов и цепей. Ковш перемещается маятниковым методом. Весит драглайн в среднем больше 8 т. Экскаватор гусеничный одноковшовый ЭО 4112 А-1 Драглайн Мощность при 850+25 об/мин 66(99) Удельный расход топлива, г/кВт.ч 215 Частота вращения вала на холостом ходу, об/мин 920 Основные заправочные емкости двигателя Картер пускового двигателя, л 1,9 Система смазки, л 27 Система водяного охлаждения (с радиатором), л 75 Топливный бак пускового двигателя, л 8 Компрессор поршневой одноступенчатый двухцилиндровый Максимальное рабочее давление, MПа 0,7 Электрооборудование Ток постоянный Номинальное напряжение, в 12; 24 Длина стрелы, м 10 13,7 15 Ёмкость ковша, куб.м 0,65 0,8 1 Наибольшая глубина копания, м 7,3 10,0 11,0 Наибольшая высота выгрузки, м 3,5 5,3 6,3 Наибольший радиус копания, м 11,1 14,3 15,3 Продолжительность рабочего цикла, с 19,5 19,5 19,5 Эксплуатационная масса, т 22,3 24,2 24,5 Максимальная частота вращения платформы, об/с 5,8 Максимальная скорость передвижения, км/ч 3,5 Угол подъёма экскаватора при движении, град 22 Допустимый угол наклона экскаватора, град 5 Давление на опорную поверхность,кПа 60 Doosan Компания Doosan Infracore — единственный производитель в мире, наладивший серийный выпуск гусеничных экскаваторов, оснащенных прямой лопатой с ковшом, объемом от 2,16 до 3,5 м. Подробней характеристики описаны в таблице. Таблица 5. Технические характеристики экскаваторов Doosan с прямой лопатой. Модель Масса, т Емкость ковша, м3 Модель / Мощность двигателя, (кВт) Высота выгрузки, м Мах. вылет стрелы, м Мах. высота черпания, м Особенности конструкции ковша S 340 LC 37 2,16 DE-12TIS (184) 6 8,9 9 с разгрузкой и опрокидыванием S 340 LC.1 37,0 2,16 DE-12TIS (184) 6,7 8,4 9 с донной загрузкой S 420 LC 46,0 2,6 DE-12TIS (210) 6,3 9,5 9,8 с разгрузкой и опрокидыванием S 420 LC.1 46,0 2,6 DE-12TIS (210) 7 9 9,8 с донной разгрузкой S 470/ 500 LC 55,0 3,5 DE-12TIS (245) 7,2 10 10,5 с разгрузкой и опрокидыванием S 470/ 500LC.1 55,0 3,5 DE-12TIS (245) 7,5 9,5 10,5 с донной разгрузкой DOOSAN S 470 LC Оборудование драглайн Основные потребительские свойства экскаватора ЭО4112А-1 с оборудованием драглайн: Простота в эксплуатации и обслуживании, обеспечен легкий доступ к узлам и механизмам; Надежность в работе узлов и механизмов; Ремонтопригоден в «полевых» условиях; Механический привод рабочего оборудования и малое давление на грунт(0,53-0,56 кгс/см2) позволяют использовать экскаватор в тяжелых условиях эксплуатации (песок, заболоченные почвы, при температурах от –40° до +55°). В вышеуказанных условиях работы гидравлические экскаваторы часто дают сбои; За счет большего объема ковша дневная норма выработки в 2,5- 3 раза выше, чем у гидравлических экскаваторов массой до 25тонн с оборудованием обратная лопата с удлиненной рукоятью; Возможность выполнения операций на мелиоративных работах: рытье и чистка каналов, траншей, отсыпка защитных дамб, очистка и углубление рек, погрузка грунта в транспорт и отвал; Термо-шумо-виброизолированная кабина установлена на резиновых амортизаторах, она оборудована удобным противовибрационным креслом для оператора, снабжена стеклоочистителем, отопительной установкой для поддержания нормальной температуры в холодное время. В кабине установлены приборы для контроля наиболее важных параметров двигателя; Экономия себестоимости у покупателя за счет меньших затрат на ГСМ в отличии от гидравлических экскаваторов; Гарантийный срок для данного типа экскаваторов 12 месяцев / techinfo / eo4112a Имя Последнее изменение Размер Описание Родительский каталог — eo4111g_fotoobzor.htm 2014-08-09 20:58 9,3K eo4111g_rev_1.JPG 2013-10-14 15:57 111K eo4111g_rev_1a.jpg 2013-10-14 15:57 9,5K eo4111g_rev_2.jpg 2013-10-14 15:57 117K eo4111g_rev_2a.jpg 2013-10-14 15:57 11K eo4111g_rev_3.JPG 2013-10-14 15:57 71K eo4111g_rev_3a.jpg 2013-10-14 15:57 9,6K eo4111g_rev_4.jpg 2013-10-14 15:57 113K eo4111g_rev_4a.jpg 2013-10-14 15:57 11K eo4111g_rev_5.JPG 2013-10-14 15:57 96K eo4111g_rev_5a.jpg 2013-10-14 15:57 8,9K eo4111g_rev_6.jpg 2013-10-14 15:57 119K eo4111g_rev_6a.jpg 2013-10-14 15:57 10K eo4111g_rev_8.JPG 2013-10-14 15:57 120K eo4111g_rev_8a.jpg 2013-10-14 15:57 9,9K eo4111g_rev_9.jpg 2013-10-14 15:57 160K eo4111g_rev_9a.jpg 2013-10-14 15:57 11K eo4111g_rev_10.JPG 2013-10-14 15:57 72K eo4111g_rev_10a.jpg 2013-10-14 15:57 7,5K eo4111g_rev_11.jpg 2013-10-14 15:57 129K eo4111g_rev_11a.jpg 2013-10-14 15:57 11K eo4111g_rev_12.JPG 2013-10-14 15:57 163K eo4111g_rev_12a.jpg 2013-10-14 15:57 12K eo4111g_rev_13.jpg 2013-10-14 15:57 124K eo4111g_rev_13a.jpg 2013-10-14 15:57 11K eo4111g_rev_14.JPG 2013-10-14 15:57 112K eo4111g_rev_14a.jpg 2013-10-14 15:57 9,4K eo4111g_rev_15.jpg 2013-10-14 15:57 67K eo4111g_rev_15a.jpg 2013-10-14 15:57 9,4K eo4111g_rev_16.JPG 2013-10-14 15:57 128K eo4111g_rev_16a.jpg 2013-10-14 15:57 11K eo4111g_rev_17.jpg 2013-10-14 15:57 142K eo4111g_rev_17a.jpg 2013-10-14 15:57 11K eo4111g_rev_18.JPG 2013-10-14 15:57 85K eo4111g_rev_18a.jpg 2013-10-14 15:57 9,8K eo4111g_rev_19.jpg 2013-10-14 15:57 67K eo4111g_rev_19a.jpg 2013-10-14 15:57 9,9K eo4111g_rev_20.JPG 2013-10-14 15:57 149K eo4111g_rev_20a.jpg 2013-10-14 15:57 12K eo4111g_rev_21.jpg 2013-10-14 15:57 101K eo4111g_rev_21a.jpg 2013-10-14 15:57 11K eo4111g_rev_22.JPG 2013-10-14 15:57 150K eo4111g_rev_22a.jpg 2013-10-14 15:57 11K eo4111g_rev_23.jpg 2013-10-14 15:57 122K eo4111g_rev_23a.jpg 2013-10-14 15:57 11K eo4111g_rev_24.JPG 2013-10-14 15:57 48K eo4111g_rev_24a.jpg 2013-10-14 15:57 7,5K eo4112a_book1.jpg 2013-10-14 15:57 34K eo4112a_book2.jpg 2013-10-14 15:57 33K eo4112a_razmer.gif 2013-10-14 15:57 7.5K eo4112a_sh3.jpg 2013-10-14 15:57 14K eo4112a_sh_dragline.gif 2013-10-14 15:57 10K eo4112a_sh_greifer.gif 2013-10-14 15:57 6,9K eo4112a_sh_ol.gif 2013-10-14 15:57 8.7K eo4112a_sh_pl.gif 2013-10-14 15:57 7,8K eo4112a_tech.htm 2014-08-09 17:21 87K , Руководство по установке аппаратного обеспечения Cisco Firepower 4112, 4115, 4125 и 4145 — Обзор Подходит для стандартного 19-дюймового.(48,3 см) стойка с квадратными отверстиями Холодный проход к горячему проходу Источник https://www.vost-tech.ru/wiki/gusenichnyj-ekskavator/ Источник https://caseactio.ru/o-kompanii/stati-o-spetstekhnike/ekskovator-odnokovshoviy/ Источник https://foksevmash.ru/specmashiny/ekskavator-eo-4111b.html Похожие записи: Стеллажи всех видов Срок амортизации погрузчика. Амортизационная группа автомобиля Во Внукове в России разбился частный самолет — среди погибших глава французской компании Total Одноковшовые экскаваторы Найти: Информация для правообладателей Обратная связь Политика конфиденциальности
