Если говорить о безопасности в автомобиле, сложно представить что-то более важное, чем хорошие тормоза. Всё остальное тоже важно, никто не спорит:на плохом двигателе далеко не уедешь, на плохих амортизаторах особо не расслабишься, но нормальная, исправная тормозная система автомобиля – это то, с чего вообще нужно начинать разговор о вождении.

Учитывая, что от тормозов буквально зависит человеческая жизнь, инженеры постарались сделать эту систему как можно более надежной. Что же там, под средней педалью?

Тормозная система автомобиля

Классификация тормозных систем автомобиля

На современных автомобилях устанавливаются три-четыре вида тормозных систем:

• рабочая;
• стояночная;
• вспомогательная;
• запасная.

Основная и самая эффективная тормозная система автомобиля – рабочая. Она используется во всё время движения для регулирования скорости и полной остановки. Ее устройство довольно простое. Приводится она в действие нажатием на педаль тормоза правой ногой водителя. Такой порядок обеспечивает одновременный сброс оборотов двигателя, за счет снятия ноги с педали акселератора, и торможение.

Читайте также: Смазочные материалы для двигателя от мирового производителя

Стояночная тормозная система, как следует из названия, предназначена для обеспечения неподвижности транспортного средства во время длительной стоянки. На практике опытные водители оставляют машину с включенной первой или задней передачей. Однако на больших склонах этого может оказаться недостаточно. Ручной стояночный тормоз используют также при трогании с места на неровных участках дороги, когда правая нога должна быть на педали газа, а левая выжимает сцепление. Плавно отпуская рукой рычаг тормоза, включая одновременно сцепление и прибавляя газ, удается предотвратить произвольное скатывание автомобиля под уклон.

Запасная тормозная система призвана дублировать основную рабочую в случае её отказа. Это может быть полностью автономное устройство, или представлять собой часть, один из контуров тормозного привода. Как вариант, функции запасной может выполнять стояночная система.

Вспомогательная тормозная система устанавливается на большегрузных автомобилях, например, на отечественных КамАЗах, МАЗах, КрАЗах. Она предназначена для снижения нагрузки на основную рабочую систему во время длительного торможения – при движении в горах или по холмистой местности.

Виды тормозных приводов

Выше говорилось, что автомобильные тормозные приводы подразделяются:

• механическими;
• гидравлическими;
• пневматическими;
• гибридными.

Поговорим о каждой из разновидностей более детально.

Механический

Не предусматривает дополнительного усиления нажатия педали. Последняя связана с тросом, который идет к колодкам передних колес и уравнителю, с которого тянется к задним. При нажатии трос приводится в движение и задействует колодки, которые прижимаются к дискам.

В настоящее время подобная схема используется для организации стояночных систем.

Главные достоинства такого привода – простота и очень высокая надежность. А главный недостаток – необходимость прикладывать значительное усилие для остановки транспортного средства.

Гидравлический

Наиболее распространенное конструктивное решение в современных легковых автомобилях. Более подробно его устройство и принцип работы описаны выше. Чаще всего используется в качестве рабочей системы, так как относительно прост, надежен и обеспечивает хорошее усиление усилия, которое водитель прилагает водитель для нажатия на педаль.

Главный плюс привода – простота и хорошее усиление нажатия. К минусам можно отнести более сложное устройство по сравнению с механическим.

Пневматический

В данном случае усиление нажатия на педаль происходит за счет воздействия сжатого воздуха. Он хранится в специальной емкости, именуемой ресивером. Туда воздух нагнетается с помощью компрессора, который работает за счет оборотов двигателя.

Педаль связана с клапаном, который расположен между контуром системы и ресивером. При нажатии на нее клапан открывается и воздух под давлением поступает на главный, а затем на колесные цилиндры, которые приводят в движение колодки.

Главные достоинства приводов подобного типа – фактическая неисчерпаемость ресурсов. Ведь в них не нужно время от времени менять тормозную жидкость. Недостатков 2:

• более долгое по сравнению с другими типами срабатывание;
• отъем части энергия двигателя для работы компрессора.

Комбинированный

Также существуют комбинированные, или гибридные, приводы. Чаще всего можно встретить пневмогидравлические. В них, как и в гидравлике, усилие с педали на колодки передает тормозная жидкость. Однако давление в данном случае обеспечивает не диафрагма, а компрессор, в который нагнетается сжатый воздух за счет оборотов двигателя. Подобный тип привода объединяет свойства двух разновидностей.

Читайте также: Какой уровень масла в двигателе правильный? Последствия низкого/высокого уровня масла

В дорогих моделях автомобилей часто объединяют гидравлический и электрический привод. Схема работы похожа на пневмогидравлику, только давление жидкости усиливается не путем использования не компрессора, а за счет электрической аппаратуры.

Устройство системы и принцип действия

Основное в тормозной системе любого автомобиля – это тормозные механизмы и их приводы. Гидравлический тормозной привод, применяемый на легковых автомобилях, состоит из:

1. педали в салоне;
2. рабочих тормозных цилиндров передних и задних колес;
3. вакуумного усилителя;
4. трубопровода (тормозных трубок);
5. главного тормозного цилиндра с бачком.

Принцип работы таков — водитель нажимает на педаль тормоза, приводя в движение поршень главного тормозного цилиндра. Поршень выдавливает жидкость в трубопроводы к тормозным механизмам, которые тем или иным образом создают сопротивление вращению колес, и таким образом происходит торможение.

Отпущенная педаль тормоза посредством возвратной пружины возвращает поршень назад, и жидкость перетекает обратно в главный цилиндр – колеса растормаживаются.

На отечественных заднеприводных автомобилях схема тормозной системы предусматривает раздельную подачу жидкости из главного цилиндра на передние и задние колеса.

На иномарках и переднеприводных ВАЗах применяется схема контура трубопровода «левое переднее – правое заднее» и «правое переднее – левое заднее».

Аварийный режим

Стоит отметить высокую надежность системы. И даже если будут неисправности главного тормозного цилиндра (ВАЗ — не исключение), автомобиль исправно затормозит. Это обеспечивает второй аварийный контур. Если произошла утечка в первом, поршень переместится в цилиндре до соприкосновения со вторым. А далее он начнет перемещаться, обеспечивая исправную работу тормозных механизмов. Но если наблюдаются утечки во втором контуре, работа механизма будет немного отличаться. Первый поршень будет толкать собой второй, пока он не упрется в верхнюю часть металлического корпуса. Далее уровень давления в первом контуре возрастает и автомобиль начинает тормозить. И несмотря на то что система работает в аварийном режиме, машина успеет затормозить в случае необходимости.

При утечке во втором контуре работа главного тормозного цилиндра происходит иначе. Первый поршень выталкивает второй, после чего он двигается до верхней части металлического корпуса. Уровень давления в первом контуре растет. Автомобиль начинает тормозить. Разумеется, имея такие неисправности главного тормозного цилиндра, эксплуатировать автомобиль без ремонта просто опасно. Но доехать до ближайшего гаража или СТО – возможно.

Типы тормозных механизмов, применяемые в автомобилях

На подавляющем большинстве авто установлены тормозные механизмы фрикционного типа, работающие по принципу сил трения. Устанавливаются они непосредственно в колесе и конструктивно подразделяются на:

Существовала традиция устанавливать барабанные механизмы на задние колеса, а дисковые на передние. Сегодня в зависимости от модели могут ставиться одинаковые типы на все четыре колеса – или барабанные, или дисковые.

Устройство и работа барабанного тормозного механизма

Устройство системы барабанного типа (барабанный механизм) состоит из двух колодок, тормозного цилиндра и стяжной пружины, размещенных на щите внутри тормозного барабана. На колодки наклепаны или приклеены фрикционные накладки.

Тормозные колодки своими нижними концами шарнирно закреплены на опорах, а верхними – под воздействием стяжной пружины – упираются в поршни колесного цилиндра. В незаторможенном положении между колодками и барабаном имеется зазор, обеспечивающий свободное вращение колеса.

Читайте также: 11 21 500Замена коленчатого вала (N57, N57S) E70, E71

Когда через тормозную трубку в цилиндр поступает жидкость, поршни, расходясь, раздвигают колодки. Они приходят в плотное соприкосновение с вращающимся на ступице тормозным барабаном, и сила трения вызывает торможение колеса.

Необходимо отметить, что в приведенной конструкции износ передних и задних колодок происходит неравномерно. Дело в том, что фрикционные накладки передней по ходу движения колодки в момент торможения при движении вперёд прижимаются к барабану всегда с большей силой, чем задние. Как выход, рекомендуется менять колодки местами через определенный срок.

Тормозной механизм дискового типа

Устройство дисковых тормозов состоит из:

1. суппорта, закрепленного на подвеске, в теле которого размещены наружный и внутренний тормозные цилиндры (может быть один) и две тормозные колодки;
2. диска, который закреплен на ступице колеса.

При торможении поршни рабочих цилиндров с помощью гидравлики прижимают тормозные колодки к вращающемуся диску, останавливая последний.

Системы безопасности

Как отмечено выше, современный автомобиль оснащается множеством систем безопасности, которые повышают эффективность тормозов. Первой из таких систем стала антиблокировочная (ABS), предотвращающая полную блокировку колес при торможении. А уже на основе ее были созданы и другие системы:

• Распределения усилий (EBD);
• Противопробуксовочная (ASR);
• Курсовой устойчивости (ESP);
• Экстренного торможения (BA);
• Имитации блокировки дифференциала.

Системы активной безопасности
Установить все эти системы удалось благодаря использованию дополнительных модулей:

• рабочего модуля (исполнительного механизма, врезанного в магистрали тормозной системы);
• электронного блока, управляющего модулем;
• датчиков определения скорости вращения колес.

Работают эти составляющие в зависимости от того, какая система безопасности задействуется. К примеру, при включении ABS во время торможения блок управления «следит» посредством датчиков за скоростью вращения колес. При обнаружении, что одно из них замедляется быстрее, блок подает сигнал на модуль, и последний при помощи клапанов снижает давление жидкости в магистрали этого колеса.

Тормозная система постоянно совершенствуется. Но если рассматривать только механическую составляющую, то особых улучшений она не требует. Поэтому ее доработки сводятся к использованию новых материалов при изготовлении дисков, барабанов, колодок.

А вот электронная составляющая доработкам подвергается чаще. Но здесь все сводится к расширению функционала блока управления. По такому принципу построены практически все системы безопасности, поскольку основой для них выступает ABS. Хотя все чаще системы, построенные на базе тормозов, взаимодействуют с другими, не относящимися к тормозной системе. К примеру, при срабатывании ESP, включаются не только тормозные механизмы, а и системы, следящие за работой мотора.

Сравнительные характеристики

Барабанные тормоза проще и дешевле в производстве. Они обладают свойством, называемым – эффект механического самоусиления. То есть, при продолжительном давлении ногой на педаль многократно увеличивается тормозящее действие. Это происходит за счет того, что колодки нижними частями связаны друг с другом, и трение передней о барабан усиливает давление на него задней колодки.

Однако механизм дисковых тормозов меньше и легче. Температурная стойкость выше, они быстрее и лучше охлаждаются за счет предусмотренных отверстий-окон. И замена изношенных дисковых колодок производится намного проще, чем барабанных, что важно, если производить ремонт самостоятельно.

Замена неисправного цилиндра тормозов

Схема замены в семействе ВАЗ практически одинакова для цилиндров обоих контуров с мелкими различиями.

Изначально нужно приготовить необходимые ключи и подходящие по размеру патрубков заглушки. Сняв колесо и открутив патрубки, для предотвращения утечки жидкости надеваем на них заглушки. Открутив соответствующие гайки, демонтируем старый цилиндр и на его место ставим новый, производя сборку в обратном порядке. Если после замены, сборки колеса мешают слишком разведенные колодки, можно подпилить концовки колодок, только не переусердствуйте, это может сказаться на работе ручного тормоза. После любых манипуляций с системой тормозов требуется ее прокачка согласно схеме.

Принцип работы стояночного тормоза

Он является чисто механическим устройством. Приводится в действие поднятием рычага «ручника» в вертикальное положение до момента щелчка фиксатора. При этом происходит натяжение двух металлических тросов, проходящих под днищем автомобиля, которые плотно прижимают тормозные колодки задних колес к барабанам.

Для снятия машины со стояночного тормоза надо пальцем утопить фиксирующую кнопку и опустить рычаг книзу, в первоначальное положение.

Не забывайте перед началом движения проверить положение ручника! Езда с не отпущенным ручным тормозом быстро выведет из строя тормозные колодки.

Принцип работы рабочего тормозного цилиндра

Поступающая из главного, под давлением, тормозная жидкость воздействует на оба поршня в рабочем цилиндре, те, в свою очередь, сдавливают или разжимают тормозные колодки, что приводит к торможению. Передний контур тормозов дисковый, задний у многих авто — барабанного типа.

1. Передние суппорта.
2. Трубопровод, подводящий гидравлическую жидкость к передним колесам.
3. Задний трубопровод.
4. Вальцы задних колес.
5. Бачок.
6. Главный вальц.
7. Один из поршней.
8. Шток.
9. Педаль.

Уход за тормозной системой автомобиля

Как один из наиболее важных узлов, тормозная система автомобиля требует постоянного внимания и ухода. Здесь буквально любая неисправность может привести к непредсказуемым последствиям на дороге.

Некоторые диагнозы можно поставить, исходя из характера поведения тормозной педали. Так увеличенный ход или «мягкая» педаль свидетельствуют, скорее всего, о попадании воздуха в систему гидропривода в результате утечки тормозной жидкости. Поэтому необходимо периодически контролировать уровень жидкости в бачке.

Её повышенный расход может быть следствием повреждения гидрошлангов и трубок, а также обыкновенного испарения со временем. Это приводит к попаданию в систему воздуха и отказу тормозов.

Пришедшие в негодность детали необходимо заменить, а систему придется прокачивать, выпуская воздух из каждого рабочего цилиндра на колесах и доливая жидкость. Процесс длительный и нудный. Уход автомобиля при торможении в сторону говорит о возможном выходе из строя одного из рабочих цилиндров или чрезмерном износе накладок на каком-то определенном колесе. При загрязнении тормозных механизмов может возникать характерный шум при нажатии на педаль.

Все эти неисправности легко устраняются самостоятельно или обращением в сервисный центр. А чтобы свести к минимуму вышеописанные неприятности, берегите тормоза, чаще используйте торможение двигателем, особенно на крутых и затяжных спусках. Продолжительное по времени включение основной рабочей системы ведет к перегреву деталей и служит причиной различных поломок.

Что еще стоит почитать

Принцип работы сцепления автомобиля

Не работает стояночный тормоз

Читайте также: Торможение двигателем- Что это и как правильно выполнять

Главный цилиндр сцепления

Устройство глушителя Бачок сцепления

А что будет — если один из контуров потеряет герметичность

Даже несмотря на потерю герметичности одного из контуров, второй контур останется в рабочем состоянии. Вот допустим, утечка произошла в первом контуре, тогда первый поршень переместиться без сопротивления по цилиндру до второго поршня. А второй поршень перемещаясь создаст давление, необходимое для работы тормозных механизмов в своем контуре. Только следует учитывать, что свободный ход педали добавится из-за неисправности первого контура.

Если утечка произошла во втором контуре, то работа первого контура будет происходить вот так: оба поршня будут перемещаться, пока второй поршень не дойдет до конца и только потом в первом контуре создастся давление способное привести контур в рабочее состояние. Тут тоже ход педали тормоза будет увеличен, но тормозная система будет работать.

Передние и задние тормоза автомобиля

Алексей Федоров
автомеханик со стажем

Автомобилю важно не только быстро разогнаться, но и быстро остановиться, особенно в экстренной ситуации. За это отвечает самая важная система безопасности — тормозная.

В любой современной машине она работает по одним и тем же принципам: и в Ладе Гранте без ABS, и в Майбахе. В этой статье мы разберемся, как она устроена, как работает и какие у нее могут быть неисправности.

В современном автомобиле две тормозные системы: рабочая и стояночная. Рабочая помогает замедлить или полностью остановить машину. Благодаря стояночной она не покатится сама собой на склоне. В этой статье будем говорить только о рабочей системе, про ручник напишем отдельный материал.

Рассылка для автолюбителей и тех, кто подумывает ими стать

Главное о том, сколько стоит владеть машиной, к чему быть готовым и как отстаивать свои права, — в вашей почте дважды в месяц. Бесплатно

Как устроен гидравлический привод тормозной системы

У тормоза легкового автомобиля гидравлический привод. Вот из чего он состоит.

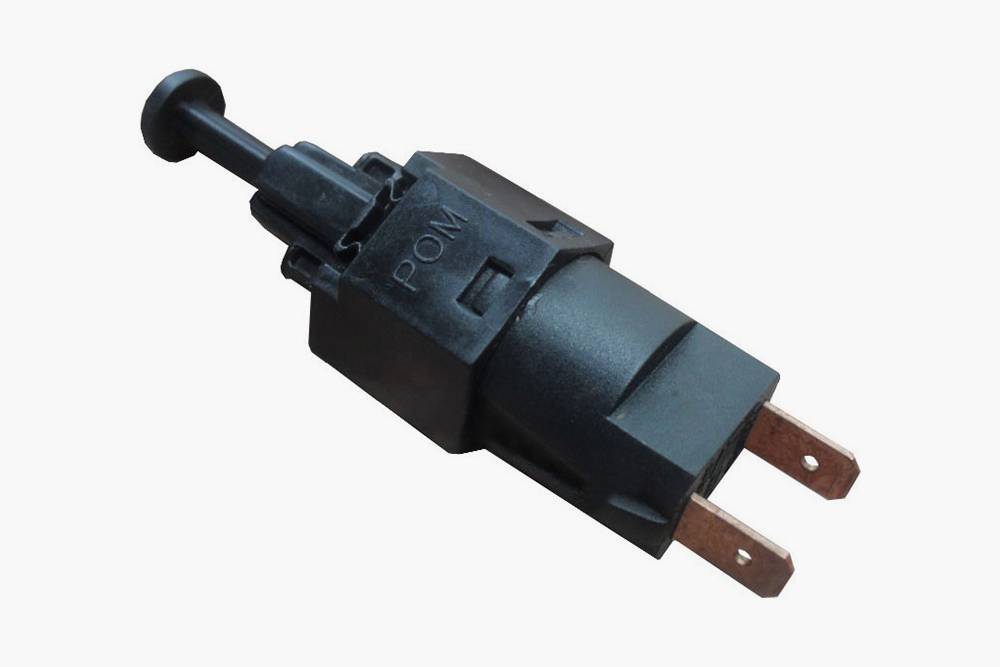

Педаль тормоза — металлический рычаг с резиновой накладкой, ничего особенного. Под ней расположен выключатель стоп-сигнала. Стоит едва нажать на тормоз, как в фонарях сзади загорится красный свет, и гореть он будет ярче, чем габариты.

Вакуумный усилитель стоит сразу за педалью тормоза и соединен с ней через шток. Усилитель всегда есть на моторном щите со стороны водителя. На вид довольно большой и круглый, внутри мембрана. К корпусу усилителя от впускного коллектора подведен шланг, через который двигатель непрерывно всасывает воздух. Внутри усилителя создается разрежение, усиливающее нажатие на педаль тормоза. На выходе из усилителя есть другой шток: он передает усилие на поршень главного тормозного цилиндра.

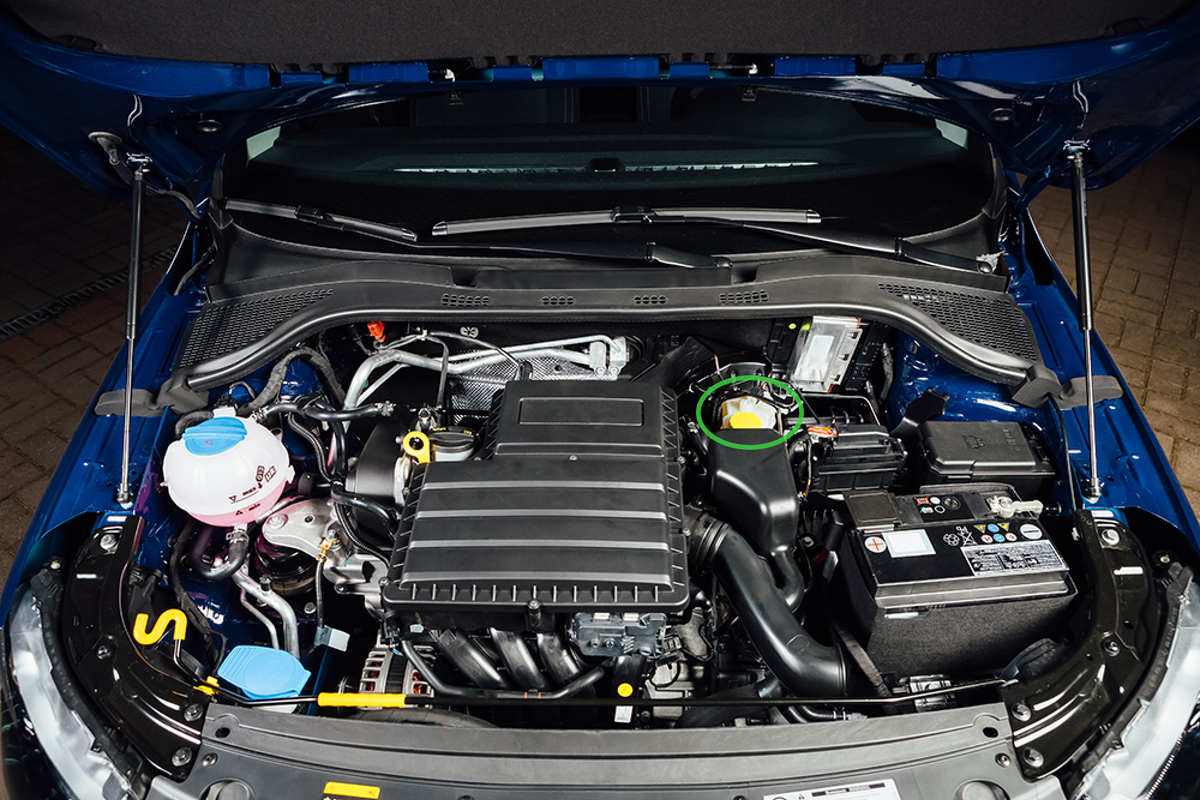

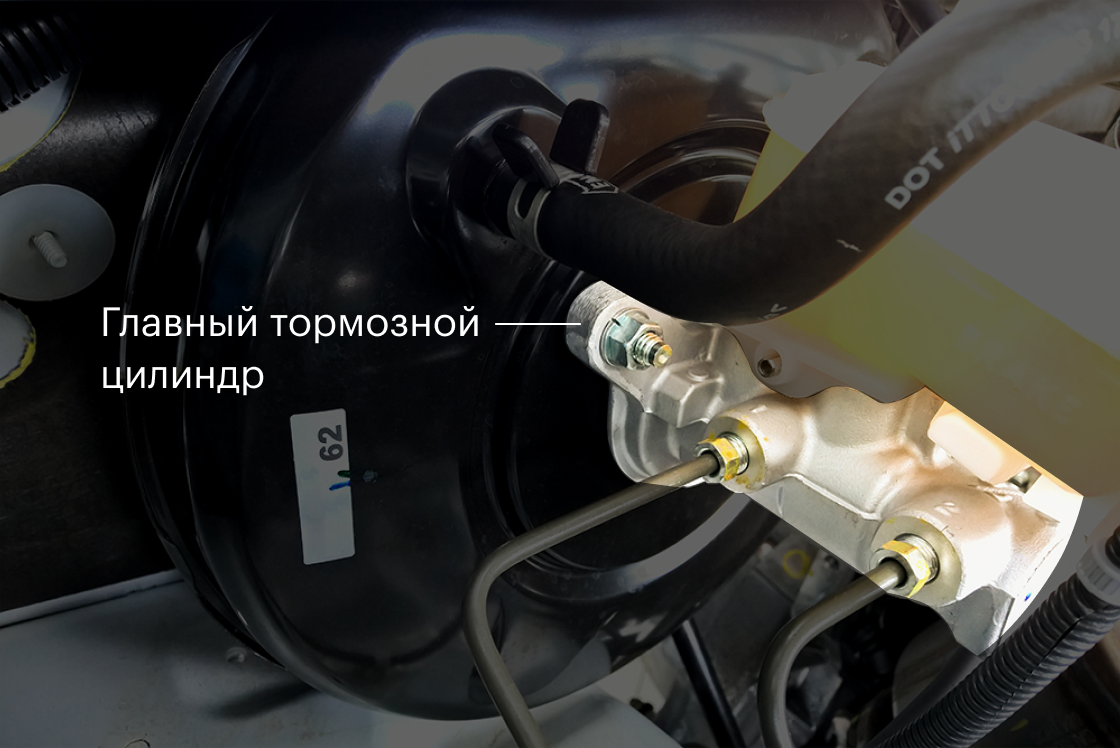

Главный тормозной цилиндр продолговатый, на нем установлен бачок тормозной жидкости. Внутри два поршня, расположенные один за другим, а снаружи — две магистрали на переднюю и заднюю оси. Так система делится на два контура.

Тормозная жидкость не сжимается под давлением и полностью передает усилие от педали к тормозным механизмам. Благодаря своему составу она не кипит и не вспенивается во время интенсивного торможения. И не густеет, когда машина надолго остается зимой на улице. В итоге педаль тормоза всегда работает одинаково.

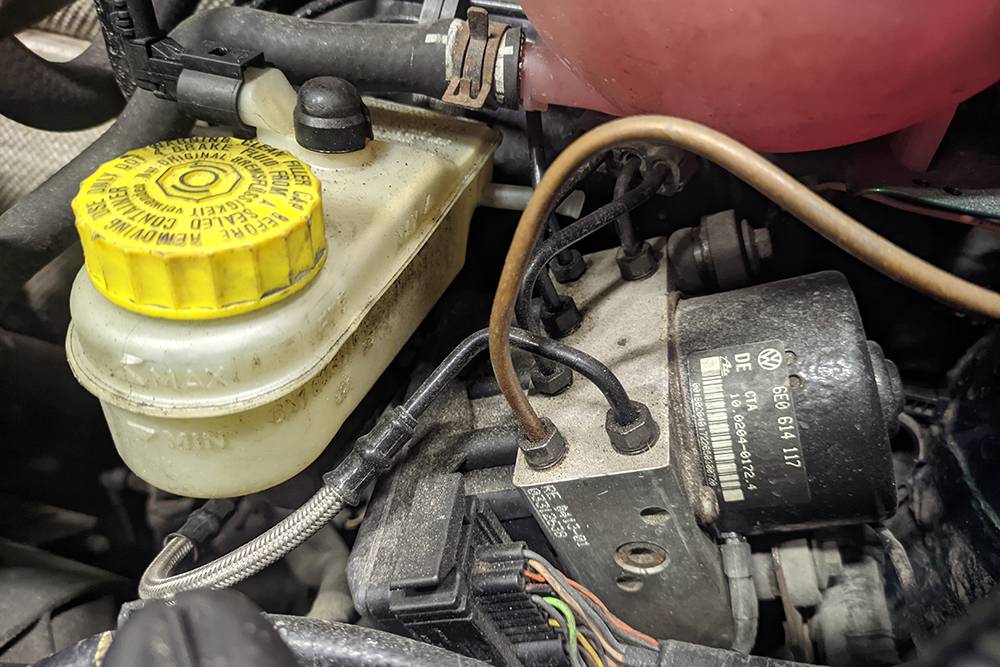

Блок ABS отвечает за распределение давления тормозной жидкости между осями и не позволяет колесам заблокироваться при резком торможении.

У машин без этого блока есть специальный регулятор тормозного усилия задней оси. Устройство примитивное: это кран, чей клапан через тягу соединен с элементом задней подвески — рычагом или балкой. Чем сильнее нагружают машину, тем ниже проседает подвеска. Балка или рычаг смещается, давит на тягу и открывает кран. Так на заднюю ось поступает больше тормозной жидкости, колеса на ней тормозят сильнее.

Устройство располагают на днище, из-за этого оно постоянно влажное и в грязи, так что кран часто закисает и перестает работать. Но если его убрать, задняя ось будет перетормаживать — есть риск, что автомобиль занесет.

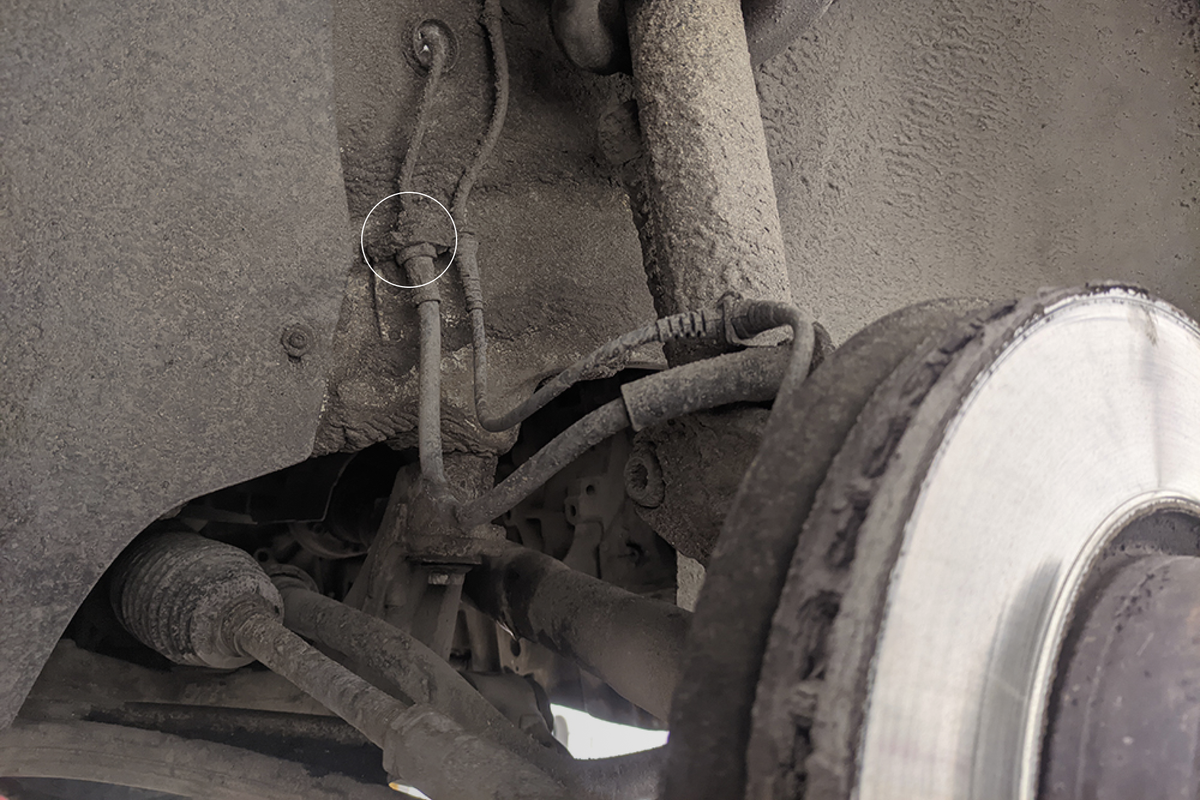

Тормозные магистрали и шланги. Медные или стальные магистрали устанавливают на кузов, а шланги — там, где нужна подвижность, то есть непосредственно перед тормозными суппортами. При работе подвески или повороте колеса металлическая трубка быстро сломается.

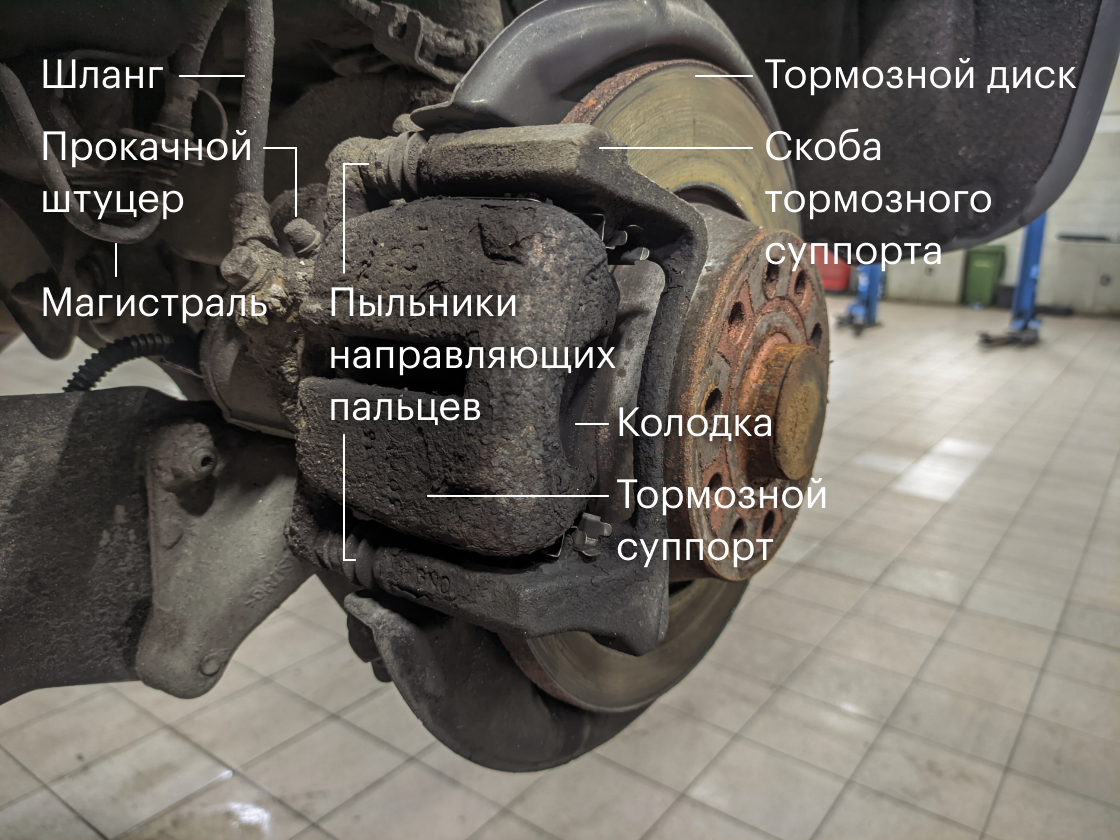

У всех машин одинаковая принципиальная схема гидравлического привода. У главного тормозного цилиндра небольшое сечение и длинный ход, а у рабочих цилиндров в суппортах, наоборот, большая площадь сечения и короткий ход.

Зазор между диском и колодкой всегда минимальный: с одной стороны, колодка не настолько близко, насколько это возможно, с другой — тормозной диск вращается свободно. Рабочие механизмы при этом могут различаться в зависимости от массы и типа автомобиля.

Как устроены дисковые тормоза

В большинстве современных автомобилей дисковые тормоза стоят и на передней, и на задней осях. Колодки направлены перпендикулярно к поверхности тормозного диска и работают на ровной плоскости диска.

Про тормозные диски и колодки мы написали отдельные статьи:

1. Тормозные колодки: зачем нужны, как правильно подбирать и когда менять.
2. Тормозные диски: как работают и какие бывают.

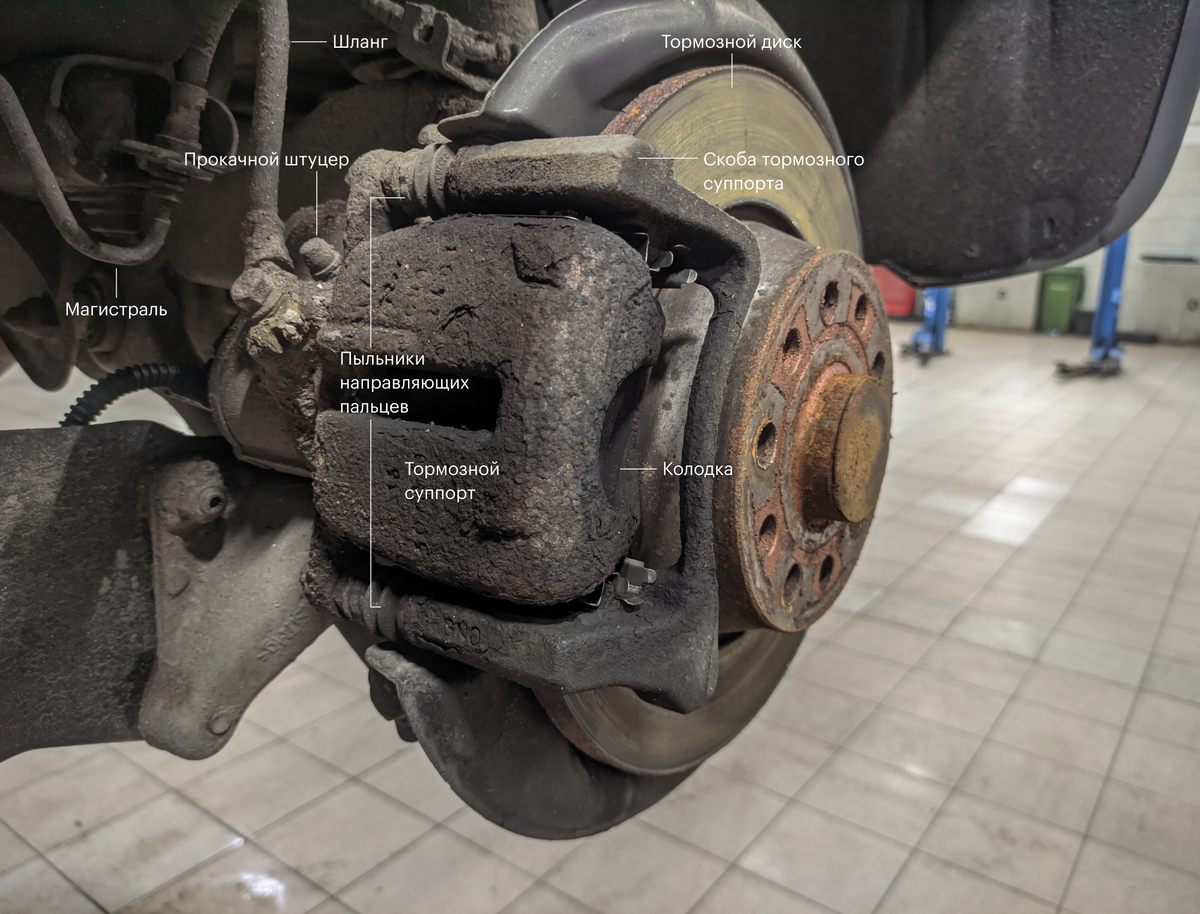

Тормозные суппорты бывают одно-двухпоршневые с плавающей скобой либо же четырех- или шестипоршневые с фиксированной скобой.

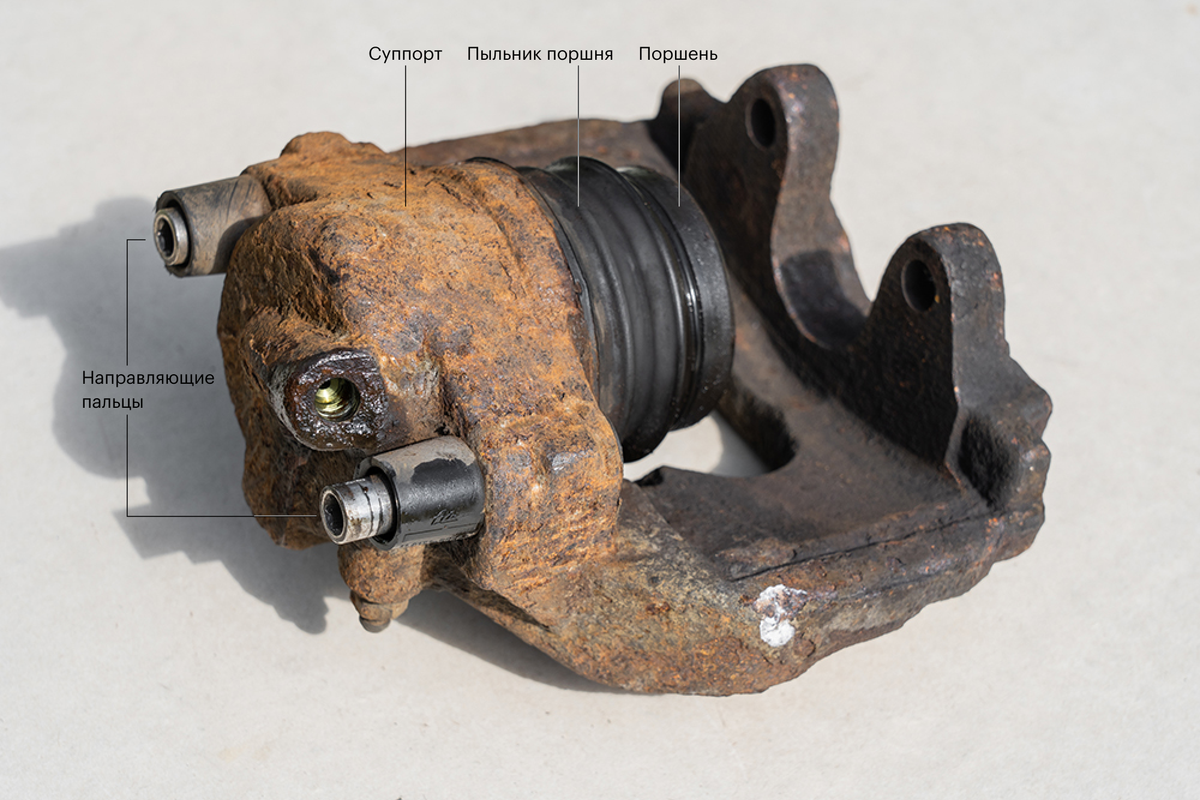

На легкие бюджетные автомобили ставят однопоршневые суппорты с плавающей скобой. Она держится и двигается в суппорте за счет подвижных направляющих — пальцев суппорта. В скобу устанавливают тормозные колодки.

Рабочий цилиндр тормозного суппорта расположен с внутренней стороны, это сильно экономит место и позволяет использовать колесные диски с небольшим вылетом. Суппорт с плавающей скобой используют и для машин потяжелее — небольших кроссоверов и минивэнов. В этом случае суппорт гораздо массивнее, поршень больше. В редких случаях в суппорте с плавающей скобой можно встретить два поршня.

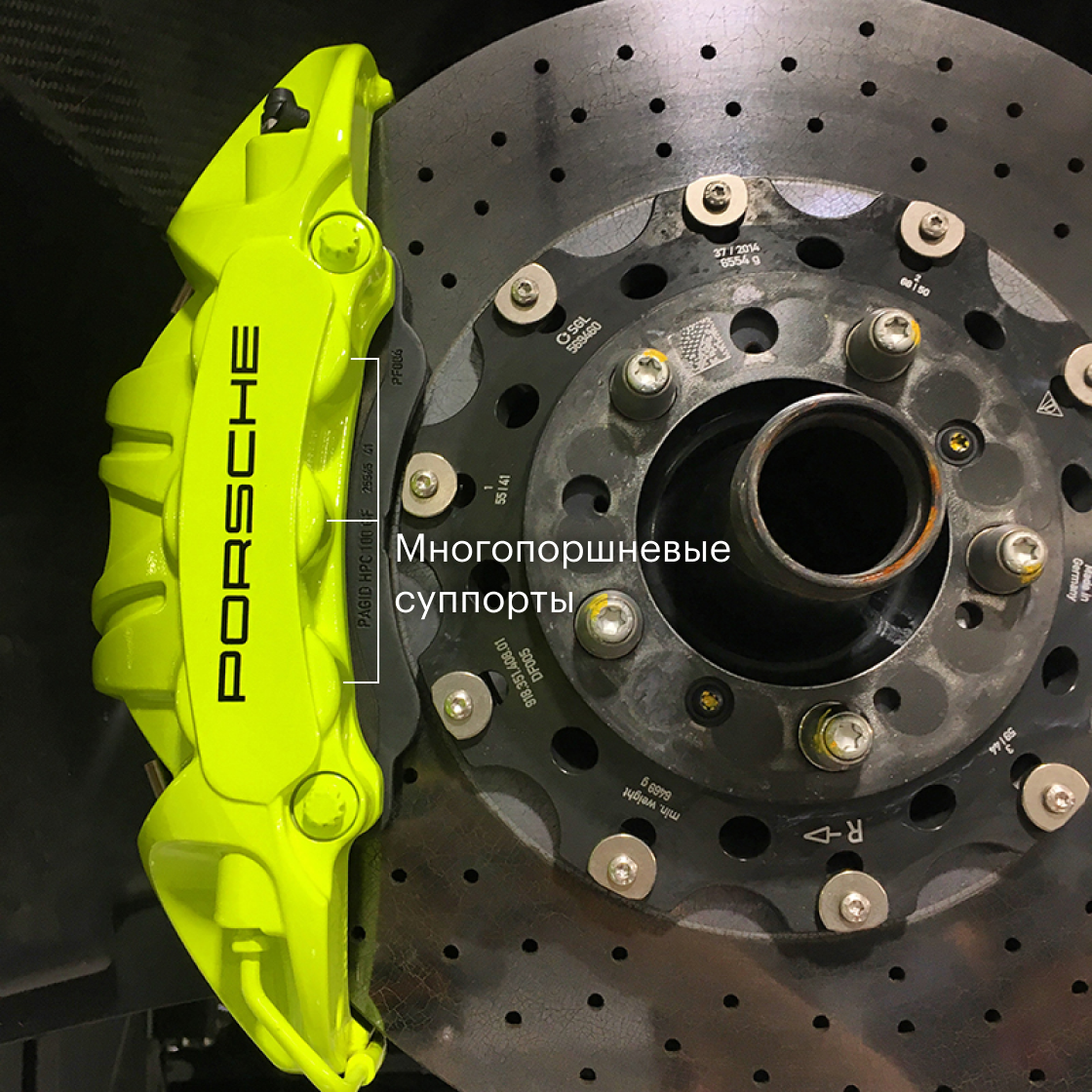

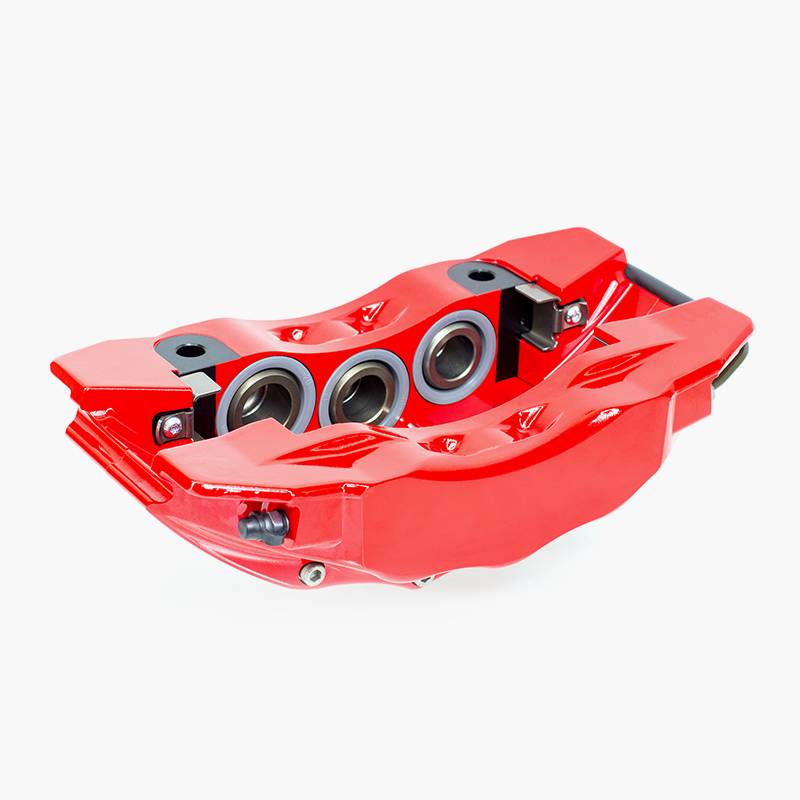

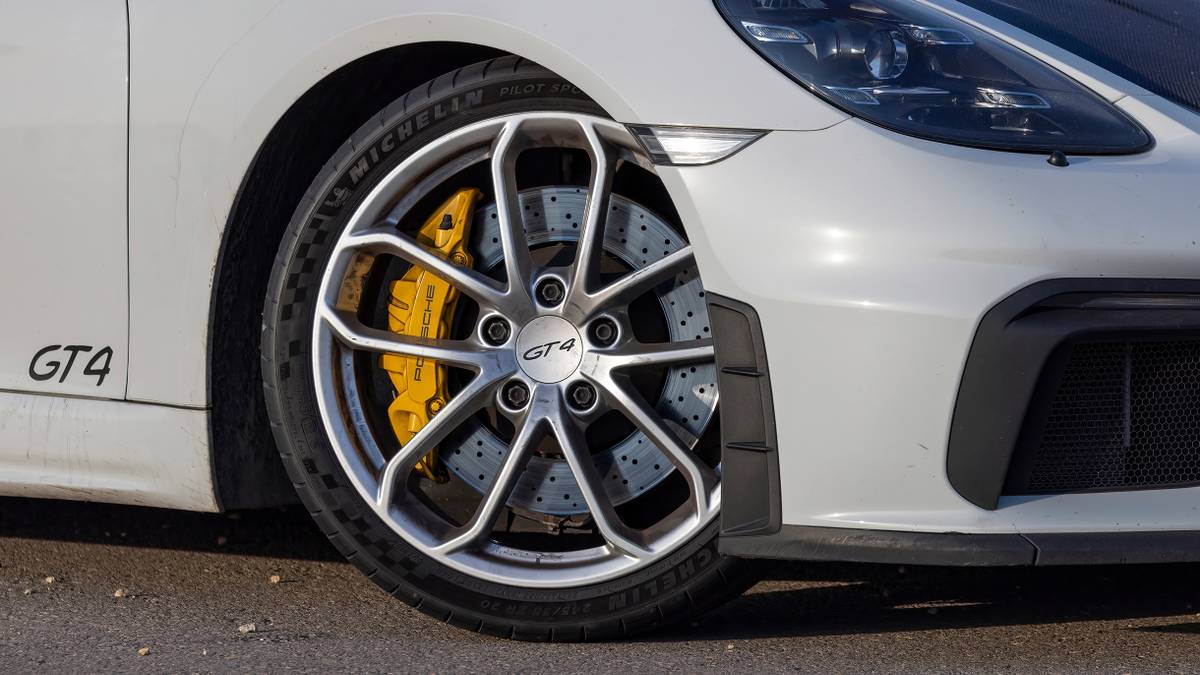

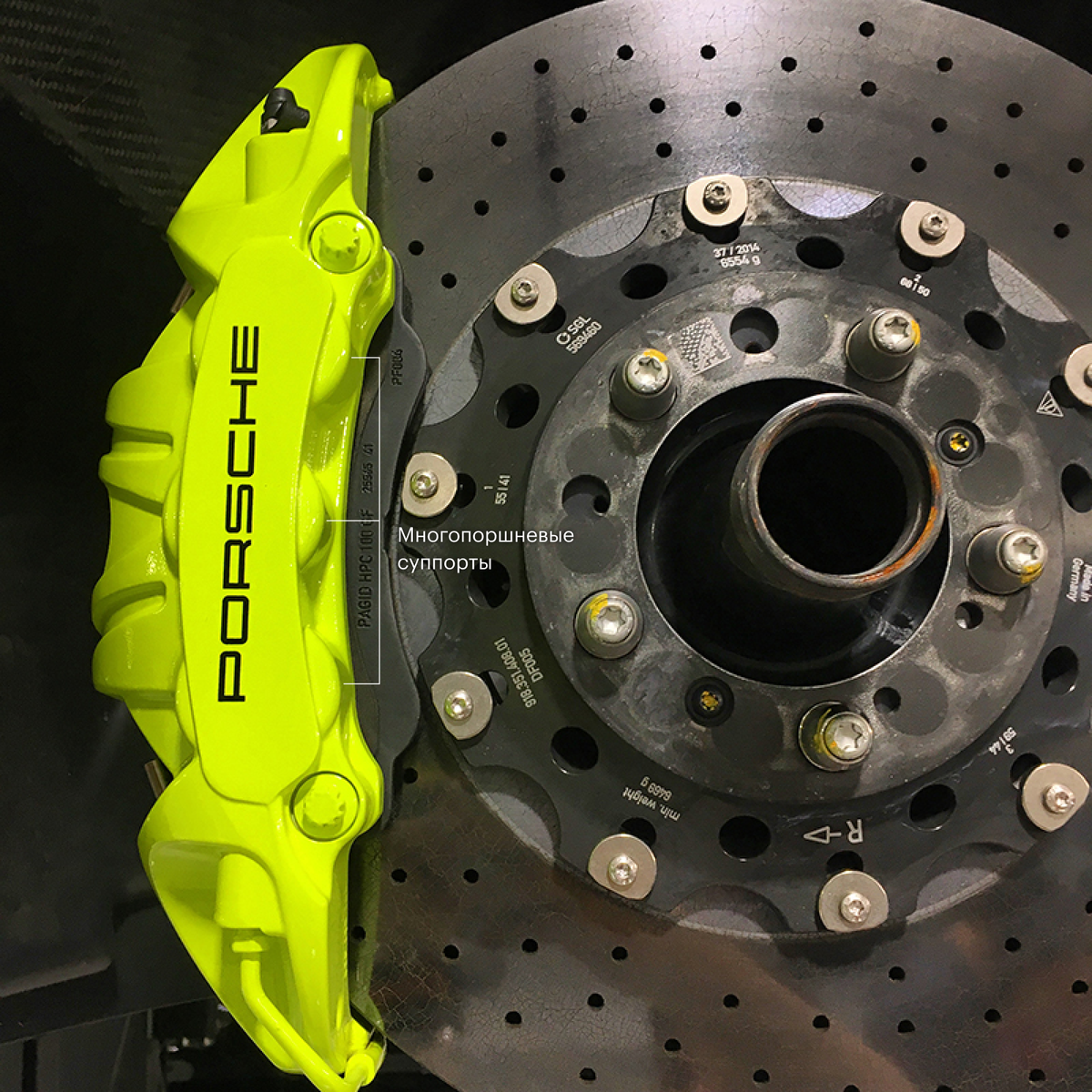

В мощные и тяжелые машины ставят более эффективные тормоза с многопоршневыми суппортами. В их конструкции нет плавающей скобы, тормозной суппорт крепится к кулаку, колодки устанавливаются в него же .

Тормозные цилиндры расположены друг напротив друга, их обычно два, четыре или шесть. Чем больше поршней — тем больше рабочая площадь цилиндра, а значит, и тормозное усилие. Конструкция занимает больше места, приходится использовать диски с большим вылетом — рабочие тормозные цилиндры есть с обеих сторон тормозного диска.

Зато такое решение позволяет сделать вместо одного большого поршня на плавающем суппорте два или четыре маленьких с фиксированной скобой. Это дает возможность уменьшить диаметр тормозного диска, сохранив тормозное усилие, что актуально для внедорожников с высоким профилем шин и малым диаметром колесного диска. Многопоршневые суппорты также используются в спортивных и гоночных автомобилях.

На любом тормозном цилиндре есть прокачной штуцер. Он нужен для удаления воздуха из системы после ремонта.

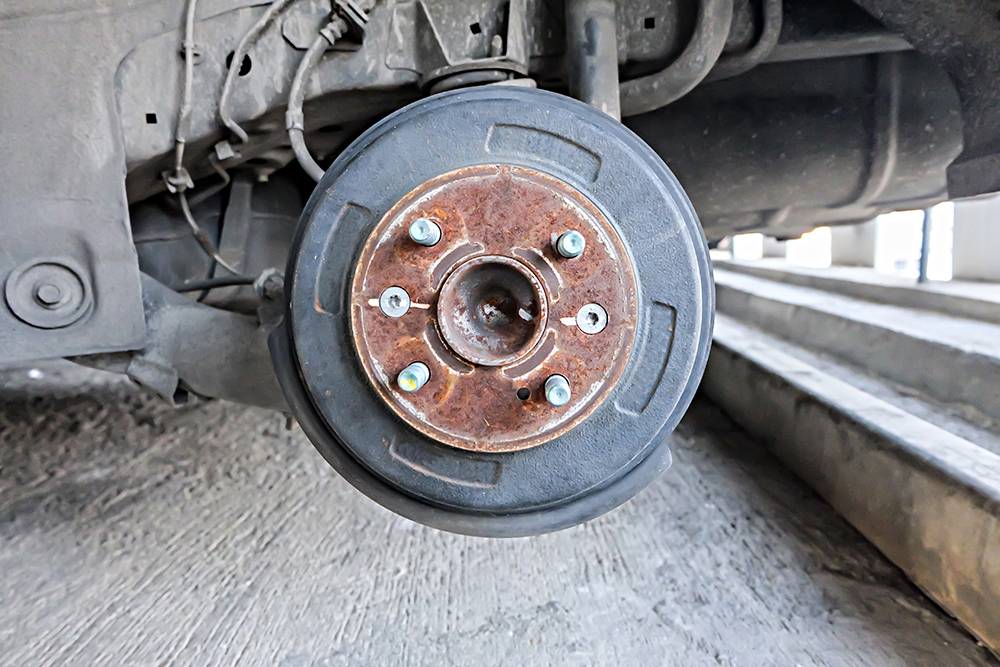

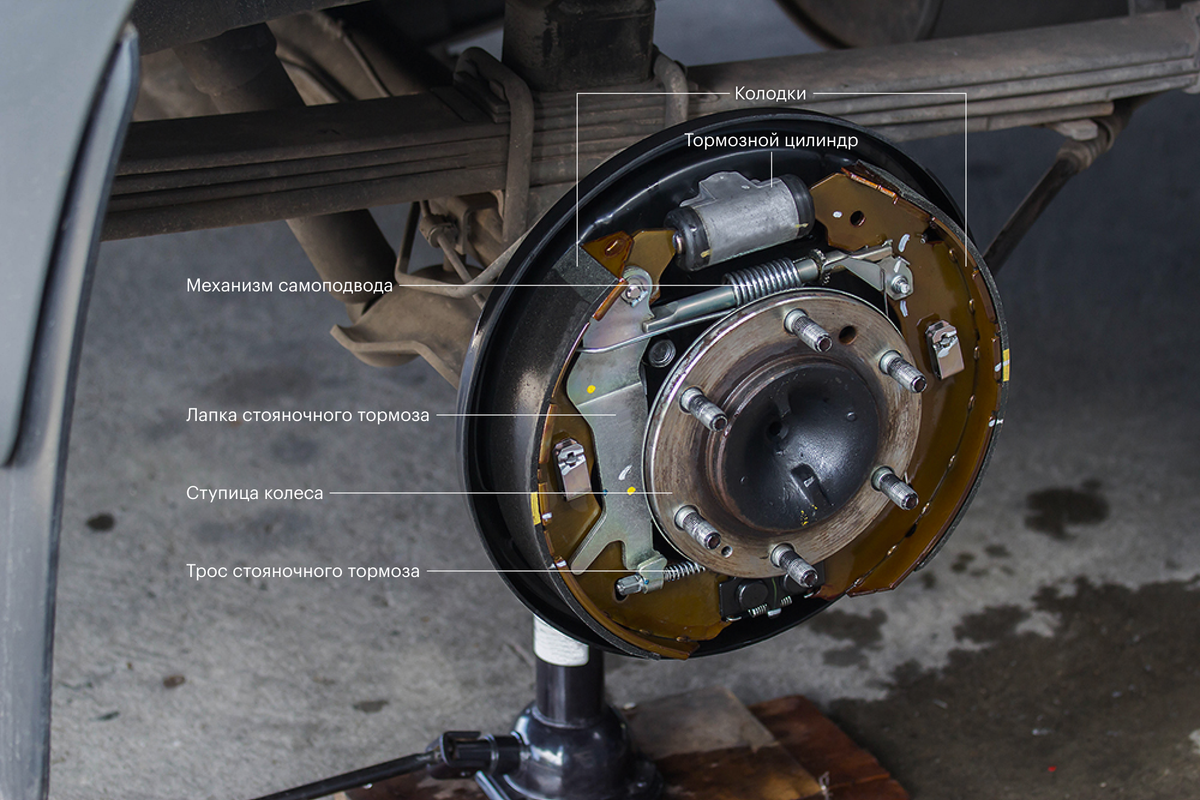

Как устроены барабанные тормоза

В современных автомобилях барабанные тормоза можно встретить только сзади. Их эффективности вполне хватает для массы, которая приходится на заднюю ось бюджетного легкового автомобиля. Конструкция надежная и долговечная: первый комплект колодок приходится менять лишь к 60—100 тысячам километров.

Колодки, тормозной цилиндр и механизмы расположены внутри барабана, что дает защиту от воды и грязи. По этой причине их достаточно часто можно встретить на задней оси внедорожников.

Почти во всех автомобилях в барабанных тормозах есть механизм самоподвода. Он делает зазор между колодкой и барабаном минимальным. Если бы это было не так, педаль тормоза пришлось бы продавливать сильнее.

У конструкции два важных недостатка:

1. Рабочий цилиндр расположен внутри барабана, поэтому ограничен в размерах. Сложнее создать усилие за счет разницы площадей сечения.
2. Колодки сложной полукруглой формы. Рабочая площадь барабана хоть и не маленькая, но колодки не всегда прилегают к ней полностью, особенно если они изношены.

Неисправности тормозной системы

Помимо естественного износа тормозных дисков и колодок есть неисправности тормозной системы, на которые стоит обратить внимание. Вот как их распознать по сигналам на приборной панели.

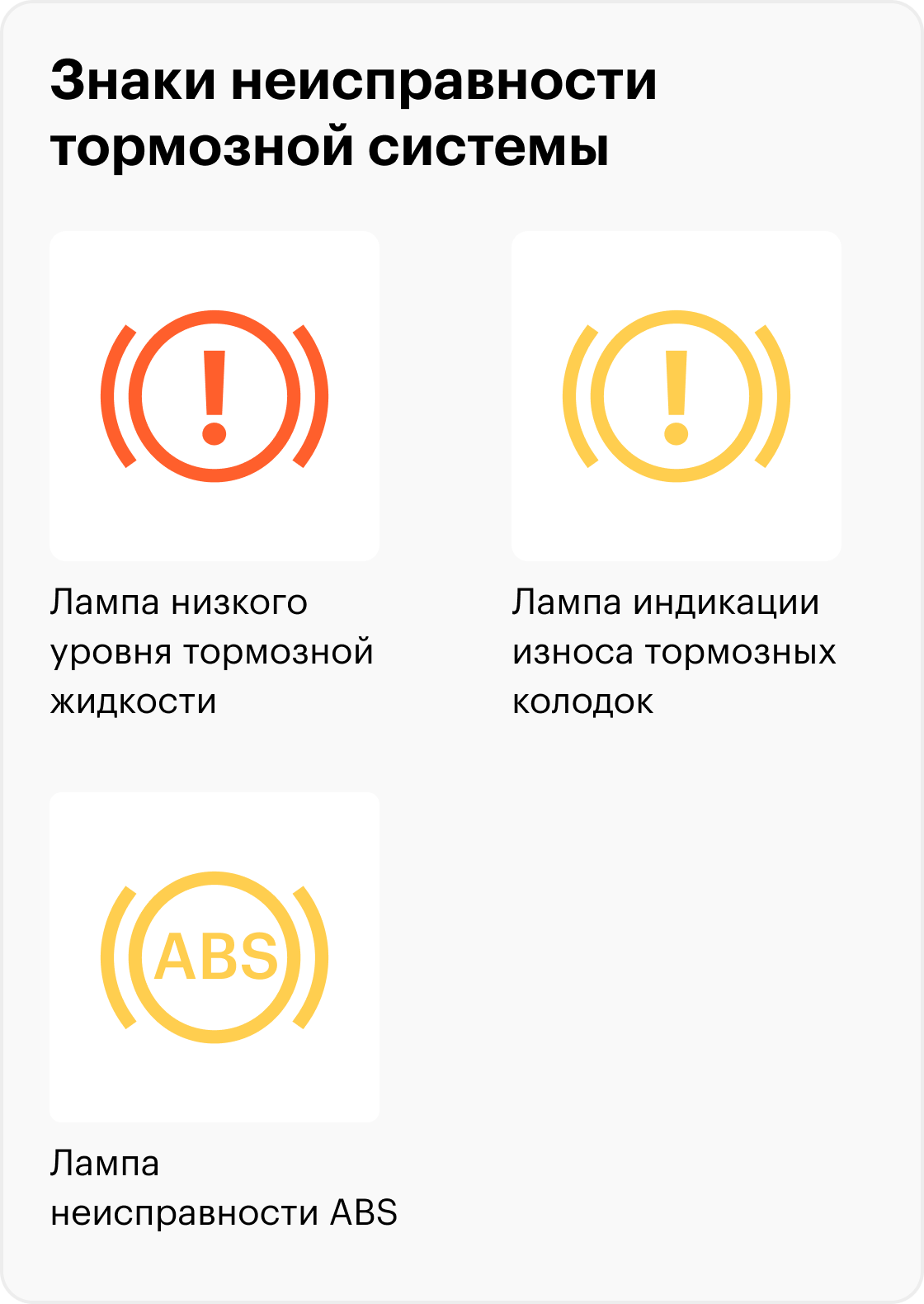

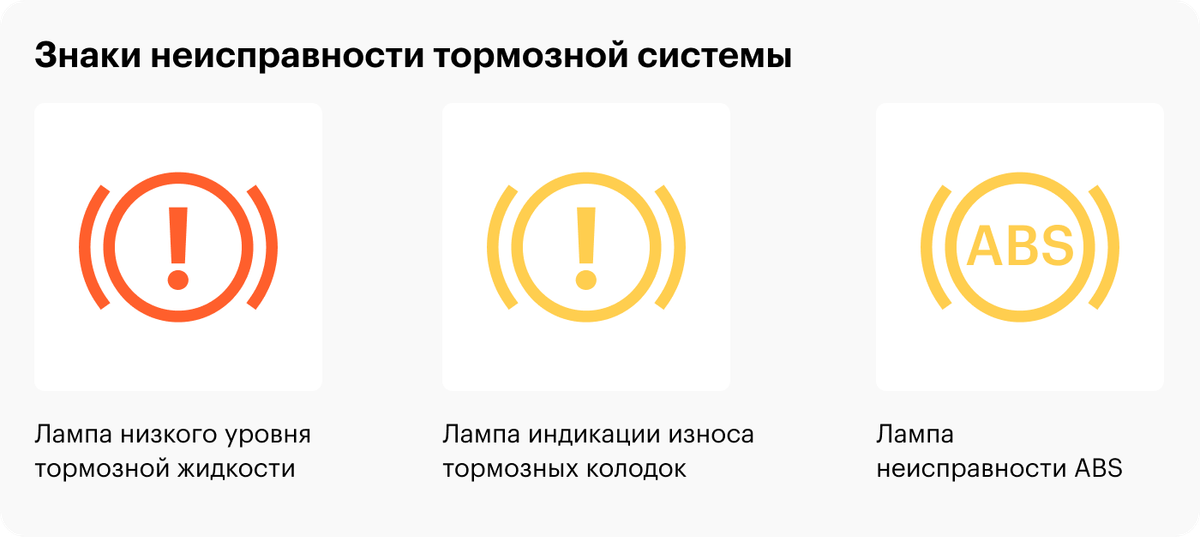

Знак «Низкий уровень тормозной жидкости». Обычно сигнал появляется, когда система негерметична. Если тормоза все еще работают, можно долить тормозной жидкости и попробовать на небольшой скорости доехать до автосервиса. Если чувствуете, что педаль проваливается в пол, лучше вызвать эвакуатор.

Такое может произойти и при сильном износе тормозных колодок и дисков — тогда тормозная жидкость из бачка будет в цилиндрах тормозных суппортов.

При замене колодок поршни суппортов сведут на место, чтобы установить новые колодки, а тормозная жидкость вернется в бачок.

Знак «Износ тормозных колодок». Многие современные автомобили оснащены датчиком износа колодок. Это может быть всего лишь один датчик на одной колодке спереди, по одному датчику на передней и задней оси либо же и вовсе на каждой колодке.

Принцип работы такой: когда тормозной диск перетрет провод внутри датчика, произойдет обрыв цепи, на приборной панели загорится индикация износа тормозных колодок. Обычно индикация загорается заранее, за 1000—2000 км до полного износа, но не стоит пренебрегать заменой, так как изношенная колодка хуже отводит тепло и может повредиться при экстренном торможении.

Знак «Неисправность системы ABS». Проблема больше электрическая, тем не менее ABS с такой индикацией работать не будет. Проблема может быть в одном из датчиков скорости вращения колеса, в блоке управления ABS либо же в роторном кольце датчика. Он нередко ржавеет и повреждается или начинает проворачиваться на приводе колеса, из-за чего датчик считывает неверные показания. Иногда меняется отдельно, иногда — в сборе с ШРУСом.

Также встречаются магнитные кольца. Если повредить такое, придется поменять ступичный подшипник, в котором оно установлено.

А вот как их распознать по физическим показателям.

Тормоза работают неэффективно. Так бывает, если вакуумный усилитель негерметичен. Он может отказать частично, например из-за износа уплотнений, либо полностью. Скажем, если после работ под капотом забыли поставить на место шланг, которым вакуумник соединяют с впускным коллектором.

Понять, что вакуумный усилитель исправен, несложно: поставьте ногу на педаль тормоза, запустите двигатель. Если педаль немного провалилась, с усилителем все в порядке.

Машину ведет в сторону при торможении. Скорее всего, заклинил один из суппортов, при этом одно колесо тормозит сильнее другого. У многих официальных дилеров есть стенды для проверки эффективности тормозов, но с таким вопросом справятся и на любом СТО. Со стендом или без, но машина все равно окажется на подъемнике с заявкой на профилактику тормозных механизмов. А что конкретно заклинило, выяснится только при разборе, будь то поршень в суппорте, направляющие пальцы или колодки в скобе.

Увод в сторону может быть вызван неисправностью ходовой части или неправильной установкой углов развала-схождения. В любом случае стоит записаться на диагностику ходовой части и целиком обозначить проблему — посмотрят и тормоза, и подвеску.

Ход педали тормоза увеличился. Скорее всего, в системе есть воздух. Жидкость не сжимается, а вот воздух — легко. Так бывает после ремонта тормозной системы: когда меняют суппорт, магистраль или шланг. После работы необходимо прокачать систему и выставить уровень тормозной жидкости, иначе в контуре останется воздух и система не будет правильно работать.

Звуки и вибрация при торможении могут указывать как на износ колодок, так и на перегрев тормозных дисков. Нередко это возникает после того, как автомобиль долго простоит: поверхность диска ржавеет. Чтобы очистить ее, достаточно несколько раз интенсивно затормозить, и все пройдет. Перед этим следует визуально оценить состояние колодок — возможно, их уже пора заменить.

Запомнить

1. Обращайте внимание на сообщения на приборной панели и на то, как тормозит ваш автомобиль: любая неисправность тормозной системы может привести к серьезным последствиям.
2. Не забывайте про обслуживание и контрольный осмотр тормозной системы. Многих неприятностей на дороге можно избежать, если вовремя устранить неполадки.

Обложка — Luciano Santandreu / Shutterstock

Алексей Федоров
Доводилось серьезно ремонтировать тормоза? Расскажите о своем опыте:

Редактор Т—Ж
Отредактировано

1. Уводить в сторону может по множеству разных причин. Делали отдельный шорт: https://journal.tinkoff.ru/short/uvodit-avto/ и уже добавили его на поля.
По тормозным дискам две статьи. Одну указали, другая — отчасти про то, что вы пишете: https://journal.tinkoff.ru/guide/protochka-diskov/ Кривые диски будут бить в руль при торможении. Уводить в сторону — вряд ли
2. Это запущенный случай и надо сильно постараться, чтобы до такого дошло. Например, бросить машину под окнами, а потом через 2 года попытаться на ней поехать. Но даже если она не врастет в землю и ее не резберут — закисший намертво поршень — самая маленькая из проблем.
3. Мы про это и пишем. Нужно качать, убирать воздух — а потом доливать тормозную жидкость. Воздух в системе у рядового автовладельца может остаться только после плохой работы автослесаря.
4. Такая течь в тормозной системе — это также крайне запущенный случай. Как и в случае с заклинившим насмерть поршнем нужно сильно постараться и не обслуживать автомобиль — годами не поднимать его на подъемник. А если и поднимать — ничего не делать. Задолго до этого случится две вещи: сначала изменится характер торможения, потом загорится лампа низкого уровня тормозной жидкости. И уже потом, если на это никак не реагировать изменится ход педали — и его нельзя будет назвать внезапным.

Скажите, какое из ваших дополнений тянет на три восклицательных знака после первого предложения? Почему по вашему мы были обязаны написать о крайне запущенных случаях, с которыми редко сталкиваются на СТО?

Хорошо разбираетесь — расскажите о своем опыте. И если он нам подойдет, приходите писать технические статьи, заодно посмотрите как у нас работает фактчек. И загляните в био Алексея. Поверьте, он отлично разбирается в том, о чем пишет.

Григорий, судя по всему вы тоже исключительно теоретик. Я же комментарий писала исходя из многолетнего опыта ремонта самых разных автомобилей, и нет, эти ситуации могут произойти с ЛЮБЫМ автомобилем кроме совмем нового, без выдерживания его на длительной стоянке в снегу. И уже не в первый раз я (да и не только я, судя по комментариям, оставляемым читателями к разным статьям) замечаю что они зачастую поверхностны и содержат ошибки.
И нет, я не собираюсь создавать контент для вас, бесплатно, мне более чем хватает комментаринв, тем более что ваши редакторы имеют привычку делать статьи и из них, зачастую выдергивая из контекста.

Редактор Т—Ж
Отредактировано

Лана, вспомнил, был такой разговор один раз. Только аватарка была другая. Мы в прошлый раз так и не разобрались:

— многолетний опыт — это 2 или 20 лет?
— множество машин — это жигули и УАЗ или Бентли Бентайга вперебивку с Додж Рэм? И если такое разнообразие, что за сервис, хотел бы о нем почитать
— почему вас взяли на работу? Ремонтировали машину с отцом, закончили техническое средне-специальное? А может вы инженер с дипломом?
— какой делали ремонт? Слесарка, диагностика, может кузовные работы? Или тоже все сразу — если так, опять же интересно что за сервис
— ремонтируете машины сейчас, скажите где? Мы с удовольствием запишемся на ремонт
— не ремонтируете? Почему перестали?

Наши технические статьи пишут специалисты с подтвержденным прикладным опытом. Вот и к Алексею можно прямо сейчас записаться, если живете в Санкт-Петербурге. За технические статьи мы хорошо платим.

В общем или приходите и покажите как надо, или завязывайте с такого рода комментариями. Я обосновал, что с ними не так.

Григорий, уберите из списка бентли и добавьте седельные тягачи и полуприцепы. Полгода в малярке так уж и быть считать не стану, но гараж с юных лет вот прям даже и не знаю. Сервисы были разные, от гаражного до дилера.
На работу брали как и остальных, не за красивые глаза. И образование есть все вами перечисленное +трижды повышение квалификации от дилера. Нет дипломы публично выкладывать не стану, так же как и страницы с записями из трудовой, придётся вам удволетворится тем что написано.
Нет не ремонтирую, кроме исключительных случаев своей и мужа машин, ушла из сферы по состоянию здоровья.
Что же до «завязывайте». Мой комментарий не содержит запрещённой или недостоверной информации, не нарушает авторские права и не является оскорбительным, а следовательно писать комментарии или не писать решать не вам. Ну или вносите в правила изменения о том, что не допускаются комментарии с критикой написанного.

Редактор Т—Ж
Отредактировано

Не оскорбляет, не нарушает. При этом ее сложно назвать конструктивной и полезной. Добавить в статью из нее нечего. По технике все расписал и обосновал ‍♂️

Григорий, это ваше личное мнение.

Как работает тормозная система автомобиля: классификация, устройство и принцип действия различных видов тормозов

Тормозная система автомобиля – группа механизмов, которая отвечает за снижение скорости транспортного средства вплоть до полной его остановки. Является основным узлом системы активной безопасности автомобиля. В зависимости от типа тормозной системы, в её функции также входит удержание автомобиля на месте в состоянии покоя. Тормозные системы имеют множество различных конструкций. В этой статье рассмотрена классификация и устройство тормозной системы автомобиля: из чего состоит, как работает и какие виды существуют.

Устройство тормозной системы

Т ормозные системы появились еще до появления автомобилей – примерно со времён начала активного применения гужевого транспорта в 19 веке, так как лошади не справлялись со своевременной остановкой повозок. Тогда начинали применять деревянные колодки с системой рычагов, которые прижимались к наружной стороне обода колёса, но с появлением резиновых шин эта система стала неприменимой и с тех пор началось активное развитие тормозных систем.

Любую тормозную систему автомобиля можно условно разделить на две основные группы устройств – приводные (они отвечают за передачу усилия тормозного механизма) и исполнительные (отвечают за непосредственно процесс торможения или удержания автомобиля на месте). Вся система вместе отвечает за создание тормозного момента.

Дисковая тормозная система в сборе с частью подвески

Приводные механизмы

В зависимости от конструкции тормозной системы автомобиля, к тормозным приводам могут относиться:

Педаль тормоза;
Рычаг стояночного тормоза;
Вакуумный усилитель тормозов;
Тормозные цилиндры;
Система шлангов и тормозных трубок;
Пневмомотор (у тормозных систем с пневматическим приводом);
Тяги, тросы и наконечники;
Распределитель;
Компрессор;

Исполнительные механизмы

В свою очередь к исполнительным механизмам тормозной системы относятся:

Тормозные диски;
Поршни в суппортах;
Накладки на диски;
Тормозные барабаны;
Тормозные колодки;

Виды тормозных систем (классификация)

Сегодня существует большое количество видов тормозных систем и над их развитием и совершенствованием активно продолжается работа с целью улучшения ходовых характеристик автомобилей, повышения уровня безопасности и получения новых достижений в автоспорте. Тормозные системы делят по назначению, типам приводного и исполнительного механизмов, по количеству контуров. Подробная классификация тормозных систем приводится ниже.

По назначению

Обычно выделяют четыре основных типа тормозных систем в зависимости от их назначения: это рабочая, стояночная, запасная и вспомогательная системы. Каждая служит определенной цели.

Рабочая

Основная, или базовая тормозная система автомобиля, активно используется большую часть времени при использовании транспортного средства. Обычно когда идут разговоры про тормозную систему автомобиля подразумеваются именно рабочая. Она непосредственно отвечает за торможение транспортного средства, в том числе позволяет удерживать автомобиль на месте (например, на склоне, перекрестке и т.д.). Управляется путём нажатия на ножную педаль тормоза.

Стояночная

Предназначена для исключения самопроизвольного движения транспортного средства, в основном находящегося в состоянии покоя (особенно актуально при парковке на уклоне). Управляется с помощью рычага ручного тормоза (в современных автомобилях стояночный тормоз может активироваться с помощью соответствующей кнопки или автоматически). Некоторые водители используют стояночный (также называется ручной) тормоз для удержания автомобиля на месте на перекрестке вместо применения рабочей тормозной системы. Часто при выходе из строя ручного тормоза автовладельцы просто оставляют автомобиль на передаче.

Запасная

Или резервная тормозная система помогает остановить автомобиль при отказе основной системы. Сильно уступает по эффективности последней, но на случай экстренной ситуации это лучше, чем ничего. Запасные тормоза могут быть в составе автономной системы, либо же управлять механизмами вышедшей из строя рабочей тормозной системы. В качестве запасной тормозной системы может выступать стояночная.

Вспомогательная

Помогает рабочей тормозной системе в сложных дорожных ситуациях (например, при торможении на спуске, езде по серпантинам и т.д.). Обычно вспомогательные тормоза устанавливаются на тяжелую технику. Одной из разновидностей вспомогательных тормозных систем может быть собственно двигатель автомобиля, которому перекрывают подачу воздуха на впуске (так называемое торможение двигателем). На фото справа – электрический тормоз-замедлитель.

По приводному механизму (виду рабочего тела)

Ленточная

Ленточная тормозная система (или шкивной тормоз) – одна из первых конструкций тормозных систем, принцип действия которой заключается в создании тормозного момента за счёт трения фрикционного материала (закрепленного на стальной ленте) о наружную поверхность тормозного шкива в форме цилиндра. Ленточная тормозная система была изобретена в начале 19 века Вильгельмом Даймлером в качестве замены… дисковым тормозам. Тогда в последних применялись медные колодки, которые издавали жуткий скрип. Однако позднее ленточный тормоз был всё же вытеснен колодочными тормозами с фрикционными накладками.

Принцип действия ленточных тормозов

Преимущества:

Максимально простая и компактная конструкция;
Способность выдавать большой тормозной момент.

Недостатки:

Невысокая надежность – обрыв стальной ленты означает аварию;
Отличается тормозное усилие при разных направлениях вращения шкива;
Неравномерный износ фрикционного материала из-за разного распределения давления по дуге обхвата.

Гидравлическая

Гидравлическая тормозная система – группа механизмов, тормозной момент в которой создается благодаря давлению жидкости. Этой технологии уже более 100 лет – первый патент на такую систему получил американский авиационный инженер Малькольм Локхид в 1917 году. За век конструкция претерпела ряд доработок и улучшений, но основной принцип действия гидравлических тормозов, основанный на свойстве несжимаемости жидкости, не изменился.

Дисковая тормозная система автомобиля с исполнительными механизмами

В упрощенном виде тормозной гидропривод работает следующим образом:

Водитель нажимает на педаль тормоза, тем самым приводит в действие шток, который толкает главный тормозной цилиндр;

Главный тормозной цилиндр (или мастер-цилиндр) создает давление в гидравлической магистрали;

Поскольку жидкость несжимаема, она давит на поршни внутри тормозных цилиндров, приводящие в действие исполнительные механизмы (тормозные колодки или башмаки в зависимости от того, дисковая тормозная система или барабанного типа);

За счёт силы трения тормозных колодок о диск и/или башмаков о барабан и осуществляется остановка автомобиля.

Схема гидравлической тормозной системы автомобиля

Основные узлы гидравлической тормозной системы: педаль тормоза, бачок, главный (или мастер) цилиндр, гидравлические трубки, тормозные суппорты, тормозные цилиндры с поршнями, тормозные колодки. тормозные диски, тормозные башмаки (для систем с барабанными тормозами).

Современные гидравлические тормозные системы дополнительно комплектуются вакуумным усилителем тормозов (значительно снижает необходимое усилие нажатия на педаль тормоза), антиблокировочной системой (ABS), датчиком контроля уровня тормозной жидкости, регуляторами давления в системе и другими вспомогательными элементами.

Гидравлическая тормозная система имеет ряд преимуществ:

Автономность – основной функционал не зависит от других узлов автомобиля;
Простота – в системе нет особо сложных механизмов;

Надежность – современные тормозные системы отрабатывают сотни тысяч километров без ремонтов (с учетом плановых замен расходных материалов – тормозных колодок, башмаков, дисков);

Одновременное воздействие на все колёса;

Мгновенный отклик – высокоплотная тормозная жидкость (примерный состав: 95% – полигликоли и эфиры и 5% – антикоррозионный состав) не сжимается и обеспечивает передачу тормозного усилия за 0,1 секунды;

Высокий коэффициент полезного действия (КПД) – выше 90% (в нормальных температурных условиях).

К недостаткам гидравлического привода можно отнести:

Практически мгновенный выход системы из строя при значительной разгерметизации гидравлического контура;

Снижение эффективности тормозной системы при низких температурах;
Коррозия компонентов, требующая регулярной диагностики и обслуживания системы;
Неспособность к длительному торможению (перегрев колодок и дисков).

Дисковая тормозная система на задней оси

Пневматическая

В качестве рабочего тела в пневматических тормозных системах применяется сжатый воздух. Данная система активно применяется на автобусах, грузовой технике, прицепах к ним и других тяжелых транспортных средствах. Впервые пневматическая тормозная система была запатентована американским инженером Джорджом Вестингаузом в 1972 году для железнодорожного транспорта, где по сути провела революцию, позволив перевозить больше груза на более высоких скоростях.

В упрощенном виде принцип работы пневматической тормозной системы заключается в следующем. Компрессор (воздушный насос) закачивает в систему атмосферный воздух, который хранится под давление в ресиверах (баллонах). При нажатии на педаль газа воздух из баллонов поступает в тормозным камеры, где с помощью штоков приводятся в действие тормозные колодки. При отпускании педали газа воздух из тормозных камер выпускается в атмосферу, а механические детали тормозной системы возвращаются в исходное положение под действием пружин.

Типовая схема пневматической тормозной системы представлена на изображении:

Устройство пневматической тормозной системы автомобиля

I — компрессор; II — манометр; III — тормозной механизм; IV — воздушный баллон; V — соединительная головка; VI — разъединительный кран; VII — тормозная камера; VIII — тормозной кран; 1 — тормозная колодка; 2 — стяжная пружина; 3 — разжимной кулак; 4 — регулировочный механизм; 5 и 6 — клапаны нагнетания и впуска соответственно; 7 — патрубок подачи воздуха; 8 — плунжер; 9 — регулятор давления; 10 и 11 — указатели давления в тормозных камерах и воздушных баллонах соответственно; 12 — клапан-предохранитель; 13 — выпускной кран для сжатого воздуха; 14 — кран спуска конденсата из воздушного баллона; 15 — тяга ножного привода тормозов; 16 — рычаг ручного привода тормозов; 17 и 20 — диафрагмы секции привода тормозов прицепа и автомобиля; 18 и 19 — выпускной (слева) и впускной клапаны (справа) секций тормозов прицепа и автомобиля; 21 — рычаг включения привода тормозов автомобиля; 22 — тормозной барабан; 23 — коромысло включения привода тормозов прицепа; 24 — шток; 25 — педаль тормоза; 26 — рычаг ручного (стояночного) тормоза; 27 — регулировочная вилка; 28 — возвратная пружина педали тормоза; 29 — регулировочный червяк.

Пневматическая тормозная система по сравнению с гидравлической имеет свои плюсы и минусы.

Минусы:

Источник https://toyota-chr2.ru/sovety/tormoznaya-sistema.html

Источник https://journal.tinkoff.ru/guide/brakes-basics/

Источник https://dr1ver.ru/16212-tormoznaya-sistema-avtomobilya.html
