Регулировка сцепления автомобиля ВАЗ 2114 (2113, 2115)

Регулировка сцепления ваз 2115 своими руками

Регулировка сцепления Ваз 2114 является одной из важнейших автомобиля. Она позволяет достичь максимально точной работы системы, что положительно сказывается на процессе управления и комфортности вождения машины. Для реализации данного мероприятия не требуется багаж углублённых знаний, наличие высокой квалификации или специальных профессиональных инструментов. С этим может справиться любой автолюбитель с помощью стандартных инструментов, которые идут в комплекте с транспортом. В данной статье мы детально рассмотрим регулировку сцепления для одной из самой популярной модели автомобиля «четырнадцатой»

Содержание скрыть

В каких случаях требуется регулировка сцепления

На ВАЗах используется сухой тип сцепления, то есть имеется корзина состоящая из двух частей — ведущей и ведомой

Регулировка сцепления ВАЗ 2114, да и других автомашин проводится в случаях, когда проявляются дефекты, связанные с эксплуатацией этого механизма. К таким неисправностям относятся:

• регулировка педали сцепления;
• регулировка троса сцепления;
• регулировка педали по высоте;
• регулировка муфты сцепления.

В другом случае необходимость в регулировке привода сцепления может возникнуть из-за предыдущей неправильной его регулировки. Возможен как уменьшенный рабочий ход его педали, так и увеличенный.

В результате возникают неисправности в работе привода — сцепление начинает «буксовать» или «вести», затрудняется переключение передач, появляются рывки при трогании с места повышается расход топлива и т. д.

Видео: Регулировка сцепления Ваз 2114

Проверка рабочего хода педали сцепления Ваз 2114

Измерим рабочий ход педали сцепления автомобиля. Перед этим сдвигаем назад коврик на полу автомобиля, чтобы измерения были точнее.

1. Измеряем рулеткой расстояние от пола автомобиля до нижнего края педали сцепления
2. На изображении показано как это лучше всего сделать.
3. Должно получиться приблизительно 18-20 см.
4. Нажимаем на педаль сцепления рукой до упора и измеряем расстояние от пола до нижнего края педали.
5. Должно получиться 6-7 см
6. Вычитаем из 18-20, 6-7, получается 13-14 см

Это является нормой для полного рабочего хода педали сцепления автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Во многих руководствах по ремонту указывается размер рабочего хода 12,5-13,5 см, что так же очень близко к нашему измерению.

Если ход педали сцепления отличается в большую, либо меньшую сторону необходимо провести регулировку привода сцепления.

Регулировка педали сцепления

Периодическая регулировка педали сцепления ВАЗ 21014 проводится по следующим причинам:

1. При движении на неотрегулируемой педали сцепления возможен последующий ремонт, т.к. преувеличенные энергетические затраты на некорректную работу механизма вызовут неисправности других узлов автомобиля.
2. Из-за неверного функционирования педаль сцепления периодически не функционирует. Это ведет к тому, что нажимной диск агрегата принужденно находится в «зацеплении» с моторным маховиком, вследствие чего они подлежат ускоренному износу.
3. При недостаточном педальном ходе ТС пробуксовывает, т.е. теряется необходимое значение крутящего момента колесной пары.

Для проведения диагностических работ по регулировке педали сцепления требуется использование арифметической линейки, которой необходимо замерить длину хода педали до полика. Если она не соответствует 16 см, то необходимо проведение регулировочных действий.

Признаки некорректной работы механизма сцепления: отсутствует возможность плавного старта с места, движение с места сопровождается рывками и толчками, при переключении передач трансмиссия издает повышенную шумность, педаль механизма проваливается в нижнее положение. Практически, получается так: если транспортное средство начало движение с момента начала опускания педали, то свободный ход не соответствует требуемому значению. При полном освобождении педали транспортное средство не сдвинулось – значит, нет свободного хода в автомобиле.

Регулировка педали сцепления:

1. Откручиваем гайку, расположенную под педалью сцепления.
2. Закручиваем контргайку, находящуюся ниже, до упора.
3. Далее завинчиваем крепеж, находящийся под педалью сцепления.
4. Подкручиваем к вилке сцепления до предела шайбу из резины.
5. Для увеличения педального хода нужно навинтить крепеж на наконечник. Для уменьшения педального хода требуется эту крепеж раскрутить. Регулировка педали сцепления ваз 2109 осуществляется до достижения лимита в 12-13 см.
6. После окончания операций по отрегулированию педали требуется: трижды отжать педаль, замерить длину педального хода, корректировать операцию до достижения требуемой длины хода.

Для отрегулирования гидравлики требуется:

1. Демонтировать пружину с креплений цилиндра рабочего вида и вилки сцепления.
2. Отрегулировать крепеж, находящийся на штоке цилиндра сцепления.
3. Рекомендуемое значение свободного хода – 0,5 см.

Часто большой ход педали зависит от высоты ее расположения от полика водителя и это создает определенные трудности. Для регулировки по высоте требуется ряд несложных слесарных операций и гаечный ключ на «12»:

Находим на валу рулевой колонки два крепежа, один – упорный винт, лимитирующий высотную позицию регулировки, вторая – контргайка, изменяющая движение педали.

1. Отвинчиваем упорный винт.
2. Придаем ему вращение до нормализации движения педали.
3. Завинчиваем контргайку.

Если после регулировки сцепления наблюдается пробуксовка, то необходимо сделать последовательные операции:

1. Демонтировать контргайку штока.
2. Перемещать ее до отсутствия свободного хода.
3. Вернуть шток на один полный оборот.
4. Определить наличие свободного хода сцепления.
5. Протестировать работу передач трансмиссии. При наличии непонятного шума требуется проделать вышеуказанные операции повторно.
6. Завинтить контргайку.

Регулировка привода (тросика) сцепления Ваз 2114

Регулировочная гайка привода сцепления находится в моторном отсеке автомобиля на оболочке троса привода, вставленной в специальный кронштейн, закрепленный на картере коробки передач. От отворачивания ее защищает расположенная там же контргайка.

Придерживая одним ключом на 17 мм регулировочную гайку, другим ключом на 17 мм отпускаем на несколько оборотов контргайку.

Вращаем регулировочную гайку по часовой стрелке одним ключом, придерживая контргайку другим – это для увеличения хода педали сцепления (педаль будет подниматься) или против часовой стрелки, для уменьшения ее хода (педаль будет опускаться к полу)

Насколько уменьшать или наоборот увеличивать ход педали определяем исходя из результатов проверки описанной выше.

Слегка затягиваем контргайку

Нажимаем несколько раз на педаль сцепления и проводим еще раз проверку

Если полученная цифра не укладывается в норму, проводим регулировку еще раз. И так до тех пор, пока не добьемся требуемого результата.

По окончании регулировки затягиваем контргайку

При правильно отрегулированном сцеплении его педаль должна находиться приблизительно на одном уровне с педалью тормоза.

Регулировка муфты сцепления ВАЗ 2109

Такая операция проводится в случаях, когда наблюдаются: толчки или фрикции при включении сцепления, незначительная пробуксовка сцепления при длительном отжиме муфты, сцепление «ведет».

Для регулировки муфты делаем следующее:

1. Поставить рычаг КПП в позицию «нейтраль».
2. Демонтируем картер механизма сцепления.
3. Демонтируем подшипник. Ремонтные операции следует выполнять в плавном и спокойном режиме, потому что возможен дефект подшипника.
4. Вращаем крепеж регулировочного типа до полной регулировки перемещения педали.
5. Тестируем муфту сцепления на наличие масляной течи, иначе возможно проскальзывание механизма сцепления. Для устранения этой проблемы необходимо обработать муфту обезжиривающим составом.

Видео: Регулировка тросика и подтяжка муфты сцепления Ваз 2114

Самостоятельная регулировка сцепления ВАЗ-2115

По мере старения транспортного средства, подвергаются износу также все его основные узлы и механизмы. По этой причине крайне важно периодически производить осмотр машины – это позволит вовремя выявить неполадку и устранить ее до того, как она приведет к более серьезной поломке.

Своевременная регулировка и осмотр сцепления на ВАЗ-2115 позволит избежать выхода данного узла из строя и избавит от необходимости производить его замену. В автосервисе, как известно, эта процедура обойдется недешево, да и времени она занимает немало.

При этом ненадлежащим образом отрегулированное сцепление делает управление автомобилем неудобным для водителя.

В этом материале мы расскажем подробно, как именно правильно выполнить эту операцию и о том, в какой последовательности совершать все нужные действия.

Когда необходима регулировка

Привод сцепления, как правило, при условии, что он не отрегулирован надлежащим образом, располагается либо несколько выше педали тормоза или незначительно ниже. В результате пользоваться им становится совершенно неудобно, что в конечном счете существенным образом повышает риск создания аварийной ситуации на дороге.

Проблема возникает в первую очередь из-за того, что позиция педали по мере износа прокладок, установленных на ведомом диске, изменяется. Чем дольше транспортное средство находится в эксплуатации, тем заметнее данный дефект.

В отношении машин ВАЗ-2115 производитель установил норму хода педали управляющей сцеплением – минимум 12,5, максимум – 13,5 сантиметра. Граничное допустимое отклонение при этом не может составлять более 16 сантиметров.

Кроме всего прочего, обязательно требуется провести регулировку в ситуации, если рассматриваемый узел перестал полностью отключаться или же пробуксовывает. Сама по себе процедура предполагает проведение отладки путем укорачивания или удлинения троса сцепления, а также и его оболочки.

Какие инструменты понадобятся

Чтобы самостоятельно выполнить процедуру регулировки, необходим только ключ на 17 (две штуки).

Как известно, в автомобиле ВАЗ-2115 (инжектор) нижнее окончание оболочки, закрывающей трос, фиксируется двумя крепежными элементами, ослабить которые можно только с помощью указанных выше инструментов.

Определяем ход педали

В первую очередь понадобится определить, насколько педаль сцепления отклонилась от нормативных показателей. Чтобы произвести замер, нужно выполнить следующие действия:

• рукой педаль опускают на максимально возможный уровень;
• затем ее отпускают;
• параллельно потребуется при помощи линейки или рулетки определить длину хода привода.

Сначала выясняют, каково расстояние от центральной точки педали до пола салона в опущенном состоянии, а затем производят замер в поднятом положении. В случае если выяснится, что отклонение от нормальных допустимых значений превышает максимум, понадобится регулировать сцепление.

Также есть вариант проверки и без точных измерений. В этой ситуации:

• машина устанавливается там, где находится совершенно ровная площадка;
• включается первая передача;
• плавно отпускается привод, после чего начинается движение вперед.

Отладка понадобится, если транспортное средство сдвинулось с места, лишь тогда, когда педаль достигла самой нижней точки.

Регулировка

Суть регулировки состоит в изменении длины троса, а точнее его оболочки. Делается это с помощью вышеупомянутых ключей – ими ослабляют или, наоборот, – затягивают, имеющиеся 2 гайки, крепящие его непосредственно к кронштейну.

• поднимают капот;
• демонтируют фильтр воздушный;
• под ним, возле генератора, находится сам трос;
• нужные нам гайки расположены внизу.

К сожалению, конструкторы ВАЗ не слишком заботились об удобстве человека занимающегося обслуживанием автомобиля, по этой причине придется изрядно помучиться в процессе регулировки.

При вращении гаек длина троса изменяется, как уже сообщалось ранее. Чтобы сократить амплитуду движения привода, требуется ослабить элемент крепления, расположенный непосредственно внутри кронштейна. Параллельно понадобится также подкручивать и гайку, находящуюся извне.

В случае если нужно удлинить ход, все делается ровно наоборот – внутреннюю гайку закручивают, а внешнюю ослабляют. Ни при каких обстоятельствах нельзя излишне натягивать оболочку троса или оставлять ее провисшей. В первом случае очень скоро он порвется, в последнем – сцепление будет невозможно полностью выключить.

Иногда бывает, что резьбы на гайках окислились – в этой ситуации поможет специальный состав или, на худой конец, немного:

• бензина;
• тормозной жидкости;
• машинного масла.

По завершении регулировки в обязательном порядке нужно проверить работоспособность узла и соответствие нормативам. Делается это точно так же, как было рассказано выше. В случае если вы ошибок не допустили, то ход педали сцепления в целом не будет больше 13,5 сантиметра.

Если ваши усилия ни к чему не привели, скорее всего, понадобится полностью менять весь узел.

Чтобы составить себе более полное представление о процессе регулировки, следует ознакомиться с нижеприведенным видео:

Инструкция по регулировке сцепления на ВАЗ 2115

При длительной эксплуатации автомобиля система сцепления подвергается износу и механическим повреждениям. Не отрегулированный надлежащим образом привод неудобен для водителя. Кроме того, несвоевременная регулировка может привести к выходу сцепления из строя, что влечет за собой трудоемкую и дорогостоящую процедуру замены. В данной статье мы подробно рассмотрим, как отрегулировать сцепление на ВАЗ 2115 — видео этого процесса поможет дополнительно разобраться в нем.

Как отрегулировать?

Привод с нарушенной регулировкой находится на несколько сантиметров выше или ниже, относительно тормоза. Это делает привод неудобным для использования и может стать причиной аварийных ситуаций.

Положение привода изменяется в результате изнашивания накладок ведомого диска при длительном вождении машины. У автомобилей марки ВАЗ 2115 нормальным принято считать ход педали 125-135 мм. Наибольший безопасный ход не превышает 160 мм.
Регулировка необходима также в том случае, если узел выключается не полностью или буксует. Отладка осуществляется с помощью изменения длины троса сцепления и его оболочки.

Инструменты

2 ключа на 17. У ВАЗ 2115 нижний конец оболочки-«рубашки» троса держится на двух крепежах, которые ослабляются с помощью этих ключей.

Пошаговая инструкция

1. Первоначально стоит измерить отклонение педали от нормы. Для этого нужно упереть привод до максимума, затем — отпустить. Необходимо замерить длину хода – расстояние от центра площадки педали в ее нижнем положении, когда она уперта в пол, и ее верхним положением. Если отклонение от нормальной длины существенное, следует отрегулировать педаль.

2. Отклонение от нормы можно обнаружить и без измерений. Для этого нужно расположить машину на ровной горизонтальной поверхности, включить первую передачу и, плавно отпуская привод, начать движение. Если автомобиль тронулся только под конец нажатия педали, необходима отладка.
3. Для того, чтобы отрегулировать привод у ВАЗ 2115, необходимо изменить длину «рубашки» троса. Для этого нужно ослабить или затянуть две гайки, с помощью которых он прикреплен к кронштейну.

4. Открываем капот. Снимаем воздушный фильтр. Находим трос и гайки, которыми он крепится к кронштейну. Они находятся на его резьбовой части. К сожалению, у ВАЗ 2115 эти детали расположены неудобно. При манипуляциях с гайками изменяется длина оболочки-«рубашки» троса. Для того, чтобы уменьшить ход, ослабляем гайку, находящуюся внутри кронштейна, и подкручиваем гайку снаружи, и наоборот, если нужно увеличить. Важно помнить, что перетяжка, как и слабое натяжение, недопустимы. При перетяжке трос быстро порвется, а при слабом натяжении сцепление перестанет полностью выключаться.
5. Если резьба заржавела, можно использовать жидкость для облегчения отворачивания резьбы. В случае, если таковой нет, можно применить моторное масло либо тормозную жидкость.
6. После отладки следует проверить изменения в работе узла. Делать это нужно так же, как и при первичной проверке на отклонение хода от нормы. После правильно осуществленной регулировки ход не превышает 135 мм. Если процедура ни к чему не привела и сцепление у вашего ВАЗ 2115 продолжает буксовать, значит элемент пришел в негодность, и нуждается в замене.

Идеально должно быть педаль сцепления с тормозом на равне? тут оказалось что чуть выше стоит сцепление.
Следующее я полез искать этот самый трос сцепления в капоте, находится сверху коробки передач, ниже воздушного фильтра. Для удобства я снял воздушный фильтр полностью с коробкой или как его там называют)

вот он самый трос сцепления

Увидев этот трос не сразу понял что и в какую сторону надо крутить, в итоге на опыте все получилось, побрызгав WD40 гайки открутились легко, в итоге я сделал оборотов 10 в каждую строну, ниже фотка как и куда.

ну вот и все в принципе, забыл сфоткать результат, но думаю это не главное, теперь главное стало педаль схватывает не в конце, а в середке, намного легче стало трогаться, думаю новички меня поймут.

Как отрегулировать сцепление

Перед тем как начать регулировку привода сцепления, предлагаем вам ознакомиться с тем, что такое сцепление, какие функции оно выполняет в автомобиле, а также изучить особенности его устройства. Об этом и другом более подробно можно прочитать на нашем сайте в статье «Сцепление ВАЗ-2114, 2115, 2113. Особенности устройства».

Порядок выполнения регулировки привода сцепления:

Ход педали сцепления

1. Для начала необходимо установить автомобиль на ровной территории. Затем включаем первую передачу и пробуем начать движение, при этом плавно отпуская сцепление. Определяем положение педали сцепление, во время которого автомобиль начинает двигаться.
2. Если вы заметили, что автомобиль начинает ехать только под конец хода педали, то в таком случае нужно отрегулировать полный ход педали. Для того чтобы отрегулировать сцепление понадобиться сначала открыть капот автомобиля. Затем находим две гайки, с помощью которых трос прикреплен к кронштейну. Они находятся на резьбовой части троса. С помощью них можно отрегулировать ход педали. Если необходимо уменьшить полный ход педали сцепления, то немного отворачивает гайку, расположенную внутри кронштейна, а гайку снаружи его – затягиваем.

Регулировка троса

Если во время закручивания или откручивание гайки вы увидели, что ее резьба заржавела, то можете смочить ее любой жидкостью для отворачивания резьбы, которая у вас есть (например, WD-40). Если такого состава у вас под рукой не найдется, то в таком случае можно ее смочить моторным маслом или тормозной жидкость, которые в автомобиле всегда есть.

И наконец, после того, как отрегулировали сцепление необходимо проверить его работу (смотрите пункт 1 статьи). Если регулировка была выполнена правильно, то ход педали сцепления должен быть от 125 до 135 мм. Если регулировка вам не помогла и сцепление дальше продолжать буксовать, то, скорее всего, оно уже неисправно и требует его замены.

• vaz-2114-lada.ru/2012/07/kak-otregulirovat-privod-scepleniya-vaz-2114-2115-2113/
• drive2.ru/l/6841670/
• avtozam.com/vaz/2115/pravilnaya-regulirovka-stsepleniya/
• ladaautos.ru/vaz-2115/samostoyatelnaya-regulirovka-scepleniya-vaz-2115.html
• remont-inomarki.ru/kak-otregulirovat-sceplenie-na-vaz-2114.html

Регулировка сцепления автомобиля ВАЗ 2114 (2113, 2115)

Сцепление автомобиля ВАЗ 2114 (2113, 2115) требует регулировки в случае появления его пробуксовки, либо неполного выключения (сцепление «ведет»).

А так же если сцепление схватывает либо в самом верху, либо в самом низу, что неудобно при вождении автомобиля. При этом визуально педаль сцепления может находиться выше, либо ниже педали тормоза.

Необходимые инструменты

Два рожковых ключа на «17».

Рулетка или линейка со шкалой не менее 20 см.

Подготовительные работы

— Фиксируем автомобиль (подкладываем упоры под колеса).

— Снимаем аккумуляторную батарею (можно не снимать, но со снятой АКБ проводить регулировку гораздо удобней).

— Несколько раз нажимаем на педаль сцепления.

Регулировка сцепления автомобиля ВАЗ 2114 (2113, 2115)

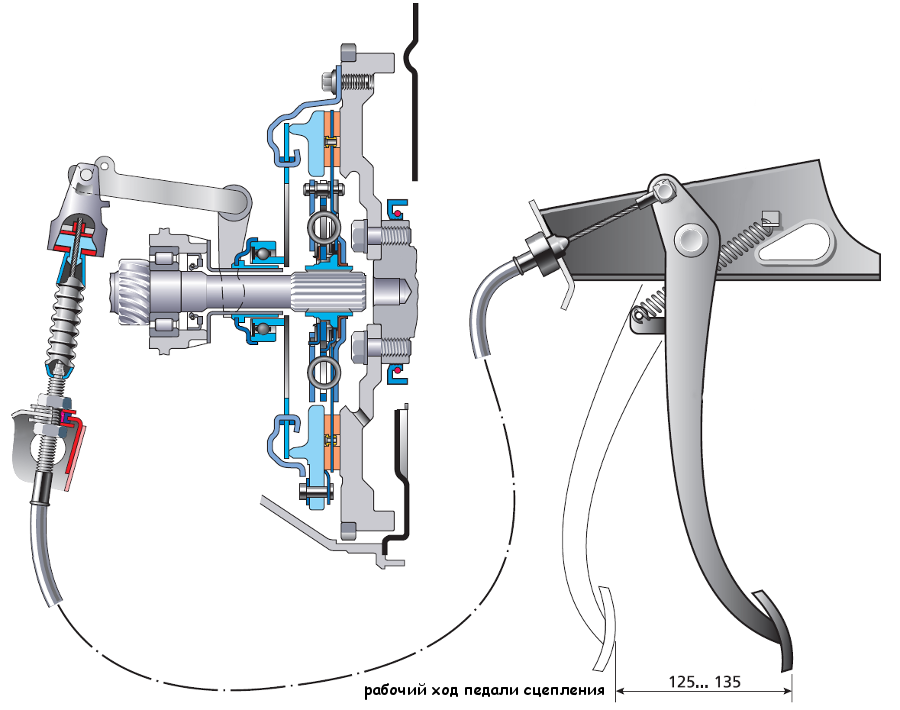

Суть регулировки заключается в изменении величины рабочего хода педали сцепления за счет перемещения оболочки троса привода.

1. Проверяем величину рабочего хода педали сцепления.

При помощи рулетки или линейки измеряем расстояние от середины площадки педали сцепления до пола под ногами водителя. При этом коврик должен быть снят, а линейка (или рулетка) прикладываться приблизительно по траектории движения педали. Запоминаем или записываем полученное значение.

Нажимаем рукой педаль вниз до упора. Опять измеряем расстояние от середины площадки педали до пола. Запоминаем или записываем полученную цифру.

Вычитаем из первой (большой) цифры вторую (маленькую). Если сцепление нормально отрегулировано, то должно получиться 125-135 мм. Допускается значение до 160 мм. Если больше или меньше, то необходима регулировка так как возможно несколько растянулся тросик привода или подстерлись фрикционные накладки ведомого диска.

2. Регулируем сцепление.

Регулировочный узел сцепления автомобилей ВАЗ 2114, 2113, 2115 расположен на коробке передач. Он состоит из кронштейна, двух гаек (регулировочной и контргайки) и оболочки троса привода (она изменяет свою длину в ходе регулировки).

Удерживая одним ключом на «17» регулировочную гайку другим таким же ослабляем затяжку контргайки.

После чего удерживаем ключом уже контргайку, а другим ключом вращаем регулировочную гайку на несколько оборотов. Если по часовой стрелке — педаль сцепления поднимается, если против — опускается. Тут нужно выбрать что именно необходимо.

Нажимаем несколько раз на педаль сцепления.

Проверяем рабочий ход педали сцепления. Если он теперь укладывается в пределы 125-135 мм (или до 160 мм при износе деталей сцепления), то затягиваем контргайку (момент затяжки 1,5 -2,0 кгс.м). Если нет, опять немного вращаем регулировочную гайку и проверяем величину рабочего хода педали. И так снова и снова, пока не добьемся нужного значения.

3. Проверяем работу сцепления.

После проведения регулировки привода сцепления автомобиля ВАЗ 2114 (2113, 2115) проводим его проверку. Для этого запускаем двигатель и выжимая сцепление пробуем переключать передачи. Их переключение не должно вызывать затруднения и хруста. После чего пытаемся тронуться с места. Трогание должно быть легким и плавным. Без рывков и подергиваний. Далее резко ускоряемся. Ускорение должно происходить без промедлений. Не должно быть такого, что двигатель набрал обороты, а автомобиль не разгоняется.

Если по результаты проверки положительные, то регулировку сцепления можно считать законченной.

Примечания и дополнения

— В ряде ситуаций не удается отрегулировать сцепление автомобиля ВАЗ 2114 (2113, 2115). Например, когда износ накладок ведомого достиг критического значения, либо изношен нажимной (ведущий) диск корзины или имеется большая выработка на рабочей поверхности маховика. Либо все перечисленное вместе. Часто такие проблемы случаются на большом пробеге автомобиля (например, если от предыдущей замены сцепления наездили уже около 100 тыс км), либо стиль вождения водителя основан на постоянном удержании педали сцепления в нажатом состоянии или если установлены детали низкого качества.

В таком случае придется как минимум производить замену ведомого диска, а как максимум всего сцепления в комплекте. И уже после этого проводить регулировку.

— Номера деталей сцепления автомобиля ВАЗ 2114 (2113, 2115) для замены.

Выжимной подшипник — 2110-1601180.

Трос сцепления — 21090-1602210-10.

Ведомый диск — 11183-1601130-00.

Корзина сцепления — 11183-1601085-00.

— На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях регулировка привода сцепления производится аналогично, хотя и с некоторыми особенностями. См. «Регулировка сцепления автомобилей ВАЗ 2108, 2109, 21099».

Как заменить сцепление на ВАЗ 2115

Расскажу о том как менял сцепу на своей 15хе.Езжу значит с дохлым сцепление около полу года.Порядком поднадоело что на 3 скорости если идти на обгон машина не слушается.Тапку давишь, обороты растут до 4.500, затем падают до 3000 и плавно а/м начинает разгон.Однако если плавно разгонять 130 идёт легко.

Ближе к делу: Ремонтировал в деревне, 2000р. жаба задовила в сервисе ребятам отдавать. Менял всё сразу, так спокойнее! )) Про выжимной у меня есть статья, а сцепление брал КрафтТэч за 3000 деревянных.Выжимной был в комплекте, но доверия не внушал.По этому ставил другой. Поставил машину на ровное место, на ручник.Кирпичами под задние колеса зафиксировал. ИНСТРУКЦИЯ: Спросите у знакомых центровку или первичный вал КПП, можно даже от “классики”им будете центровать диск сцепления. Работу лучше выполнять в 2м особенно после того как скинете коробку.У кого то я видел уже такой сюжет.Откручиваем ступичную гайку(головка 30, вороток и труба). Там есть шайба, не потеряйте!Домкратим. Откручиваем левое колесо, снимает.Откручиваем шаровую(к-ч 13).С правой стороны откручиваем только ступичную гайку, но не до конца. Снимаем защиту двигателя, если есть и левую часть пыльника двигателя(к-ч8).Снимаем воздушный фильтр, аккумулятор.Домкратим машину выше, ложим под лонжероны или пороги пеньки, кирпичи или блоки скц, кому что дано.У меня это были блоки.По 2 С каждой стороны.Такой высоты хватит полность перемещаться под авто.На блок, кирпич положите брус или деревяшку чтобы не помять короб. Берем домкрат и брус, домкратим двигатель.(так надо!) Стелим старое покрывало, лезем под авто.Откручиваем хомут кулисы (ключ на 13), подушку КПП (17). Там же есть растяжка от двигателя, её тоже Откручиваем.Ключ на 19.У нас на это ушло дохрена сил, т.к. она была затянута видимо С большим усилием и без правого привода, а он будет мешать.Там же есть пыльник коробки, с торца поддона.болтики 3 штуки на 10.Нашли?Сняли? Продолжим. Отсоединяем датчик скорости сверху коробки и ещё один слева. Откручиваем трос сцепления ключ на 17.Снимаем его с вилки.Отводим в сторону.Откручиваем кронштейн передней подушки коробки, слева.Там 3 гайки. Снимаем стартер, провод + и красный (3 гайки к-ч13). Левый привод вытаскивает из ступицы. Откручиваем(к-ч13) крепление катушки зажигания от коробки.Я катушку снимал, для удобства.И поочерёдно скручиваем оставшиеся болты самой коробки их всего 4, головкой на 19. Далее с помощником, один со стороны арки на себя, один сверху монтажкой или мощной плоской отверткой от двигателя отсоединяете коробку.Она должна повиснуть на приводах.Можно совсем снять КПП т.к. диск сцепления еще центровать нужно будет.Если работаете на асфальте, подложите доски и тряку, дабы не повредить КПП. Отделяемого коробку, она повисла на приводах и левой растяжке от краба. Для доступа к корзине оттяните коробку и зафиксируйте помощником) или чем то. Видим корзину(там разные бывают болты).У меня были на 8.крутил накидным и слизал головы у 3х.С помощью молотка, мата и зубила открутил.Далее заменял на болт м8 13х15. Вынимаем сцепление.на корзине не должны быть провисшие лепестки, и сильная потертость по центру от выжимного подшипника.Прижимная часть не должна иметь сколов, царапин, канавок и следов перегрева в виде фиолетово-темно-синего цвета.Если есть один из этих признаков, корзину лучше под замену. Смотрим на сам диск.Он сильно изношен если клёпки уже стали блестеть на поверхности, как было у меня, или отсутствуют пружины. Далее проверяем выжимной пошипник.Он установлен на первичном валу и держится пружиной.Усы нужно отогнуть на себя и снять его.Проверьте на кручение и люфт.Допустим не большой люфт подшипника на корпусе. Люфт обоймы подшипника недопустим!Если нет возможности заменить его на новый, заложите в него смазку типа литол, но не переборщите.Излишки лучше удалить. Ставим выжимной обратно.Проверьте пыльник вилки сцепления! Далее ставим диск с корзиной, прислоняем все к маховику, насаживаем на направляющие и вставляем центрирующее приспособление.Наживляем корзину.Затягивать её желательно крест накрест, но не критично. Прикручиваем к маховику с усилием.Далее с помощником поднимаем коробку и направляем, будте осторожней, КПП довольно весомая. Если вал сразу не встал в шлицы, немного проверните коробку.Когда вал вошёл, вставляете коробку до упора и наживляете верхний болт.

Далее в порядке обратном снятию. Учтите! коробка может мешать установке сцепления и её всё же придётся снять полностью, для этого открутите левый краб и вытащите болт передней подвески, чтобы растяжка опустилась и не мешала.Открутите правую ступичную гайку полностью, затем вынимайте КПП.

У нас ушло около 9 часов с перекурами, обедом.Ещё пивка между делом пили)) Ничего сложного нет, кроме если сорвали болты корзины.Там будьте по внимательный, крутите головкой.А чтобы коленвал не крутился, вкрутите болт от коробки в отверстие рядом с крепление модуля зажигания.И используйте отвертку или монтажку для стопора маховика.

Как заменить

Замена сцепления требует поднятия передней части Lada Samara. Прежде всего необходимо заблокировать движение задних колёс с помощью упоров.

Читайте также: Стук в двигателе при запуске на холодную: причины и пути решения. Устранение стука своими руками

1. Ослабить затяжку болтов крепления колёс и поддомкратить левую сторону авто. Расстояние между передними колёсами и землёй должно быть не менее 10 см.
2. Левую сторону поставить на опору. В целях безопасности запрещается использовать в качестве опоры кирпичи или блоки — под весом машины они могут не выдержать и разрушиться. Допускается использование деревянных пней.
3. Поддомкратить правую сторону авто и поставить на опору.
4. Снять колёса.
5. Отключить аккумуляторную батарею и демонтировать из подкапотного пространства.
6. Демонтировать воздушный фильтр.
7. Открутить крепления стартера с помощью ключа на 13. Стартер можно снять с автомобиля, отключив провода.
8. Отключить провод «-» от КПП.
9. Снять защиту мотора.
10. Отключить переключатель скоростей ключом на 13.
11. Под КПП и мотор поставить опоры.
12. Снять 2 подушки с КПП.
13. Открутить болт крепления коробки к силовому агрегату.
14. Открутить гайку со стороны салона авто с помощью торцового ключа на 19.
15. Снять защиту маховика ключом на 10.
16. Удалить штифты из рулевых тяг и открутить гайки.
17. Открутить два болта с шаровых опор. Стойки будут освобождены и останутся висеть на приводах.
18. Слить ⅓ часть масла из КПП.
19. Достать правый ШРУС, который находится внутри. Потребуется лом или молоток.
20. Заменить болты крепления КПП к силовому агрегату на болты нижнего рычага подвески.
21. Снять коробку передач и переместить к левому колесу. Коробка должна лечь на поперечную тягу. Через образовавшийся промежуток между мотором и коробкой легко добраться и заменить диск сцепления, корзину, подшипник.
22. Открутить болты, которые соединяют корзину и маховик. Для удобства снятия придвинуть коробку к двигателю.
23. Поворачивать маховик и откручивать поочерёдно болты. Корзина должна упасть на вал.
24. Переместить КПП в сторону.
25. Извлечь диск сцепления и коробку. Выжимной подшипник находится глубже. Его также нужно демонтировать и заменить на новый.

Все разобранные детали сложить в приготовленные коробки. После установки не должно остаться лишних.

Сопутствующие работы, несколько советов

Как уже было сказано выше, когда меняется выжимной подшипник, то совместно с ним желательно поменять:

• корзину;
• ведомый диск;
• нажимной диск;
• подшипник первичного вала;
• вилку;
• резиновый чехол.

Все работы по снятию коробки должны проводиться при отключенном аккумуляторе. Таким образом можно избежать короткого замыкания. Когда замена выжимного подшипника и всех деталей сцепления закончится, необходимо провести его центровку. Это необходимо для того, чтобы отрегулировать нормальную работу сцепления.

Для этого придется обзавестись специальной оправкой, которая продается в любом магазине автозапчастей. Ее стоимость невелика, зато такое приспособление — великолепный помощник. После окончания всех работ регулируется натяжение троса ручного тормоза, проверяется работоспособность привода сцепления. Без напарника здесь не обойтись. Он должен проводить определенные действия:

• сидя в машине, он нажимает на педаль сцепления в соответствии с командами;
• он проверяет натяжение троса, поднимая и отпуская рычаг стояночного тормоза.

Когда выбираются детали, чтобы заменить сцепление и выжимной подшипник на ВАЗ 2114, нужно обратить внимание на качество изделия, ознакомиться с информацией о его изготовителе. Этот момент играет огромную роль

Дело в том, что дешевый комплект очень быстро выйдет из строя. Придется снова платить деньги за такие же комплектующие и все работы делать вновь.

Уже давно профессионалы пришли к выводу, что дешевые аналоги не способны выдержать все нагрузки, которые изготовители предусмотрели в автомобиле ВАЗ 2114. Так что экономия в подобном случае неуместна. Кроме того, от качества деталей напрямую зависит безопасность водителя и всех окружающих. Некачественная деталь может сломаться в любой момент. А если в это время машина будет ехать по трассе?

Как установить

Сначала устанавливается новый диск сцепления. Поверх диска необходимо установить корзину сцепления на маховик. Отверстия под болты должны совпасть.

Несколько болтов наживить в отверстия крепления коробки и придвинуть её к мотору. После попадания первичного вала в отверстие на ведомом диске сцепления последний болт направить с помощью отвёртки.

Корзина сцепления затягивается только после попадания первичного вала в диск через местонахождения стартера.

Дальнейшая сборка конструкции выполняется в противоположном порядке разбора.

Регулировка сцепления выполняется после полной сборки.

Проверка

Чтобы убедиться, что сцепление действительно нуждается в замене выжимника на ВАЗ 2114, его сперва рекомендуется проверить как следует на предмет неисправностей. Это позволит определить, действительно ли причина неполадок заключается именно в этом устройстве.
Подшипник дает возможность диску выйти из зацепления с корзиной, плюс дополнительно обеспечивает включение и отключение сцепления.

Существует два типа выжимников:

Читайте также: Сколько зубьев на шкиве коленвала ваз 2110

1. Роликовые. Они работают на основе жесткой связки тяг.
2. Гидравлические. Гидравлическая система обеспечивает передачу усилия.

Определить неисправность выжимного подшипника может даже малоопытный автовладелец. Проявляется поломка данного элемента следующим образом:

• При движении возникают посторонние звуки, шумы;
• Передачи переключаются сложно;
• При совершении обгонов сцепление может полностью пропадать;
• Появляются пробуксовки во время ускорения и пр.

Если выжимник оказался действительно неисправным, обязанность каждого автовладельца — выполнить его незамедлительную замену. Сделать это можно с помощью мастеров станций технического обслуживания, либо своими руками.

Какое сцепление лучше поставить

На рынке представлено много комплектов сцепления от разных производителей. Лада Самара стандартно оборудуют на заводе сцеплением компании Вазинтерсервис (ВИС). Стоимость сцепление на рынке в пределах 1 500 рублей — это самый дешёвый вариант.

Специалисты рекомендуют не экономить на сцеплении и покупаться иностранные аналоги. Большим спросом пользуются комплекты сцеплений фирмы Valeo (Валео) и Kraft Tech (Крафт). Средняя стоимость узла фирмы Valeo в пределах 3 000 рублей.

Видео замена сцепления ВАЗ 2114, ВАЗ 2115

Как выбрать новый выжимной подшипник

В случае, когда очевидна поломка выжимного подшипника нужно незамедлительно купить новый и произвести замену.

На рынке автозапчастей имеются выжимные подшипники как отечественного, так и иностранного производства, их стоимость колеблется от 300 до 1600 рублей.

Это модели следующих производителей:

• АвтоВаз (ТЗА) – РФ (данный ВП является оригинальным и производится в двух вариантах — стандартного вида и с усиленной муфтой);
• TORQUE – Финляндия;
• VBF – РФ;
• SKF – Швеция (является аналогом премиального класса);
• LUK – ФРГ (так же как и предыдущий является аналогом премиального класса).

Новый выжимной подшипник должен проработать не менее миллиона циклов включения-выключения. Прочность и качество материалов большинства выжимных подшипников соответствуют этой цифре. Но без соблюдения некоторых рекомендаций даже самый хороший выжимной подшипник быстро выйдет из строя.

Всего таких несложных для выполнения рекомендаций пять:

1. Заменив ВП, все болтовые соединения деталей узла нужно покрыть достаточным слоем графитовой смазки;
2. Сам выжимной подшипник при его установке нужно смазывать рекомендованной смазкой в необходимом количестве;
3. Во время эксплуатации нужно следить за недопущением попадания воды и грязи в трансмиссию — если это произойдет, то поломка неизбежна;
4. Не держать долго нажатой педаль сцепления;
5. Соблюдать порядок нажатия педали — быстрое нажатие и медленный отпуск, без задержек в промежутках между крайними точками.

Источник https://provaz2114.ru/vaz-2115/regulirovka-sczepleniya-vaz-2115-svoimi-rukami.html

Источник https://twokarburators.ru/regulirovka-sceplenia-vaz-2114/

Источник https://delis-avto.ru/pro-dvigatel/kak-pomenyat-disk-scepleniya-na-vaz-2115.html
