Тормозная система автомобиля

Тормозная система автомобиля

Тормозная система автомобиля – это система, функции которой направлены на создание и поддержание тормозной силы между колесом и дорожным полотном, снижение скорости движения (торможение), а также обеспечение условий для остановки и удержания транспортного средства от внезапного и незапланированного – самопроизвольного движения на месте во время покоя.

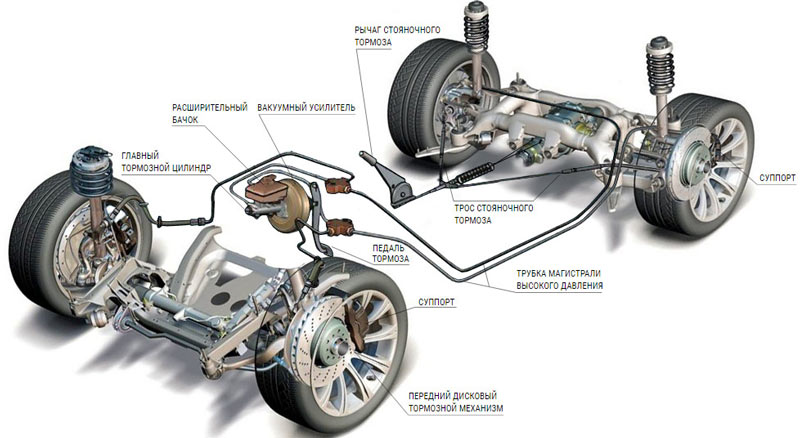

Устройство тормозной системы

Тормозная система авто состоит из двух групп устройств:

Тормозные механизмы

  1. Устройства привода: педаль (выполняет роль рычага), цилиндры, вакуумный усилитель для повышения усилия давления на педаль, бачок, трубопроводы, шланги (у гидроприводов), рычаги, система тяг, всевозможные тросы, наконечники (у механических приводов), воздухозаборник, компрессор, ресивер, дроссель, распределитель, пневмомотор (у пневмоприводов). Привод нужен для создания усилия и передачи воздействия непосредственно от педали к тормозному механизму.
  2. Тормозные механизмы: диск, суппорт, накладки (для дисковых механизмов) или барабан, колодки, поршень, цилиндр (для барабанных механизмов). Дисковый механизм монтируют на передних , барабанный – на задних колёсах Тормозной механизм формирует тормозной момент – главное условие для замедления или полной остановки машины.
  1. Колесный цилиндр заднего барабанного тормоза. Прижимает к барабанам тормозные колодки заднего тормоза. Переносит на колодки давление, полученное в главном цилиндре (мастер-цилиндре).
  2. Тросовый привод ручного тормоза.
  3. Уравновешивающий механизм.
  4. Регулируемая тяга стояночного тормоза (такой тормоз выручает, когда нужно удержать машину на уклонах).
  5. Рукоятка стояночного тормоза.
  6. Педаль. Рычажный механизм, формирующий тормозное усилие,пропорциональное силе, прилагаемой к педали.
  7. Вакуумный усилитель рабочего привода. Работает совместно с главным (мастер-) цилиндром. В бензиновых моторах вакуум создается подключением вакуумной камеры к впускному коллектором, в дизелях – за счёт работы специального вакуумного насоса.
  8. Шланг тормозного механизма.
  9. Мастер-цилиндр.
  10. Суппорт. Предназначен для крепления переднего дискового механизма к неподвижной части подвески колеса.
  11. Компенсационный бачок. Обеспечивает требуемое количество тормозной жидкости в контуре.
  12. Механический регулятор тормозных сил в задней оси. В быту – «колдун». Помогает оказать противодействие заносу задней оси транспортного средства, обеспечить пропорциональное торможение каждым из колёс автомобиля минимизировать риски ДТП.
  13. Рычаг привода регулятора

Виды тормозных систем

Существует несколько классификаций. Самая распространённая – деление по функциональному назначению и применению. В зависимости от этого система может быть четырёх видов.

Рабочая. Задействована во всех режимах движения транспорта. Предназначена для снижения скорости транспортного средства до момента полной остановки и кратковременного удержания авто на месте.

Запасная. Нужна для остановки транспортного средства в чрезвычайной ситуации (при выходе из строя базовой – рабочей системы). Тормозящее действие – существенно меньше. Но в экстренной ситуации его достаточно, чтобы предотвратить аварию.

Стояночная. Служит для удержания транспортного средства на месте, предупреждает его самопроизвольное движение. Это, прежде всего, актуальное решение при уклоне дорожного полотна в холмистой местности. Кроме того, для коммерческого транспорта большой грузоподъёмности, автобусов это ещё и отличное подспорье для оптимизации нагрузки на цилиндры основной – рабочей системы. Управляется водителем посредством рычага ручного тормоза.
Вспомогательная. Устанавливается на коммерческом транспорте. Помогает при движении на затяжном спуске. Сохраняет стабильную скорость транспортного средства, снижает нагрузку на колёсный тормоз.

В ряде случаев функции могут совмещаться . Например, функцию запасной системы может взять на себя стояночная система

Кроме того, в зависимости от рабочего тела , за счёт которой система приводится в действие, выделяют следующие типы тормозных систем:

  • Гидравлическая. Это решение используют для легковых автомобилей, внедорожников, микроавтобусов, малогабаритных грузовиков и спецтехники.
  • Пневматическая. Монтируется на грузовых машинах, погрузчиках, грейдерах, автокранах, бульдозерах.
  • Механическая. Привод механическими тягами был использован на первых автомобилях. Но из-за низкого КПД и проблем с равномерным распределением усилия на все колёса, сейчас это решение не актуально .
  • Комбинированная (например, может совмещаться гидравлический и пневматический механизм работы).

Движение авто всегда связано с наличием кинетической энергии. Процесс торможения всегда связан с преобразованием кинетической энергии в тепловую. Тепловая энергия, выделяющаяся при трении диска и колодок рассеивается в окружающую среду. При рекуперативном торможении часть кинетической энергии преобразуется в электрическую энергию, которая запасается для её использования при разгоне автомобиля.

Принцип рекуперативного торможения долгое время использовался на железнодорожном транспорте, но вскоре он стал базовым и для работы тормозной системы авто.

Принцип действия гидравлической системы

Гидравлическая система реализует следующий принцип:

гидравлическая система.jpg

  • Водитель нажимает на педаль, мышечное усилие передаётся на поршень главного цилиндра где преобразуется в давление тормозной жидкости.
  • Жидкость вытесняется поршнем в гидравлические линии (трубки).
  • По трубопроводам жидкость под давление подаётся к исполнительным цилиндрам.
  • Срабатывают механизмы торможения.
  • Скорость вращения колёс уменьшается.

Рабочим телом в гидравлической системе является жидкость, на 93-98%, состоящая из полигликолей и их эфиров, и на 2-7% — из присадок, предназначенных для защиты деталей от коррозии.

Обладающая высокой плотностью, жидкость не сжимается, и гидропривод срабатывает очень быстро. Еще одно достоинство гидропривода – его самодостаточность. Конструкция не содержит компрессор или иное устройство, зависимое от работы мотора.

При перемещении жидкости по трубопроводу потеря энергии – несущественная, и КПД гидропривода достаточно высок (исключение – работа при температурах ниже минус 30 °С).

Работа тормозной системы с рекуперацией

Принцип же действия тормозной системы с рекуперацией иной:

При нажатии на педаль в генераторном режиме запускается электромотор (у электрического и гибридного транспорта) Создаётся тормозной момент на валу мотора.

Начинает вырабатываться электрическая энергия, направляемая в аккумуляторы или суперконденсаторы.

Если транспорт неэлектрический – запасается кинетическая энергия вращения маховика (впоследствии её используют для разгона).

Электронный модуль управления.png

Многие современные автомобили оснащены электронно-управляемой системой торможения, которая одновременно выполняет функции антиблокировочной, пробуксовочной системы; а также оснащена функцией динамической стабилизации транспортного средства.

Решения с рекуперацией способны обеспечить безисносную работу тормоза, кратчайший путь во время торможения с обеспечением высокой курсовой устойчивости, и предотвращение потери сцепления колёс с дорожным полотном.

Конструктивные решения с пневматикой

Отдельного внимания заслуживают решения с пневматикой.

  • Энергоносителем служит сжатый воздух.
  • В работе участвуют компрессор, осушитель, регулятор давления (может быть встроенным в осушитель или самостоятельным устройством) и ресиверы регенерации (компоненты хранения и подачи сжатого воздуха), краны, передаточные устройства.
  • Через воздушный фильтр в компрессор, работающий при включенном двигателе, втягивается воздух, и через регулятор и многоконтурный защитный клапан воздух под давлением закачивается в ресиверы. Осушитель оптимизирует состав воздуха, а регулятор — его давление.


  1. Центральный электронный блок управления.
  2. Кран EBS.
  3. Пропорциональный ускорительный клапан.
  4. Магнитный клапан ABS.
  5. Модулятор задней оси.
  6. Разобщающий клапан резервного контура.
  7. Клапан управления тормозами прицепа.

Деление систем на независимые контуры

Тормозные системы могут быть одноконтурными, двухконтурными и многоконтурными.

У одноконтурных решений магистрали всех колёс – передних и задних объединены в одну ветвь, для управления воздухом используется всего один кран. Решение дешёвое, не крайне ненадёжное . На практике его сейчас можно встретить только на некоторых сельскохозяйственных машинах и прицепах с пневматикой, причём речь идёт только о старых моделях машин, новые решения с пневмоприводом ориентированы на несколько контуров.

Если же речь идёт о решениях с гидроприводом, то весьма вероятна разгерметизация, и жидкость вытечет из системы. И здесь об использовании одного контура и вовсе не может быть и речи. Предотвратить риски помогает наличие нескольких контуров. Даже если произойдёт разгерметизация одного из них, хоть и возникнет потеря эффективности, катастрофы можно будет избежать. Ведь контуры подстраховывают друг друга.

Самый распространённый вариант – наличие двух контуров. При этом схемы разделения гидропривода на 2 контура могут быть очень разными:

  • 2 +2, параллельное подключение. 1-й контур действует на тормоза передней оси, второй — на заднюю ось). Недостаток—задняя ось обеспечивает не более 40% тормозных сил. Поэтому, если исправен только 2-й контур, длина тормозного пути (ТП) увеличится в 2,5-3 раза.
  • 2+ 2 – диагональное подключение. 1-й контур действует на правое переднее и левое заднее колёса, а второй — на левое переднее и правое заднее.
  • Подходит для переднеприводных машин. Неисправность любого из контуров чревата увеличением ТП в два раза.
  • 4 + 2. 1-й контур действует на все колеса, а второй — только на передние.

Наиболее безопасно, с точки зрения опытных автомехаников, диагональное деление (эффективности удаётся достичь, даже если один из контуров поврежден) и схема разделения 4 + 2.

У грузовых автомобилей, автобусов часто может встречаться 4 и 5 контуров. Это сложные, но очень надёжные конструкции. У каждого контура— своя «зона ответственности (например, передняя ось, задняя тележка, стояночный, аварийное растормаживание), при этом каждый контур независим. Это возможно благодаря присутствию в конструкции специальных разделяющих клапанов.

Многоконтурная пневмосистема оптимизирует уровень устойчивости крупногабаритного транспортного средства, процесс управления им. Кроме того, пневматическая система позволяет без опасения потери рабочего тела подключать и отключать пневмосистемы тягача к прицепу или полуприцепу. При отсоединении прицепа автоматически срабатывает стояночная топливная система.

Диагностика и неисправности тормозной системы

  • При торможении траектория движения начинает непредсказуемо изменяться, непонятная сила «уводит» авто в сторону. Это может свидетельствовать о загрязнении или поломке колодок с одной стороны, заклинивании поршня главного цилиндра, повреждении подвески, рулевого управления, ослабевших или изношенных стяжных болтах рессор. Также такое «поведение» автомобиля возможно при неисправности гидроклапана антиблокировочной системы. Для обнаружения этой неисправности на каждое колесо нужно установить манометры. Если будет обнаружен значительный перепад давления, это прямое указание на такую неисправность.
  • Свободный ход педали существенно увеличивается. Такая проблема чаще всего возникает при неисправностях главного рабочего цилиндра, вакуумного усилителя. Если применяется гидравлический привод, то к такой проблеме также может привести его завоздушивание.
  • Педаль при нажатии «проваливается», становится «мягкой». Это опять-таки может быть и сигналом появления воздуха в гидравлическом приводе, и сигналом износа главного цилиндра либо повреждения шлангов и трубопроводов.
  • Педаль «стопорит», для нажатия приходится прикладывать огромные усилия. Очень часто это вызвано, некорректно установленными колодками или неправильно присоединёнными шлангами (стоит только их демонтировать и поставить правильно – проблема тут же решится), повреждение контуров гидропривода. Также иногда это прямая реакция на заклинивший поршень в колёсном цилиндре.
  • При торможении чувствуется биение, вибрации: со стороны педали или со стороны педали и руля. Как правило, это ответная реакция на коробление диска, ослабленное крепление суппорта или износ одного из элементов рулевого управления, подвески.
  • Колодки быстро стираются под углом. Главные виновники – неисправные суппорты.
Читать статью  Какие есть виды тормозных автомобильных систем: устройство и работа

Профилактика тормозной системы

В первую очередь, важно проводить профилактику суппорта. Практика показывает, что профилактику суппорта важно проводить не реже одного раза в два года и при каждой замене колодок. Обязательными мероприятиями является диагностика суппортов, их очистка и смазка.

Для смазки рекомендуется использовать высокотемпературные, нерастворимые в воде и химически стойкие пастообразные составы, совместимые с эластомерными и пластиковыми деталями. Для этого снимается пылезащитные колпачки и очищаются контактные поверхности, затем равномерно наносится смазка.

Одновременно с профилактикой суппортов проводят замену тормозной жидкости, удаление воздуха из системы.
Важными профилактическими мероприятиями также являются регулировка стояночного тормоза, диагностика вакуумного усилителя, проверка на видимые дефекты шлангов, проверка на износ колодок (для этого замеряется их остаточная толщина).

Своевременный осмотр, диагностика, очистка и обработка деталей смазочными пастами, замена отдельных деталей – это предотвращение дорогостоящего ремонта в будущем.

Для того, чтобы максимально систематизировать знания, проверить уровень своих умений, навыков по этой теме, рекомендуем обратить внимание на электронный интерактивный тренинг и систему проверки знаний «Тормозная система автомобиля» на базе электронной платформы ELECTUDE. Обучающий продукт включает 19 учебных модулей, 15 тестовых модулей. Удобный вариант для дистанционного обучения автомехаников, а также проверки знаний при подборе кандидатов на эту вакансию , проведения аудита и аттестации персонала СТО.

Обучение является модульным. Электронная программа позволяет перейти от азов физики к нюансам взаимной работы, включая роль каждого компонента системы. В обучающую платформу встроен специализированный тренажёр. Поэтому слушателям доступны симуляции различных неисправностей. На конкретных примерах можно отточить навыки и увеличить скорость диагностики, ремонта.


Ещё больше систематизированной информации по системам, устройству автомобиля.

Тормозная система: в ответе за безопасность всех участников дорожного движения

Тормозная система автомобиля

Автомобиль нужно не только разогнать и поддержать его скорость, но и остановить — за это отвечает тормозная система. О том, что такое тормозная система автомобиля, какие она выполняет функции, какие виды тормозных систем бывают, как они устроены и работают, читайте в данной статье.

Назначение тормозной системы автомобиля

Движущийся автомобиль обладает определенной кинетической энергией, и чем больше масса автомобиля, тем больше в нем запасается энергии. Для снижения скорости или полной остановки эту энергию необходимо у автомобиля «отнять». Наиболее просто достичь этого можно переводом кинетической энергии в энергию другого вида, например — в тепловую. Как это реализовать на практике? Например, с помощью сил трения — достаточно заставить колеса сильнее тереться о дорогу или иную поверхность, в результате кинетическая энергия перейдет в тепловую, а автомобиль остановится.

Именно эту задачу и решает тормозная система автомобиля: она за счет сил трения, возникающих в тормозном механизме, приводит к снижению скорости или полной остановке автомобиля. Также существует рекуперативное торможение (о котором мы писали ранее в статье «Система рекуперативного торможения»), но в нем используется тот же принцип преобразование кинетической энергии в энергию другого вида — например, в электрическую, за счет чего и происходит остановка транспортного средства.

Вообще, у тормозной системы есть не одна, а сразу две функции:

— Снижение скорости или полная остановка транспортного средства;
— Препятствие движению покоящегося транспортного средства.

За решение каждой из этих задач отвечают разные типы тормозных систем, о чем сказано ниже.

Типы и виды тормозных систем

Существует три типа тормозных систем по их применению:

— Рабочая тормозная система;
— Стояночный тормоз (или ручной тормоз);
— Запасная стояночная система.

Рабочая тормозная система — это основная система, которая используется во время движения автомобиля для снижения скорости и полной остановки, а также для кратковременного удержания автомобиля на месте до начала движения или до включения стояночного тормоза. Данная система присутствует на всех автомобилях.

Стояночный тормоз («ручник») — система, необходимая для удержания транспортного средства во время его стоянки, а также при остановке на горке и для начала движения на подъеме. Данный тормоз включается специальным рычагом, почему и получил название «ручник».

Запасная тормозная система дублирует основную, и при выходе последней из строя позволяет безопасно управлять автомобилем. Обычно в качестве запасной системы выступает один из контуров основной тормозной системы, но на некоторых транспортных средствах она выполняется в виде автономной системы.

Также тормозные системы можно разделить по типу используемых в них тормозных механизмов и приводов.

По типу тормозного механизма:

— С тормозными дисками;
— С тормозными барабанами;
— Комбинированные (на одной оси, обычно задней, устанавливаются барабанные тормоза, на другой — дисковые).

По типу привода:

— Системы с механическим приводом (чаще применяются на мотоциклах и компактных автомобилях, а также он повсеместно используется в стояночном тормозе);
— Системы с гидравлическим приводом (используются на большинстве современных автомобилей);
— Системы с пневматическим приводом (наиболее часто применяются на грузовых автомобилях);
— Системы с электромеханическим приводом;
— Комбинированные системы (в частности, гидравлические тормозные системы грузовых автомобилей часто дополняются пневматическим усилителем, который снижает усилие, необходимое для нажатия на педаль).

Ниже мы рассмотрим устройство дисковых и барабанных тормозных систем с гидравлическим приводом, которые на сегодняшний день являются наиболее распространенными в грузовых и легковых транспортных средствах.

Устройство и принцип действия тормозной системы

Как было сказано выше, тормозная система состоит из двух основных компонентов — тормозного механизма и тормозного привода. Тормозной механизм предназначен для непосредственно торможения автомобиля, а привод — для включения тормозного механизма.

Тормозной механизм, независимо от типа и устройства, имеет подвижный и неподвижный элемент. Первый вращается вместе с колесом, а второй закреплен на ступице, поэтому остается в покое. И именно трение между этими элементами вызывает снижение скорости и остановку автомобиля. В барабанном и дисковом тормозных механизмах подвижными являются, соответственно, барабан и диск, а неподвижными — колодки.

Схема тормозной системы

  1. тормозная колодка заднего тормозного механизма (барабанного);
  2. тормозной цилиндр заднего колеса;
  3. педаль тормоза;
  4. шток с поршнем;
  5. тормозной бачок;
  6. главный тормозной цилиндр;
  7. тормозная колодка переднего тормозного механизма (дискового);
  8. колесный тормозной цилиндр;
  9. трубопровод передних колес;
  10. трубопровод задних колес.

Барабанный тормоз. Этот тип тормозного механизма состоит из закрепленного на колесе барабане, внутри которого зафиксированы колодки и гидроцилиндры, прижимающие колодки к внутренней стороне барабана. Барабанные тормоза изобретены свыше 110 лет назад, однако они все еще применяются многими автопроизводителями для установки на задние колеса.

Дисковый тормоз. Состоит из закрепленного на колесе стального диска и суппорта с колодками. Колодки расположены таким образом, что они зажимают диск, как тиски — это и приводит к торможению автомобиля. Дисковые тормоза используются на автомобилях с 60-х – 70-х годов прошлого века, и на легковых машинах практически полностью вытеснили барабанные тормоза.

Основное преимущество дисковых тормозов заключается в том, что они меньше подвержены перегреву, так как колодки и сам диск лучше обдуваются воздухом, чем колодки в барабанном тормозе. С другой стороны, дисковые тормоза требуют приложения больших усилий, чем барабанные, поэтому они часто оснащаются пневматическим усилителем.

Привод тормозной системы необходим для передачи усилия от педали на тормозные механизмы. В гидравлическом приводе для этого используется жидкость, в механическом — стальные тросы.

Устройство гидравлического привода несложно, он содержит несколько элементов:

— Педаль тормоза;
— Главный тормозной цилиндр;
— Бачок с тормозной жидкостью;
— Колесные цилиндры (в дисковых тормозах обычно выполнены в суппортах);
— Гидравлические магистрали;
— Пневматический усилитель (не во всех автомобилях).

Принцип действия тормозной системы с гидравлическим приводом прост: при нажатии на педаль усилие передается на шток основного цилиндра, тормозная жидкость поступает в рабочие колесные цилиндры, которые приводят в движение колодки. При отпускании педали возврат колодок (как и самой педали) в исходное положение производится пружинами.

Обычно тормозная система выполняется многоконтурной, причем в каждом контуре есть свои главные и колесные цилиндры, поэтому выход из строя одного контура позволит безопасно управлять автомобилем.

В современных автомобилях имеются дополнительные системы, делающие торможение более эффективным. Наиболее известные из них — антиблокировочная система ABS, система блокировки дифференциала EDS, антипробуксовочная система ESP, система распределения тормоза EBD, усилитель экстренного торможения BAS и другие.

Рекомендации по эксплуатации и обслуживанию тормозной системы

Тормозная система автомобиля — это, в первую очередь, безопасность, поэтому ей необходимо уделять самое серьезное внимание, своевременно производить техническое обслуживание и грамотно эксплуатировать. Есть несколько простых рекомендаций, которые помогут продлить срок службы тормозной системы, сделать ее более надежной и эффективной.

Читать статью  Особенности прокачки тормозов с ABS

В первую очередь, необходимо следить за чистотой колодок и диска (или барабана), особенно опасны загрязнения пылью, песком и солью. Грязь в тормозах ухудшает их эффективность, а песок и подобные загрязнения приводят к усиленному (а к тому же и неравномерному) износу фрикционных накладок, диска и барабана. Поэтому тормозной механизм нужно регулярно чистить.

В теплое время года некоторую опасность представляют лужи — после проезда по воде эффективность тормозной системы снижается, поэтому тормозной механизм необходимо подсушить. Сделать это легко — нужно в движении несколько раз нажать на тормоз, колодки и диск (или барабан) нагреются, и вода быстрее испарится с них.

Неисправные тормоза необходимо как можно скорее ремонтировать. Это в равной степени относится и к приводу тормозов (могут выходить из строя магистрали, цилиндры и другие элементы), так и к тормозным механизмам. В частности, подлежат обязательной замене деформированные диски и барабаны. И, конечно же, необходимо менять колодки по мере их износа.

При установке новых колодок первые 200 км пробега рекомендуется аккуратно пользоваться тормозами, придерживаться спокойного стиля вождения и стараться полностью не выжимать педаль тормоза. Колодки и диск должны притереться, и только через 200-300 км пробега будет достигнута максимальная эффективность торможения.

Также нужно обратить внимание на то, что обслуживание и чистка тормозов могут оказывать негативное влияние на здоровье человека. Раньше в колодках активно применялся асбест, сейчас используются другие материалы, однако порошок, образующийся при истирании колодок и диска, тоже весьма опасен. Поэтому при чистке тормозных механизмов нельзя вдыхать пыль, а лучше пользоваться защитными средствами (маской или респиратором).

Своевременное обслуживание и грамотная эксплуатация тормозной системы значительно повышает безопасность езды на автомобиле, причем это в равной степени относится и к тем, кто едет в машине, и к пешеходам. На автовладельцах лежит большая ответственность, поэтому тормозной системе необходимо уделять самое пристальное внимание.

Тормозная система автомобиля, устройство, принцип работы

Тормозная система автомобиля

Тормозная система автомобиля входит в число механизмов, обеспечивающих безопасность движения.

Основной задачей ее является обеспечение снижения скорости движения вплоть до полной остановки авто путем воздействия на его колеса. Тормозные механизмы на транспортных средствах начали использоваться задолго до появления авто. Поначалу они были примитивными, но все же позволяли снизить вращение колес.

Появившиеся первые машины сразу же оснащались данными механизмами. С развитием транспортных средств развивались и системы снижения их скорости.

Классификация тормозных систем автомобиля

Тормозная система автомобиля состоит из нескольких видов механизмов, каждый из которых выполняет определенные функции.

Одни из них взаимосвязаны между собой, другие могут выполнять несколько функций одновременно.

Но в целом, тормозная система включает в себя такие их виды:

  • Рабочий механизм;
  • Стояночный;
  • Запасной;
  • Вспомогательные.

Рабочий тормоз является основным.

Именно при помощи него осуществляется замедление движения вплоть до полной остановки во время движения.

Управляется он за счет педали, установленной в салоне. Нажимая на нее ногой с разным усилием, водитель регулирует скорость замедления автомобиля.

Тормозная система автомобиля

Для исключения повышения оборотов силовой установки с одновременным замедлением, управление педалями акселератора и тормоза осуществляется одной ногой — правой. То есть, водитель либо управляет мотором, либо тормозами.

Предназначен для обездвиживания автомобиля во время стоянки и предотвращения самовольного его передвижения.

Организована работа этого типа тормозов так, что при стоянке водитель блокирует вращение колес.

Для этого также можно задействовать трансмиссию автомобиля (включенная передача не дает свободно вращаться колесам), но при постановке машины под уклоном трансмиссия не всегда может удержать автомобиль.

Тормозная система автомобиля

Используя же трансмиссию в паре со стояночным тормозом, можно достаточно эффективно обездвижить автомобиль, особенно если ручник послаблен и «не держит» автомобиль.

Дополнительно ручной тормоз является вспомогательным средством при начале движения на подъем.

Поскольку водитель не может одновременно управлять двумя педалями – газом и тормозом, то высока вероятность, что при попытке тронуться с места на подъем автомобиль откатиться назад.

В случае же использования ручника, машину можно удерживать, пока двигатель не сможет сдвинуть авто с места, а после тормоз отпустить, тем самым исключив вероятность отката назад.

Реализуется далеко не на всех автомобилях. Предназначен он для обеспечения торможения автомобиля в случае отказа рабочего механизма.

Может быть реализован как отдельная автономная система, воздействующая на тормозные механизмы колес, или же запасной тормоз может быть частью контура рабочей системы.

Тормозная система автомобиля

Зачастую этот тип на легковые авто не устанавливается, а его роль выполняется стояночный тормоз.

Встречаются на грузовых автомобилях и позволяют разгрузить рабочий тормоз при движении на затяжных спусках.

Также к вспомогательным механизмам относятся контуры системы, отвечающие за срабатывание тормозных механизмов прицепов.

Виды тормозных систем

Всего на автомобилях использовалось четыре вида тормозных систем, отличающиеся между собой по принципу действия.

Некоторые из них на автотранспорте уже не применяются, а некоторые были выбраны, как приоритетные.

Итак, на авто применялись такие виды тормозов:

  • Ленточные;
  • Механические;
  • Гидравлические;
  • Пневматические.

Ленточные тормоза использовались на первых авто и давно не применяются из-за слабой эффективности и требуемых значительных усилий от водителя, поэтому подробно их рассматривать не будем.

И хотя каждый вид тормозной системы включает в себя несколько типов устройств, основным из них является рабочий тормоз.

Состоит он из двух основных составляющих – привода и исполнительных механизмов, но об этом чуть позже.

А пока рассмотрим виды тормозных систем.

Механический тормоз

Механические тормоза стали применяться с появлением барабанных тормозных механизмов, устанавливаемых между колесом и его осью.

Состоял такой тип тормозов из механизмов, включавших в себя:

  1. Тормозной барабан;
  2. Колодки;
  3. Кулачковый вал и пружины, устанавливаемых на каждую ось колеса;
  4. Механизма управления, состоящего из системы тросиков и тяг.

Водитель при надобности воздействовал на механизм управления. Его усилие посредством тяг и тросиков передавалось на кулачковый вал.

Этот вал проворачивался и начинал разжимать колодки, заставляя их прижиматься к барабану. Возникающее трение замедляло вращение колеса.

Тормозная система автомобиля

Как рабочий тормоз такой тип привода уже не применяется, разве что в качестве стояночного тормоза он еще используется, но только на авто, оснащенных барабанными механизмами хотя бы на одной оси.

С пневматическим приводом

Последний тип привода, используемый на автотранспорте – пневматический, нашел большее применение на грузовых авто.

Работы такого типа идентичен гидравлическому, но в качестве рабочего элемента выступает сжатый воздух.

Краткая конструкция системы такова: имеются те же барабанные тормозные механизмы с кулачковым валом. Но соединен этот вал с рабочей тормозной камерой мембранного типа.

К этой камере подходят магистрали подачи воздуха. Давление воздуха обеспечивается компрессором и под давлением он сохраняется в ресиверах.

Управление механизмом осуществляется тормозным краном.

Тормозная система автомобиля

  • Водитель посредством педали открывает тормозным краном магистрали подачи воздуха.
  • Сжатый воздух попадает в рабочие камеры мембранного типа.
  • Мембрана соединена штоком с механизмом поворота кулачкового вала.
  • Сжатый воздух давит на мембрану, та отклоняется и толкает шток, который воздействует на механизм и вал проворачивается, разжимая колодки.

Тормозная система автомобиля

Тормоза с гидравлическим приводом

В легковых автомобилях распространение получил гидравлический тип привода.

В целом рабочий тормоз состоит из пяти элементов, цепь расположения которых выглядит так:

  • Педаль;
  • Усилитель (вакуумный);
  • Главный тормозной цилиндр;
  • Трубопроводы;
  • Рабочие цилиндры (входящие в конструкцию исполнительных механизмов);

Тормозная система автомобиля

В основу работы всей этой системы положена такое свойство жидкости, как отсутствие изменения объема при создании давления на нее (она не сжимается).

Благодаря этому и существует возможность использования жидкости в качестве элемента для передачи усилия.

Тормозная система автомобиля

Принцип работы такой системы очень прост: водитель прикладывает усилие, нажимая на педаль, а имеющийся в конструкции усилитель повышает его.

Далее усилие передается на поршни главного цилиндра. Те, перемещаясь, создают давление на жидкость, из-за чего она выдавливается из цилиндра, и по трубопроводам подается на рабочие цилиндры.

Поршни рабочих механизмов от полученного воздействия жидкости перемещаются, обеспечивая срабатывание рабочего механизма.

У барабанного механизма имеется два поршня рабочего цилиндра, которые взаимодействуют с колодками.

Тормозная система автомобиля

У дисковых тормозов в суппорте установлен только один рабочий цилиндр с поршнем. Но сам суппорт может перемещаться по своим осям крепления.

У этого механизма тормозной диск располагается между двух колодок, установленных в суппорте.

Поршень при создании давления на него прижимает только одну колодку к диску, вторая же прижимается суппортом, который смещается при давлении поршня в колодку и диск.

Тормозная система автомобиля

Данный тип привода сейчас оснащается дополнительными механизмами и системами, такими как вакуумный усилитель, облегчающих водителю создание усилие на жидкость, а такжеABS система, которая исключает полную блокировку колес при торможении, что не дает авто пойти юзом и значительно уменьшает тормозной путь.

Тормозная система автомобиля

При отпускании педали, установленные в главном цилиндре пружины, возвращают поршни в начальное положение, что приводит к сбросу давления в системе, и возврат рабочих поршней в исходную позицию.

Контуры тормозной системы

У гидравлического и пневматического типа тормозов существует такое понятие, как контуры.

Контур – это привод определенного количества тормозных механизмов без взаимодействия с остальными механизмами.

То есть, контур обеспечивает срабатывание тормозных механизмов только тех колес, к которым идет привод в рамках этого же контура.

Сейчас каждое авто оснащается как минимум двухконтурной системой тормозов.

Делаются контуры для того, чтобы обеспечить срабатывание тормозов даже при отказе одного из них, поскольку между собой они не взаимодействуют.

Как не трудно догадаться, это как минимум в два раза повышает безопасность движения.

Читать статью  ABS в автомобиле – зачем оно нужно, как работает и что может в ней сломаться

Для примера рассмотрим две ситуации.

Машина не имеет контуров и весь привод объединен в один.

При пробое магистрали, рабочий элемент (жидкость, воздух) травит, не обеспечивая создание нужного давления для срабатывания тормозных механизмов, авто практически лишается тормозов.

У машины имеется двухконтурная система.

В этом случае, каждый контур обеспечивает привод двух механизмов, при пробое одного из них, второй продолжает работать в обычном режиме, поскольку он независим от другого контура – тормозная система сохраняет работоспособность, но только двух колес, общая эффективность тормозов падает, но они все же работают.

Как правило в один контур зацикливаются переднее левое колесо с задним правым и переднее правое колесо с задним левым, так называемое диагональное подключение.

Но существуют тормозные системы и с параллельным подключением.

Барабанные и дисковые исполнительные механизмы

Основная работа при торможении лежит на исполнительных механизмах, ведь именно они обеспечивают замедление вращения колеса.

В основу их работы положена сила трения, поэтому все тормозные механизмы на авто – фрикционного типа.

На автомобилях распространение получили два типа таких механизмов – барабанные и дисковые.

Каждый из них имеет свои конструктивные особенности, преимущества и недостатки.

Примечательно, что комбинирование их вполне приемлемо. Так, у многих авто все механизмы могут быть либо только барабанными (обычно на грузовиках), или только дисковыми (многие легковые авто).

Но также встречается и их комбинация – на передних колесах устанавливаются дисковые, а на задних – барабанные механизмы.

Тормозной механизм дискового типа.

Сейчас такой механизм все чаще используется, благодаря ряду преимуществ перед барабанным типом.

Конструктивно он состоит из нескольких элементов:

Диск выступает одной из фрикционных частей механизма и используется он для создания трения при торможении. Закреплен он на ступице и вращается с идентичной колесу скоростью.

Колодки – вторая фрикционная составляющая. За счет прижима их к диску, между этими элементами создается трение, которое обеспечивает снижение скорости вращения диска, а вместе с ним и колеса.

Тормозная система автомобиля

Для повышения силы трения, на колодках имеются специальные фрикционные накладки.

В конструкцию суппорта входит рабочий цилиндр привода. Именно эта составляющая обеспечивает прижим колодок.

Конструкции его бывают разные — как однопоршневая (наиболее распространена), так и двух двухпоршневая.

Выглядит конструкция этого механизма так: над диском закрепляется суппорт с поршнями, при этом рабочие поршни (один или два) располагаются перпендикулярно боковым поверхностям этого диска.

Между суппортом и двумя боковыми (рабочими) поверхностями диска помещены колодки. В расторможенном состоянии, между фрикционными составляющими имеется зазор, поэтому колодки не мешают вращаться диску.

Тормозная система автомобиля

Теперь немного о том, как срабатывают механизмы с однопоршневым и двухпоршневым суппортами.

В первом случае суппорт может смещаться по направляющим, что и позволяет одновременно прижимать обе колодки.

Действует это так: при возрастании давления в рабочем цилиндре, поршень выходит и начинает прижимать колодку. При этом создается обратное усилие, которое перемещает суппорт по направляющим.

Смещаясь, он корпусом начинает прижимать вторую колодку. В результате происходит выравнивание усилия прижима колодок с обеих сторон диска.

В двухпоршневом же суппорте, его перемещение не предусмотрено, поскольку каждую колодку прижимает свой поршень.

Устройство и работа барабанного тормозного механизма.

Конструкция барабанного исполнительного механизма отличается от дискового, причем кардинально.

Устройство его включает в себя:

  • Барабан;
  • Колодки;
  • Двухпоршневой рабочий цилиндр;
  • Щит;
  • Стяжные пружины.

Тормозная система автомобиля

Как и в случае с дисковым механизмом, у барабанного имеются две фрикционные составляющие, между которыми возникает трение при торможении. Здесь их роль выполняют барабан и две колодки, выполненных в виде полумесяца.

Барабан является подвижным элементом, он располагается на оси и вращается вместе с колесом. Неподвижным же элементом является щит с закрепленными на нем рабочим цилиндром (вверху) и опорой колодок (внизу).

Колодки (с фрикционными накладками) размещены так, что своими вершинами упираются в поршни цилиндра и опору.

Удерживают их в таком положении за счет стяжных пружин (вверху и внизу) и прижимов. Все элементы, располагающиеся на щите, получаются помещенными внутрь барабана, то есть они закрыты им.

Тормозная система автомобиля

Работает все очень просто: при нажатии на педаль, поршни выходят из цилиндра, и преодолевая усилие пружин, разводят колодки.

Это перемещение приводит к тому, что колодки начинают прижиматься к внутренней поверхности (рабочей) барабана, что и обеспечивает его замедление вращения.

При отпускании педали, пружины возвращают колодки в исходное положение.

Как уже отмечено, каждый из применяемых типов механизмов имеет свои достоинства и недостатки.

К положительным качествам дисковых механизмов относится:

  • Высокая эффективность;
  • Меньшее время на срабатывание;
  • За счет открытой конструкции обеспечивается вентиляция (механизм лучше охлаждается, а также отводятся продукты износа);
  • Быстрое удаление влаги;
  • Легкость разборки при обслуживании и ремонте.

Тормозная система автомобиля

Но вместе с тем, такие механизмы изнашиваются быстрее, поэтому их обслуживание, с заменой расходных материалов, нужно проводить чаще.

Открытая конструкция имеет и негативные стороны.

Во-первых, между колодкой и диском попадает больше сторонних частиц, что увеличивает скорость износа.

Во-вторых, влаге значительно проще попасть на рабочие элементы. При этом, если диск будет сильно разогрет, высока вероятность его коробления.

Также такие механизмы сложно использовать как элементы стояночной системы.

Что касается барабанных механизмов, то к их достоинствам относятся:

  • Большой ресурс без надобности замены расходных материалов;
  • Рабочие элементы защищены от попадания сторонних частиц (они закрыты);
  • Высокая устойчивость барабана к резким перепадам температур;
  • Возможность использования в качестве элемента стояночного тормоза (именно из-за этого очень часто такие механизмы используют на задних колесах).

Тормозная система автомобиля

Но такие тормоза менее эффективны, существует вероятность их отказа при сильном нагреве, обладают более сложной конструкцией, что осложняется ремонт.

К тому же, разрушение пружин или самих колодок может привести к заклиниванию механизма.

Принцип работы стояночного тормоза

Как и в рабочей системе, стояночный тормоз состоит из двух составляющих – привода и исполнительного механизма.

Зачастую в стояночном тормозе используется механический тип привода, который обладает простотой конструкции и надежность.

В качестве исполнительных механизмов обычно используются барабанные тормоза, для чего в их конструкцию добавлены специальные рычаги.

Весь привод состоит из храпового механизма, установленного в салоне связанного с тросом, тянущимся под автомобилем к тормозным механизмам, где он соединяется с рычагами.

Тормозная система автомобиля

Принцип работы очень прост: поднимая рычаг в салоне, водитель задействует храповой механизм, исключающий самовольное опускание ручника.

В результате этого действия, водитель тянет трос, а тот в свою очередь обеспечивает перемещение рычага, который разводит колодки, прижимая их к барабану.

Для растормаживания водитель нажимает клавишу на рычаге, тем самым выводя из зацепления собачку из храпового механизма. Это позволяет опустить рычаг и привести весь механизм в исходное положение.

Недостатком такого привода ручного тормоза является надобность в периодическом регулирования натяжения троса. Также трос со временем может перепреть, и его придется менять.

В современных системах ручного тормоза применяются электрические приводы. Причем некоторые из них даже используются в качестве исполнительного механизма дисковые тормоза.

Также такой тип стояночного тормоза может блокировать не колеса, а трансмиссию.

Тормозная система автомобиля

Суть такого типа привода сводится к тому, что в рабочие механизмы устанавливаются электродвигатели, которые и воздействуют на колодки.

Но такие приводы считаются конструктивно сложными, что значительно повышает вероятность их поломки. Поэтому они пока не получили широкого распространения.

Многие автопроизводители продолжают отдавать предпочтение простому и дешевому тросовому ручному тормозу.

Диагностика тормозной системы

Для диагностирования общей эффективности тормозной системы зачастую применяются специальные стенды.

Тормозная система автомобиля

Наибольшее распространение получили барабанные стенды, позволяющие определить усилие, создаваемое тормозной системой на каждом колесе и время срабатывания системы.

Затем исходя из показаний, производится обслуживание и ремонт.

Народные методы диагностики тормозов.

Одним из таких методов является замер тормозного пути. Именно этот метод положен в основу площадочного стенда.

Суть метода сводиться к движению авто с определенной скоростью по ровной площадке с последующим экстренным торможением.

После этого замеряется тормозной путь и на основе замеров и сравнения их с номинальным значением, указанным в тех. документации к авто, определяется эффективность тормозов.

К примеру, на ВАЗ 2109 в полностью загруженном состоянии тормозной путь на сухой ровной поверхности при скорости 80 км/ч должен составлять примерно 38 м.

Значение меньше или таковое указывает на отличную работу тормозов, большее значение сигнализирует о проблемах в работе.

Тормозная система автомобиля

Недостатком этого метода является невозможность определения эффективности работы тормозов на каждом колесе и время срабатывания привода.

Также на показания в значительной мере влияют дорожные условия при проведении диагностики (мокрая поверхность дороги или сухая и т.д.).

Уход за тормозной системой автомобиля

Тормозная система играет одну из основных ролей в обеспечении безопасности при движении на автомобиле.

Поэтому в обязательном порядке необходимо следить за ее состоянием и своевременно проводить техническое обслуживание.

Поскольку что в рабочем, что в стояночном тормозе составных элементов немного, то уход за всей системой не очень сложен.

В перечень работ по обслуживанию входит:

  • Контроль уровня рабочей жидкости в бачке;
  • Прокачка гидравлического привода для удаления воздуха из системы;
  • Замена изношенных колодок;
  • Проверка и регулировка ручника.

Помимо этого, также периодически следует осматривать состояние гидравлических магистралей, особенно их резиновых частей.

Тормозная система автомобиля

Что касается дисков и барабанов, то они тоже изнашиваются, но очень медленно, поэтому замене они подлежат очень редко, если, конечно, диск не покоробило от перепада температур.

Особенности ремонта элементов тормозной системы.

Следует отметить, что ремонт тормозов авто не является особо дорогостоящим, если он не оборудован дополнительно вспомогательными системами.

А вот если имеется та же АБС, да еще включающая в себя несколько систем (антиблокировка колес и система экстренного торможения) и на премиальном авто, к примеру, любой из современных Ауди, неисправности именно с этими системами могут обойтись очень дорого.

Тормозная система автомобиля

Какой бы тормозной системой не оснащался автомобиль, она требует постоянного контроля работоспособности, а также обслуживания и ремонта, поскольку это значительно влияет на безопасность движения.

Без определенных знаний все выше перечисленное сделать сложно, поэтому мы надеемся, что после прочтения данной статьи вы начали хоть немного разобраться в этих вопросах.

Источник https://pro-sensys.com/info/articles/obzornye-stati/tormoznaya-sistema/

Источник https://www.autoopt.ru/articles/products/4040032

Источник https://autotopik.ru/obuchenie/811-tormoznaya-sistema-avtomobilya.html

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
