Техническое обслуживание ходовой части автомобиля

Техническое обслуживание ходовой части автомобиля

В процессе эксплуатации автомобиля происходят отказы элементов ходовой части, доля которых составляет около 15% от общего их количества. Продольные и поперечные балки рамы подвергаются изгибу, в них появляются трещины, изломы, ослабевают заклепочные и болтовые соединения. В переднем мосту прогибается, а иногда скручивается, балка, изнашиваются подшипники и их посадочные места в ступицах колес, изнашиваются шкворни и их втулки, разрабатываются отверстия в диске под шпильки крепления колес, изменяется упругость, ломаются рессоры и пружины подвески автомобилей, деформируется обод, повреждаются шины, изнашиваются и разрушаются покрышки и камеры и др. В результате указанных неисправностей изменяются углы установки передних колес, и соответственно, затрудняется управление автомобилем, повышается износ шин, увеличивается расход топлива вследствие повышения сопротивления качению колес, увеличивается вероятность дорожно-транспортного происшествия.

Особого внимания заслуживают шины, на которые приходится до 14% эксплуатационных затрат. Разрушение покрышек и камер может происходить в результате дефектов, допущенных в производстве, или по причинам эксплуатационного характера.

Техническое обслуживание ходовой части автомобиля включает в себя:

• периодическую проверку и регулировку углов установки передних колес;
• проверку зазоров в подшипниках ступиц передних и задних колес и шкворневых соединениях передней подвески;
• проверку состояния рамы и рессорной подвески, включая амортизаторы;
• проверку состояния шин и создание нормального внутреннего давления воздуха в них;
• крепление и смазку деталей ходовой части.

Ежедневное техническое обслуживание (ЕО) подвески автомобиля заключается в визуальном осмотре ее элементов. При осмотре упругих элементов необходимо обращать внимание на целостность упругих элементов, стремянок рессор, стяжных хомутов, пальцев и втулок серег, опорных подушек, потерю упругости пружинами и листами рессоры. Проверяется надежность крепления рессор. У амортизатора не должно быть потеков технической жидкости. У автомобилей с независимой подвеской проверяется техническое состояние верхних и нижних рычагов, стоек, резьбовых соединительных пальцев и втулок. У независимой подвески, не имеющей шкворневого соединения, проверяется состояние шаровых шарниров и шаровых опор. Реактивные штанги должны быть надежно закреплены. Пальцы реактивных штанг и вкладыши шарниров не должны быть изношены. Проверяется геометрия реактивных штанг и стабилизатора поперечной устойчивости, целостность его опорных втулок.

Диски колес не должны иметь трещин. Проверяется надежность крепления дисков колес. У стопорного кольца не должно быть дефектов. Не допускается деформация диска колеса. Шины автомобиля не должны иметь порезов, пробоин, расслоений. Остаточная высота протектора должна быть больше минимальной регламентированной правилами дорожного движения. Давление воздуха в шинах должно соответствовать рекомендациям завода изготовителя. Неравномерный износ шин указывает на нарушение углов развала и схождения управляемых колес. Не допускается эксплуатация автомобиля с шинами разного размера и рисунком протектора.

При движении автомобиля необходимо следить за работой амортизаторов и биением колес. Причиной биения колес является нарушение балансировки. Балансировку колес проводят на станках для балансировки колес, путем установки на диск колеса свинцовых грузиков с металлическими прижимами. Рекомендуется после длительной поездки проверить температуру ступиц колес. Сильный нагрев ступицы колеса указывает на чрезмерную затяжку подшипников ступиц колес.

При техническом обслуживании №1 (ТО-1) производят тщательный осмотр всех элементов подвески автомобиля. Проверяется надежность их крепления, производятся крепежные работы. В регламентные работы проведения технического обслуживания №1 включена проверка люфтов в подшипниках ступиц колес. При наличии люфта или повышенном нагревании ступицы колеса при движении автомобиля, необходима его регулировка. Проведя регулировку (колесо должно вращаться без заеданий) нужно удалить старую пластичную смазку и заложить новую. Смазка трущихся поверхностей производится согласно химмотологической карте смазки автомобиля. При наличии люфтов в резьбовых или шаровых соединениях (независимая подвеска) производят их замену.

Техническое обслуживание №2 (ТО-2) включает все работы, производимые при техническом обслуживании №1. В обязательном порядке проверяются углы развала и схождения колес, продольный наклон шкворня. Проверку углов производят специальной линейкой или прибором, в конструкции которого имеется ватерпас. Для точного измерения углов используются установки, имеющие индикаторы или оптическую систему. Для увеличения срока службы шин рекомендуется производить перестановку колес автомобиля в порядке, указанном заводом-изготовителем.

Подвеска и колеса обеспечивают сцепление автомобиля с дорогой и его устойчивость. Работа органов управления автомобилем (рулевого управления и тормозной системы) зависит от их технического состояния. Залог безопасности дорожного движения: исправная подвеска и колеса автомобиля. Для поддержания их в исправном состоянии необходимо своевременно и в полном объеме проводить техническое обслуживание.

Регулирование подшипников ступиц передних колёс проводится в следующем порядке:

• снять крышку ступицы и ослабить гайку подшипника, затем, поворачивая ступицу (колесо), проверить легкость вращения. В случае тугого вращения, которое не является следствием трения тормозных колодок о барабан, следует снять ступицу и выяснить, не вызвано ли это повреждением подшипников или сальника;
• поворачивая ступицу (колесо) в обоих направлениях для правильной установки роликов между кольцами подшипников, затянуть гайку подшипника до тугого вращения ступицы (колеса);
• отвернуть гайку приблизительно на 1/6 оборота до совпадения штифта гайки с ближайшим отверстием в замковой шайбе;
• проверить ступицу (колесо) на лёгкость вращения без ощутимого зазора;
• затянуть контргайку крепления подшипников с моментом 137 — 157Н·м (14 — 16кгс·м) и отогнуть для стопорения контргайки замковую шайбу контргайки на одну из её граней;
• проверить вращение ступицы (колеса), проворачивая в двух направлениях.

Вращение ступицы (колеса) должно быть свободным и равномерным. При проверке вращения ступицы колеса осевой ход не допускается.

Качество регулирования подшипников проверяется контрольным пробегом до 10 км. Если наблюдается сильный нагрев, следует повторить регулирование.

Регулировку осевого люфта ступичного подшипника необходимо проводить следующим образом:

• переднюю часть автомобиля установить на опоры;
• отвернуть переднее колесо с нужной стороны;
• отжать тормозные колодки от диска. Если необходимо, отвернуть суппорт, чтобы они могли свободно перемещаться;
• снять крышку ступицы, используя съемник;
• ослабить болт с внутренним шестигранником стопорного зажима и при одновременном проворачивании ступицы сдвигать зажим до тех пор, пока она не будет свободно проворачиваться;
• затем снова отвернуть болт стопорного зажима на 1/3 оборота. Ударяя пластмассовым молотком по концу оси, ослабить усилие между деталями;
• установить контрольный прибор (рисунок 1) на ступице 4;
• измерить осевой люфт ступицы. Перед каждым измерением проворачивать ступицу, но не во время измерения. Люфт должен находиться в пределах от 0,2 до 0,4 мм;
• затянуть шестигранным ключом болт стопорного зажима моментом 10—16 Н·м и снова измерить люфт подшипника ступицы. Люфт выставлен правильно, если шайбу, находящуюся между наружным подшипником и зажимом, можно провернуть с небольшим усилием;
• нанести на крышку ступицы смазку и запрессовать;
• установить колесо и опустить автомобиль.

Затянуть болты крепления колес моментом 160—180 Н·м.

1 — индикатор; 2 — болт; 3 — кронштейн; 4 — ступица колеса

Рисунок 1 — Проверка осевого зазора подшипников ступицы переднего колеса приспособлением 7834.9505

Регулировка подшипников ступиц задних колес производится при снятых полуосях и вывешенных колесах с помощью регулировочной гайки. Момент затяжки гайки 60– 80 Н·м при одновременном вращении колеса в обоих направлениях. Затем отвернуть гайку на 1/3 оборота (120°), установить замочную шайбу и затянуть контргайку моментом 250– 300 Н·м. При этом колесо должно свободно вращаться, а подшипники не иметь заметного зазора.

Состояние шкворневого соединения оценивают по зазорам — радиальному между шкворнем и его втулками и осевому — между кулаком балки переднего моста и проушиной поворотного кулака.

Радиальный зазор определяют с помощью прибора Т-1 (который состоит из штатива и индикатора часового типа) по величине перемещения поворотного кулака относительно кулака балки переднего моста. В целях повышения точности измерений рекомендуется предварительно определить люфт и отрегулировать люфт в подшипниках ступиц передних колес. Стрелку индикатора устанавливают на ноль шкалы. Подняв домкратом 2 (рисунок 2) переднее колесо автомобиля, закрепляют стойку индикатора 1 прибора на балке переднего моста, а ножку индикатора располагают горизонтально и упирают в нижнюю часть опорного диска тормоза.. Затем опускают колесо на пол (при опускании колесо отклонится наружу, и в результате в шкворневом соединении может быть обнаружен радиальный зазор А) и по отклонению стрелки индикатора определяют величину зазора А. Так как зазор замеряется на большем радиусе, чем расположены втулки шкворня, показания индикатора следует уменьшить вдвое. Радиальный зазор допускается не более 0,75 мм .

а — колесо вывешено; б — колесо опущено на пол; 1 — индикатор прибора; 2 — домкрат; А — радиальный зазор; Б — осевой зазор

Рисунок 2 — Замер величины зазора в шкворневом соединении

Осевой зазор Б проверяют, вставляя плоский щуп между кулаком балки передней оси и верхним ушком поворотного кулака; при этом колесо не вывешивают. Осевой зазор обычно в два раза превосходит радиальный и не должен превышать 1,5 мм . В случае необходимости величину зазора регулируют прокладками, устанавливаемыми между кулаком балки и верхним ушком поворотного кулака.

К основным неисправностям подвески автомобилей относятся: потеря упругости или поломка рессор, износ пальцев рессор и их втулок, утечка жидкости из амортизаторов.

Не допускаются трещины или поломки хотя бы одного листа рессоры, неприлегание и расхождение листов рессор, повреждения кронштейнов крепления рессор, резиновых втулок и подушек, ослабление затяжки пальцев рессор и стопорных болтов, хомутиков и стремянок, а также течь жидкости из амортизаторов и ослабление их крепления.

В объем работ по техническому обслуживанию подвесок автомобилей входит:

• при ЕО — проверка исправности рессор и амортизаторов внешним осмотром;
• при ТО-1 — проверка состояния рессор, амортизаторов, пружин и рычагов независимой передней подвески, штанг и стоек стабилизатора поперечной устойчивости, проверка крепления стремянок, стяжных болтов кронштейнов и чашек рессор, пальцев рессор, кронштейнов балансирной задней подвески и реактивных штанг, смазка пальцев рессор, проверка наличия и доливка масла в балансиры задней подвески;
• при ТО-2 — проверка отсутствия перекосов переднего и заднего мостов, затяжка хомутиков, стремянок и болтов накладных ушков рессор, пальцев рессор и амортизаторов, стопорных болтов пальцев рессор, рычагов передней независимой подвески, штанг и стоек стабилизатора поперечной устойчивости.

1. Уход за рессорами

Износ деталей подвески во многом зависит от условий эксплуатации автомобилей. Так, при усиленном загрязнении, износ пальцев рессор увеличивается в среднем на 24 — 33%. Значительно снижается долговечность рессор вследствие коррозии, появляющейся при их загрязнении и отсутствии смазки. Поломка рессор возможна при движении с большой скоростью по плохой дороге. При слабой затяжке стопорных болтов пальцев рессор разрушаются отверстия в кронштейнах и серьгах подвески.

Подтяжку креплений деталей рессорной подвески надо производить равномерно, с учетом рекомендуемых заводами моментов затяжки. Так, на автомобилях ЗИЛ, гайки стремянок рессор надо затягивать, прикладывая момент 166…294,2 н·м (25…30 кГм), а затяжку гаек стремянок крепления накладных ушков с моментом 32…98 н·м (5…10 кГм), на автомобилях ГАЗ момент затяжки гаек стремянок задних рессор должен находиться в пределах 8…9 н·м (7…9 кГм).

При разрушении резиновых опор в подвеске грузовых автомобилей ГАЗ их необходимо заменить. Для устранения зазора между упорной резиновой подушкой и чашками передних концов рессор можно наклеить на изношенную упорную подушку резиновую пластину.

В случае появления скрипа листов рессор во время движения автомобиля, а также коррозии на листах не реже одного раза в год необходимо промывать листы рессоры керосином и смазывать графитной смазкой УСсА или смесью, состоящей из 30% солидола, 30% графитного порошка и 40% масла трансмиссионного автомобильного летнего. Чтобы ввести смазку между листами без разборки рессоры, следует отпустить хомутики и разгрузить рессоры, приподняв переднюю или заднюю часть рамы автомобиля до отрыва колес от пола, предварительно отсоединив стойки амортизаторов. Смазку вводят специальной струбцинкой, а при ее отсутствии листы следует разжимать с помощью отвертки или другого инструмента.

На легковых автомобилях для смазки рессор, заключенных в чехлы, следует развязать и отогнуть чехлы на половину их длины с каждого конца рессор поочередно. Разжимать концы листов следует осторожно во избежание повреждения прокладок. Поврежденные прокладки необходимо заменить.

Для смазки пальцев рессор применяют солидол С или пресс-солидол С. Смазку нагнетают через пресс-масленки с помощью солидолонагнетателя до тех пор, пока из зазоров не выдавится вся загрязненная смазка и не покажется свежая. Засорившиеся смазочные каналы прочищают с помощью гидропрсбойника.

Рессоры разбирают и собирают с помощью специальных приспособлений или в тисках. Рессорные листы с трещинами или с местным износом, превышающим допустимое значение, выбраковывают. Подкоренные и коренные листы с обломанными концами переделывают на короткие.

Стрелу прогиба листа определяют по шаблону. При небольшом изменении прогиба лист правят в холодном состоянии вручную ударами молотка со стороны вогнутой поверхности на подставке с выемкой необходимого радиуса или на специальном стенде. Рессорные листы, утратившие форму в значительной степени, нагревают до температуры 700-800°С и правят по шаблону. После правки листы нагревают до температуры 850-880°С и закаливают в масле, нагретом до температуры 60°С, а затем подвергают отпуску при температуре 450-500°С. Рекомендуется для повышения усталостной прочности и срока службы рессорные листы подвергать дробеструйной обработке или прокатывать на специальном стенде.

Выбракованные листы заменяют новыми или изготовленными из рессорной ленты.

Изношенные рессорные втулки, центральные болты и стремянки заменяют новыми.

Подготовленные к сборке листы сжимают винтовым или гидравлическим приспособлением, предварительно пропустив через них стержень-оправку (рисунок 3). После сжатия листов вместо оправки устанавливают центральный болт и затягивают гайку. Сборка рессоры выполнена правильно, если концы листов соприкасаются без зазора. Отремонтированные рессоры подвергают осадке и испытывают. У автомобильных рессор контролируют стрелу прогиба в свободном состоянии.

Рисунок 3 — Запрессовка шарниров в ушко рессоры с помощью специальных оправок и проверка прогиба стрелы рессоры

2. Техническое обслуживание амортизаторов

Во время эксплуатации какой-либо регулировки амортизаторы не требуют. Однако, если обнаружено замедленное гашение колебаний автомобилей после переезда препятствия, то амортизатор необходимо проверить. В заводских условиях его характеристики проверяются на стенде. Если нет стенда, следует зажать амортизатор вертикально за нижнюю проушину и прокачать за верхнюю проушину не менее пяти раз. У исправного амортизатора шток должен перемещаться равномерно, без рывков и вибраций при приложении постоянной нагрузки в 300 Н (30 кгс). Время перемещения на длине рабочего хода растяжения — не более 15 с.

Если амортизатор прокачивается без сопротивления или, наоборот, сопротивление очень велико, его следует заменить или отремонтировать.

В процессе эксплуатации у амортизатора может появиться подтекание масла через уплотнение штока в верхней части. Для устранения негерметичности достаточно подтянуть гайку резервуара. При подтяжке одновременно увеличивается натяг резинового сальника штока. Для подтяжки гайки резервуара амортизатор необходимо закрепить за нижнюю проушину в тисках и поднять за верхнюю проушину кожух в крайнее верхнее положение.

Гайку подтянуть специальным ключом моментом 90…150 Н·м (9…15 кгс·м).

1 — нижняя проушина; 2 — корпус клапана сжатия; 3 — диски клапана сжатия; 4 — дроссельный диск клапана сжатия; 5 — пружина клапана сжатия; 6 — обойма клапана сжатия; 7 — тарелка клапана сжатия; 8 — гайка клапана отдачи; 9 — пружина клапана отдачи; 10 — поршень амортизатора; 11 — тарелка клапана отдачи; 12 — диски клапана отдачи; 13 — кольцо поршня; 14 — шайба гайки клапана отдачи; 15 — дроссельный диск клапана отдачи; 16 — тарелка перепускного клапана; 17 — пружина перепускного клапана; 18 — ограничительная тарелка; 19 — резервуар; 20 — шток; 21 — цилиндр; 22 — кожух; 23 — направляющая втулка штока; 24 — уплотнительное кольцо резервуара; 25 — обойма сальника штока; 26 — сальник штока; 27 — прокладка защитного кольца штока; 28 — защитное кольцо штока; 29 — гайка резервуара; 30 — верхняя проушина амортизатора; 31 — гайка крепления верхнего конца амортизатора передней подвески; 32 — пружинная шайба; 33 — шайба подушки крепления амортизатора; 34 — подушки; 35 — распорная втулка; 36 — кожух амортизатора передней подвески; 37 — буфер штока; 38 — резинометаллический шарнир

Рисунок 4 — Амортизаторы передней и задней подвесок

2.1. Снятие и установка амортизатора

Снятие амортизатора передней подвески необходимо производить в следующем порядке:

• для облегчения доступа к амортизатору следует повернуть колесо до отказа в сторону передней части лонжерона;
• отвернуть гайку нижнего пальца амортизатора, снять шайбу и резиновую втулку;
• отвернуть такую же гайку на верхнем пальце, снять также шайбу и резиновую втулку;
• снять амортизатор с автомобиля.

Установка амортизатора выполняется в обратной последовательности. Снятие амортизатора задней подвески производится аналогично.

2.2. Ремонт амортизаторов

Разборку амортизатора следует производить только в случае явных неисправностей амортизатора. Степень разборки зависит от характера неисправности. Так, если подтяжка гайки резервуара не исключила подтекание жидкости, то амортизатор необходимо частично разобрать.

Разборку амортизаторов производить в следующем порядке:

• зажать в тисках нижнюю проушину, выдвинуть шток за верхнюю проушину вверх отказа и отвернуть гайку резервуара;
• осторожно раскачать за шток обойму сальника и приподнять цилиндр из резервуара;
• удерживая цилиндр одной рукой и не вынимая его из резервуара, медным молотком выбить направляющую штока из цилиндра;
• опустить цилиндр на дно резервуара и, удерживая его, вынуть шток с поршнем; слить жидкость из резервуара и цилиндра в мерный стакан;
• вынуть цилиндр из резервуара и, зажав в тисках корпус клапана сжатия за нижнюю часть, раскачать цилиндр и освободить его от корпуса клапана. Как правило, клапан сжатия не разбирается, а только тщательно промывается керосином и запрессовывается в цилиндр на прежнее место.

Перед осмотром и анализом технического состояния деталей их необходимо промыть в керосине и продуть сжатым воздухом. Герметичность амортизатора зависит от качества поверхностей сопрягаемых деталей, уплотнений и их размеров. При осмотре надо обратить внимание на следующее:

• шток амортизатора нуждается в замене, если на его рабочей поверхности имеются царапины, задиры, коррозия или повреждение хромированного слоя;
• сальник штока следует заменить при износе или повреждении кольцевых гребешков на внутренней рабочей поверхности;
• уплотнительное кольцо резервуара заменяется, если оно повреждено при разборке, сильно деформировано или дало усадку;
• цилиндр амортизатора нуждается в замене, если на его рабочей поверхности имеются задиры или следы коррозии. При этом, как правило, заменяют и поршень в сборе;
• втулка направляющей штока подлежит замене, если ее внутренний диаметр более 16,05 мм, а также если поверхность отверстия втулки имеет царапины или задиры.

Сборку амортизаторов при разобранном клапане сжатия следует начинать со сборки клапана сжатия в следующем порядке:

• закрепить в тисках болт клапана и установить на него пружину, тарелку, корпус клапана, дроссельные диски и ограничительную тарелку. Затянуть гайку моментом 16…22 Н·м (1,6…2,2 кгс·м). Проверить наличие проворачивания тарелки;
• на корпус клапана сжатия установить цилиндр и легкими ударами медного молотка осадить цилиндр до плотного соприкосновения его торца с корпусом клапана.

Далее необходимо приступить к сборке самого амортизатора в следующем порядке:

• закрепить в тисках за проушину шток с крышкой кожуха и установить на него гайку резервуара, шайбу и пыльник. Предварительно на внутреннюю поверхность сальника штока нанести слой смазки ЦИАТИМ-201 или Литол-24, вставить сальник в обойму и установить сальник с обоймой на шток вместе с тарелкой сальника;
• в направляющую штока установить втулку, пружину, а на проточку направляющей надеть уплотнительное кольцо и установить подсобранную направляющую на шток;
• собрать на штоке поршень c клапаном отдачи — установить ограничительную тарелку, пружину с тарелкой, поршень, диски, тарелку и гайку клапана отдачи. Гайку затянуть моментом 16…22 Н·м (1,6…2,2 кгс·м) и раскернить в двух противоположных местах по резьбе;
• зажать резервуар за проушину в тисках в вертикальном положении, опустить цилиндр с клапаном отдачи в резервуар на половину его высоты, залить половину жидкости в цилиндр, а оставшуюся часть жидкости — в резервуар. Вынуть цилиндр из резервуара и, поддерживая цилиндр над резервуаром, проверить истечение жидкости через клапан сжатия. При правильной сборке должно быть капельное истечение жидкости;
• вставить без перекоса шток с поршнем в цилиндр, установить направляющую штока в цилиндр и медленно, чтобы не было выплеска жидкости, опустить цилиндр в резервуар;
• завернуть гайку моментом 70…90 Н·м (7…9 кгс·м) при выдвинутом штоке. При затяжке гайки направляющая штока запрессуется в цилиндр.

После сборки амортизатора следует несколько раз задвинуть-выдвинуть шток до появления равномерного усилия по всей длине его хода. Для проверки герметичности амортизатора рекомендуется после сборки выдержать его в горизонтальном положении с задвинутым до отказа штоком не менее 10 часов.

назначение и общее устройство ходовой части автомобиля

Ходовая часть автомобиля предназначена для перемещения автомобиля по дороге, причем с определенным уровнем комфорта, без тряски и вибраций. Механизмы и детали ходовой части связывают колеса с кузовом, гасят его колебания, воспринимают и передают силы действующие на автомобиль.

Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами, и быстрые колебания с малыми амплитудами. От быстрых колебаний защищает мягкая обивка сидений, резиновые опоры двигателя, коробки передач и так далее. Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины. Ходовая часть состоит из передней подвески, задней подвески, колес и шин.

Подвеска колес автомобиля

Подвеска предназначена для смягчения и гашения колебаний передаваемых от неровностей дороги на кузов автомобиля. Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля.

Давайте разберемся с тем, как в принципе колеса автомобиля связаны с его кузовом. Даже если вы никогда не ездили на деревенской телеге, то, глядя на нее через экран телевизора, вы можете догадаться о том, что колеса телеги жестко закреплены к ее «кузову» и все проселочные «колдобины» отзываются на седоках. В том же телевизоре (в сельском «боевике») вы могли заметить, что на большой скорости телега рассыпается и происходит это именно из-за ее «жесткости».

Чтобы наши автомобили служили подольше, а «седоки» чувствовали себя получше, колеса не жестко связаны с кузовом. К примеру, если поднять автомобиль в воздух, то колеса (задние вместе, а передние по отдельности) отвиснут и будут «болтаться», подвешенные к кузову на всяких там рычагах и пружинах.

Вот это и есть подвеска колес автомобиля. Конечно, шарнирно закрепленные рычаги и пружины – «железные» и выполнены с определенным
запасом прочности, но эта конструкция позволяет колесам перемещаться относительно кузова. А правильнее сказать – кузов имеет возможность
перемещаться относительно колес, которые едут по дороге.

Подвеска может быть зависимой и независимой.

Зависимая подвеска это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой. При наезде на неровность дороги одного из колес, второе наклоняется на тот же угол.

Независимая подвеска это когда колеса одной оси автомобиля не связаны жестко друг с другом. При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса.

В современных подвесках, во избежание вышеперечисленных явлений, наряду с упругим элементом используют демпфирующий элемент – амортизатор. Он контролирует упругость пружины, поглощая большую часть энергии колебаний. При проезде неровности пружина сжимается. Когда же, после сжатия, она начнёт расширяться, стремясь превзойти свою нормальную длину, большую часть энергии зарождающегося колебания поглотит амортизатор. Продолжительность колебаний до возвращения пружины в исходное положение при этом уменьшится до 0,5-1,5 циклов.

Надёжный контакт колеса с дорогой обеспечивается не только шинами, основными упругими и демпфирующими элементами подвески (пружина, амортизатор), но и её дополнительными упругими элементами (буферы сжатия, резинометаллические шарниры), а также тщательным согласованием всех элементов между собой и с кинематикой направляющих элементов.

Таким образом, чтобы автомобиль обеспечивал комфорт и безопасность, между кузовом и дорогой должны быть:

Шины первыми в автомобиле воспринимают неровности дороги и, насколько это возможно, в силу их ограниченной упругости, смягчают колебания от профиля дороги. Шины могут служить индикатором исправности подвески: быстрый и неравномерный (пятнами) износ шин свидетельствует о снижении сил сопротивления амортизаторов ниже допустимого предела.

Основные упругие элементы (пружины, рессоры) удерживают кузов автомобиля на одном уровне, обеспечивая упругую связь автомобиля с дорогой. В процессе эксплуатации упругость пружин меняется вследствие старения металла или из-за постоянной перегрузки, что
приводит к ухудшению характеристик автомобиля: уменьшается высота дорожного просвета, изменяются углы установки колёс, нарушается симметричность нагрузки на колёса. Пружины, а не амортизаторы удерживают вес автомобиля. Если дорожный просвет уменьшился и автомобиль «просел» без нагрузки, значит, пришло время менять пружины.

Дополнительные упругие элементы (резинометаллические шарниры или буферы сжатия) отвечают за подавление высокочастотных колебаний и
вибраций от соприкосновения металлических деталей. Без них срок службы элементов подвески резко сокращается (в частности в амортизаторах: из-за усталостного износа клапанных пружин). Регулярно проверяйте состояние резинометаллических соединений подвески. Поддерживая их работоспособность, Вы увеличите срок службы амортизаторов.

Направляющие устройства (системы рычагов, рессоры или торсионы) обеспечивают кинематику перемещения колеса относительно кузова.
Задача этих устройств в том, чтобы сохранять плоскость вращения колеса двигающегося вверх при сжатии подвески и вниз при отбое) в положении близком к вертикальному, т.е. перпендикулярно дорожному полотну. Если геометрия направляющего устройства нарушена, поведение автомобиля резко ухудшается, а износ шин и всех деталей подвески, в том числе и амортизаторов, значительно ускоряется.

Демпфирующий элемент (амортизатор) гасит колебания кузова, вызванные неровностями дороги и инерционными силами, а следовательно, уменьшает их влияние на пассажиров и груз. Он также препятствует колебаниям неподрессоренных масс (мосты, балки, колёса, шины, оси, ступицы, рычаги, колёсные тормозные механизмы) относительно кузова, улучшая тем самым контакт колеса с дорогой.

Стабилизатор поперечной устойчивости автомобиля предназначен для повышения управляемости и уменьшения крена автомобиля на поворотах. На повороте кузов автомобиля одним своим боком прижимается к земле, в то время как второй бок хочет уйти «в отрыв» от земли. Вот в отрыв-то ему и не дает возможности уйти стабилизатор, который, прижавшись к земле одним концом, вторым своим концом прижимает и другую сторону автомобиля. А при наезде какого-либо колеса на препятствие, стержень стабилизатора закручивается и стремится побыстрее вернуть это колесо на свое место.

Передняя подвеска на примере автомобиля ВАЗ 2105

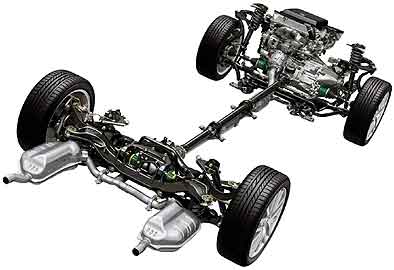

Ходовая часть автомобиля: устройство и принцип работы

Ходовая часть – важнейшая составляющая автомобиля, представляющая из себя связывающую цепочку колес и кузова и сглаживающая тряску авто при дефектах дорожного покрытия. Именно благодаря ходовой части водитель не ощущает незначительных неровностей дороги, и время от времени необходимо проверять исправность этого узла и его элементов, чтобы и дальше наслаждаться ездой с комфортом. В этой статье мы расскажем вам об устройстве ходовой части и принципе ее работы.

Устройство ходовой части

Ходовая часть автомобиля состоит из колес, моста, подвески и рамы или кузова. Может иметь место наличие дополнительных элементов, однако главная роль отдана вышеперечисленным деталям. Каждый элемент играет свою роль, но их общая цель – свести к минимуму колебания, тряску и иные вибрации автомобиля во время езды – в этом и заключается функция ходовой части.

Рама и кузов являются костяком, к которому крепятся основные элементы подвески. Рама принимает участие в формировании ходовой. Для легковых автомобилей используется кузов, и именно к нему крепятся элементы ходовой части, а остальные элементы крепят к каркасу.

Чем прочнее железо кузова, тем лучше автомобиль будет переносить тяготы бездорожья. Остальные участки обшивают профильным листом, который стоек к коррозии.

Подвеска служит для смягчения неровностей и гасит колебания, провоцирующие неровности на поверхности дорожного покрытия за счет исключения жесткого сцепления между кузовом и колесами и других деталей.

Подвеска имеет большой срок службы, однако он зависит от условий эксплуатации автомобиля. Нужно своевременно проводить диагностику и бережно эксплуатировать авто.

Подвески бывают зависимыми и независимыми. Если подвеска зависимая, то задние колеса будут связаны между собой при помощи соединяющей балки. На независимой подвеске соединяющая балка отсутствует.

Мосты служат для соединения двух колес, а также для осуществления опорной функции для остова автомобиля. На легковом авто они крепятся к кузову, на грузовом – к раме. Предназначение мостов – удерживать не только вес самого авто, но и его пассажиров, поэтому материалом для их изготовления служит прочное железо.

Принцип работы ходовой части

И так, настало время поговорить о том, как работает ходовая часть автомобиля.

Чтобы авто не перевернулось, попав в яму колесом, и существует подвеска. Колесо опустится вниз, растянув амортизатор, прикрепленный к подвеске, а когда выйдет из ямы, амортизатор вернется в прежнее место и будет там находиться в процессе небольших колебаний.

Колеса с одной стороны присоединены к подвеске наглухо, а с другой стороны – нет, и в случае небольших колебаний дороги автомобиль идет ровно. Взаимодействие подвески с остальными частями этому способствует.

Поскольку ходовая часть является оболочкой, держащей авто на ходу, то каждому водителю важно прислушиваться к звукам своего автомобиля, а именно, к скрипам и стукам. Таким образом, вы сможете вовремя обнаружить неисправность и устранить ее на СТО.

Автор: Виктория Голдина, дата публикации: 18.09.2017 г.
Перепечатка без согласия редакции запрещена.

Назначение и общее устройство ходовой части автомобиля.

С помощью деталей и механизмов, составляющих ходовую часть автомобиля, его колеса связываются с кузовом, при этом гасятся возникающие в процессе езды колебания, что обеспечивает комфортность поездки. Смысл такого крепления заключается в том, чтобы кузов машины во время езды мог перемещаться относительно колес.

При этом устраняются вертикальные, поперечно-угловые и иные колебания и обеспечивается мягкость и плавность хода автомобиля. Существует два вида автомобильных подвесок: зависимая и независимая. В большинстве современных машин используется независимая подвеска, поскольку она обеспечивает больший комфорт и безопасность езды.

На автомобиле с зависимой подвеской колеса, расположенные на одной оси, связаны между собой жесткой негнущейся балкой. Когда одно из колес наезжает на какую-либо неровность и по этой причине наклоняется под определенным углом, связанное с ним колесо вынужденно наклоняется на такой же угол. Каждая подвеска включает в себя упругие элементы, называемые рессорами. Их главной задачей является смягчение колебаний и ударов, передающихся кузову автомобиля. На современных автомобилях используется два типа рессор: пружинные и пластинчатые.

Внешне пружинная рессора представляет собой мощную пружину с высокой степенью сопротивляемости. Устройство пластинчатой рессоры сложнее: она состоит из нескольких рядов продольных металлических пластин. Они наложены друг на друга таким образом, что внизу располагается длинная пластина, на ней — покороче, затем — еще короче и сверху — самая короткая пластина.

Данная конструкция, выполненная из крепкого металла, обеспечивает, с одной стороны, мощное сопротивление, а с другой — необходимую упругость. Кроме того, подвеска автомобиля включает в себя гасящие элементы — амортизаторы, задача которых состоит в гашении колебания и раскачивания кузова за счет сопротивления, возникающего при перетекании жидкости через калиброванные отверстия из одной емкости в другую и обратно.

В некоторых видах амортизаторов вместо жидкости применяется газ. Соответственно, амортизаторы бывают гидравлическими или газовыми. Амортизатор устанавливается между кузовом автомобиля и колесной осью (балкой). Его элементами являются: верхняя и нижняя проушина — предназначены для крепления амортизатора соответственно к кузову и колесной оси; защитный кожух — накрывает верхнюю часть амортизатора; •шток; •цилиндр; •поршень с клапанами.

В состав подвески автомобиля также входит стабилизатор поперечной устойчивости. Назначение этого устройства — уменьшение наклона автомобиля при движении на поворотах, а также повышение его устойчивости и управляемости. Когда автомобиль выполняет поворот, его кузов с внутренней стороны поворота приподнимается над поверхностью дороги, а с внешней — наоборот, сближается к ней, что создает опасность опрокидывания.

Этому препятствует стабилизатор, который, прижавшись к поверхности вместе с автомобилем с одной его стороны, одновременно прижимает другую сторону. Если одно из колес автомобиля наезжает на неровность, то стабилизатор стремится вернуть его в первоначальное положение. Однако от последствий лихачества не спасет ни один стабилизатор: подтверждением этому являются частые случаи опрокидывания автомобилей.

2) Подвеска: назначение, типы, основные устройства, классификация по различным признакам.

Подвескойназывается совокупность устройств, осуществляющих упругую связь колес с несущей системой автомобиля (рамой или кузовом).

Подвеска служит для обеспечения плавности хода автомобиля и повышения безопасности его движения.

Плавность хода – свойство автомобиля защищать перевозимых людей и грузы от воздействия неровностей дороги. Смягчая толчки и удары от дорожных неровностей, подвеска обеспечивает возможность движения автомобиля без дискомфорта и быстрой утомляемости людей и повреждения грузов.

Подвеска повышает безопасность движения автомобиля, обеспечивая постоянный контакт колес с дорогой и исключая их отрыв от нее.

Подвеска разделяет все массы автомобиля на две части – подрессоренные и неподрессоренные.

Подрессоренные – части, опирающиеся на подвеску: кузов, рама и закрепленные на них механизмы.

Неподрессоренные – части, опирающиеся на дорогу: мосты, колеса, тормозные механизмы.

При движении по неровной дороге подрессоренные части автомобиля колеблются с низкой частотой, а неподрессоренные – с высокой частотой.

Подвеска автомобиля состоит из четырех основных устройств – направляющего, упругого, гасящего и стабилизирующего.

Направляющее устройство подвески направляет движение колеса и определяет характер его перемещения относительно кузова и дороги. Направляющее устройство передает продольные и поперечные силы и их моменты между колесом и кузовом автомобиля.

Упругое устройство подвески смягчает толчки и удары, передаваемые от колеса на кузов автомобиля при наезде на дорожные неровности. Упругое устройство исключает копирование кузовом неровностей дороги и улучшает плавность хода автомобиля.

Гасящее устройство подвески уменьшает колебания кузова и колес автомобиля, возникающие при движении по неровностям дороги и приводит к их затуханию. Гасящее устройство превраща­ет механическую энергию колебаний в тепловую энергию с последующим ее рассеиванием в окружающую среду.

Стабилизирующее устройство подвески уменьшает боковой крен и поперечные угловые колебания кузова автомобиля.

Подвеска обеспечивает движение автомобиля, и ее работа осу­ществляется следующим образом. Крутящий момент, передаваемый от двигателя на ведущие колеса, создает между колесом и дорогой тяговую силу, которая приводит к возникновению на ведущем мосту толкающей силы_х. Толкающая сила через направляющее устройство подвески передается на кузов автомобиля и приводит его в движение. При движении по неровностям дороги колесо перемещается в вертикальной плоскости. Упругое устройство подвески деформируется, а кузов и колеса совершают колебания, гасит которые амортизатор. Корпус амортизатора, заполненный амортизаторной жидкостью, прикреплен к балке моста. В корпусе находится поршень с отверстиями и клапанами, шток которого связан с кузовом автомобиля. В процессе колебаний кузова и колес поршень совершает возвратно-поступательное движение. При ходе сжатия (колесо и кузов сближаются) амортизаторная жидкость из полости под поршнем вытесняется в полость над поршнем, а при ходе отдачи (колесо и кузов расходятся) перетекает в обратном направлении. При этом жидкость проходит через отверстия в поршне, прикрываемые клапанами, испытывает сопротивление, и в результате жидкостного трения обеспечивается гашение колебаний кузова и колес автомобиля. Боковой крен и поперечные угловые колебания кузова автомобиля уменьшает стабилизатор поперечной устойчивости, который представляет собой специальное упругое устройство, устанавливаемое поперек автомобиля. Средней частью стабилизатор связан с кузовом, а концами с рычагами подвески. При боковых кренах и поперечных угловых колебаниях кузова концы стабилизатора перемещаются в разные стороны: один опускается, а другой поднимается. Вследствие этого средняя часть стабилизатора закручивается, препятствуя тем самым крену и поперечным угловым колебаниям кузова автомобиля. В то же время стабилизатор не препятствует вертикальным и продольным угловым колебаниям кузова, при которых он свободно поворачивается в своих опорах.

На автомобилях в зависимости от их класса и назначения применяют различные типы подвесок.

Зависимой называется подвеска, при которой колеса одного моста связаны между собой жесткой балкой, вследствие чего перемещение одного из колес вызывает перемещение другого колеса. На легковых автомобилях зависимые подвески применяются обычно для задних колес. Они просты по конструкции и в обслуживании, имеют малую стоимость.

Независимой называется подвеска, при которой колеса одного моста не имеют между собой непосредственной связи, подвешены независимо друг от друга и перемещение одного колеса не вызывает перемещения другого колеса.

По направлению движения колес относительно дороги и кузова автомобиля независимые подвески могут быть с перемещением колес в поперечной, продольной и одновременно в продольной и поперечной плоскостях.

Независимые подвески в легковых автомобилях применяются для передних и задних колес. Эти подвески обеспечивают более высокую плавность хода, чем зависимые подвески, но сложнее по конструкции, при обслуживании и более дорогостоящие. Тип подвески автомобиля также определяет и упругое устрой­ство, которое может быть выполнено в виде листовой рессоры, спиральной пружины, торсиона и пневмобаллона. При этом упругость подвески обеспечивается за счет упругих свойств металла, из которого изготовлены рессоры, пружины и торсионы, и сжатия воздуха.

В зависимости от применяемого упругого устройства подвески называются рессорными, пружинными, торсионными, пневматическими, гидропневматическими и комбинированными.

Рессорные подвески в качестве упругого устройства имеют листовые рессоры. Рессора состоит из собранных вместе отдельных листов выгнутой формы. Стальные листы имеют обычно прямоугольное сечение, одинаковую ширину и различную длину. Кривизна листов неодинакова и зависит от их длины. Она увеличивается с умень­шением длины листов, что необходимо для плотного прилегания их друг к другу в собранной рессоре. Вследствие различной кри­визны листов также обеспечивается разгрузка листа рессоры.Взаимное положение листов в собранной рессоре обычно обеспечивается стяжным центровым болтом. Кроме того, листы скреплены хомутами, которые исключают боковой сдвиг одного листа относительно другого и передают нагрузку от листа (разгружают его) на другие листы при обратном прогибе рессоры. Лист, имеющий наибольшую длину, называется коренным. Часто он имеет и наибольшую толщину. С помощью коренного листа концы рессоры крепят к раме или кузову автомобиля. От способа крепления рессоры зависит форма концов коренного листа, которые в легковых автомобилях делаются загнутыми в виде ушков.

При сборке рессоры ее листы смазывают графитовой смазкой, которая предохраняет их от коррозии и уменьшает трение между ними. В рессорах легковых автомобилей для уменьшения трения между листами по всей длине или на концах листов часто устанавливают специальные прокладки из неметаллических антифрикционных материалов (пластмассы, фанеры, фибры и т.п.). Основным преимуществом листовых рессор является их способность выполнять одновременно функции упругого, направляющего, гасящего и стабилизирующего устройств подвески.

Листовые рессоры способствуют гашению колебаний кузова и колес автомобиля. Кроме того, они просты в изготовлении и лег­ко доступны для ремонта в эксплуатации. По сравнению с упруги­ми устройствами других типов листовые рессоры имеют увели­ченную массу, менее долговечны, обладают сухим трением, ухудшают плавность хода авто­мобиля и требуют ухода (смазывания) в процессе эксплуатации. Листовые рессоры получили наибольшее применение в зависимых подвесках. Обычно их располагают вдоль автомобиля. Концы рессоры шарнирно соединяют с рамой или кузовом автомобиля. Передний конец закрепляют с помощью пальца, а задний – чаще всего подвижной серьгой. При таком соединении концов рессоры ее длина может изменяться во время движения автомобиля. Для крепления концов рессоры применяют шарниры различных типов.

Пружинные подвески в качестве упругого устройства имеют спиральные (витые) цилиндрические пружины. Пружины изготавливают из стального прутка круглого сечения. В подвеске витые пружины воспринимают только вертикальные нагрузки и не могут передавать продольные и поперечные усилия и их моменты от колес на раму и кузов автомобиля. Поэтому при их установке требуется применять направляющие устройства. При использовании витых пружин также необходимы гасящие устройства, так как в пружинах отсутствует трение. По сравнению с листовыми рессорами спиральные пружины имеют меньшую массу, более долговечны, просты в изготовлении и не требуют технического обслуживания. Спиральные пружины в качестве основного упругого элемента применяются главным образом в независимых подвесках и значи­тельно реже в зависимых. Их обычно устанавливают вертикально на нижние рычаги подвески.

Торсионные подвески в качестве упругого устройства имеют торсионы. Торсион представляет собой стальной упругий стержень, работающий на скручивание. Он может быть сплошным круглого сечения, а также составным – из круглых стержней или прямоугольных пластин. На концах торсиона имеются головки (утолщения) с нарезанными шлицами или выполненные в форме многогранника (шестигранные и т.д.). С помощью головок торсион одним концом крепится к раме или кузову автомобиля, а другим к рычагам подвески. Упругость связи колеса с рамой обеспечивается вследствие скручивания торсиона. Торсионы, как и пружины, требуют применения направляющих и гасящих устройств. По сравнению с листовыми рессорами торсионы обладают теми же преимуществами, что и спиральные пружины. Однако по сравнению со спиральными пружинами торсионы менее долговечны. Торсионы наиболее распространены в независимых подвесках. На автомобиле торсионы могут быть расположены как продольно, так и поперечно.

Пневматические подвески в качестве упругого устройства имеют пневматические баллоны различной формы. Упругие свойства в таких подвесках обеспечиваются за счет сжатия воздуха. Наибольшее применение в пневматических подвесках получили двойные (двухсекционные) круглые баллоны. Двойной круглый баллонсостоит из эластичной оболочки, опоясывающего или разделительного кольца и прижимных колецс болтами. Оболочка баллона резинокордовая, обычно двухслойная. Корд оболочки капроновый или нейлоновый. Внутренняя поверхность оболочки покрыта воздухонепроницаемым слоем резины, а наружная – маслобензостойкой резиной. Для упрочнения бортов оболочки внутри их заделана металлическая проволока, как у покрышки пневматической шины. Опоясывающее кольцо служит для разделения секций баллона и позволяет уменьшить его диаметр. Прижимные кольцас болтами предназначены для крепления баллона. Двойные круглые баллоны применяют в подвесках автобусов, грузовых автомобилей, прицепов и полуприцепов. Обычно баллоны располагают вертикально в количестве от двух (передние подвески) до четырех (задние подвески).

Резиновые упругие элементы широко применяют в подвесках современных автомобилей в виде дополнительных упругих устройств, которые называются ограничителями или буферами. Часто внутрь буферов вулканизируют металлическую арматуру, которая повышает их долговечность и служит для крепления буферов. Буфера подразделяются на буфера сжатия и отдачи. Первые ограничивают ход колес вверх, вторые – вниз. При этом буфера сжатия ограничивают деформацию упругого устройства подвески и увеличивают его жесткость. Буфера сжатия и отдачи совместно применяют обычно в независимых подвесках. В зависимых подвесках используют главным образом буфера сжатия.

Требования к подвеске. Амортизаторы, типы, классификация.

Устройство ходовой части

У стройство ходовой части — это раздел в котором вы найдете информацию о подвеске автомобиля, кузове, раме, колесах, балках мостов. Устройство подвески, схема подвески и конструкция подвески в статьях и рисунках. Советы опытных мастеров в ремонте подвески.

Х одовая часть автомобиля служит для перемещения транспортного по дороге. Ходовая часть устроена таким образом, чтобы человеку было удобно, комфортно передвигаться.

Д ля того, чтобы автомобиль мог передвигаться детали ходовой части соединяют кузов с колесами, гасят колебания во время движения, смягчают, воспринимают толчки и усилия. А для того, чтобы не возникало тряски и излишней вибрации во время езды ходовая часть включает в себя следующие элементы и механизмы: упругие элементы подвески, колеса и шины.

Х одовая часть автомобиля состоит из следующих основных элементов:

2. Б алок мостов

3. П ередней и задней подвески колес

4. К олес (диски, шины)

Т ипы подвесок автомобиля:

Подвеска Макферсон

Устройство подвески Макферсон — Подвеска макферсон это так называемая подвеска на направляющих стойках. Этот тип подвески подразумевает использование в качестве основного элемента амортизационной стойки. Подвеска Мак-Ферсон может использоваться как для задних, так и для передних колес.

Независимая подвеска

Независимой подвеска называется , потому что колёса одной оси не связаны жестко, это обеспечивает независимость одного колеса от другого (колеса не оказывают друг на друга никакого влияния).

Конструкция современной подвески. Современная подвеска это элемент автомобиля, который выполняет амортизационные и демпфирующие свойства, что связано с колебаниями автомобиля в вертикальном направлении. Качество и характеристики подвески позволят пассажирам испытать максимальный комфорт передвижения. Среди основных параметров комфортабельности автомобиля можно признать плавность колебания кузова.

Устройство балансирной подвески — балансирная подвеска особенно уместна для задних колес автомобиля, у которых есть передняя ведущую ось, это аргументируется тем, что такая подвеска почти совсем не занимает места на раме. Балансирная подвеска применяется в основном на трехосных автомобилях, средний и задний ведущие мосты у которых расположены рядом друг к другу. Иногда ее применяют на четырехосных автомобилях, а также многоосных прицепах. Балансирная подвеска бывает двух типов: зависимой и независимой. Зависимые подвески получили большую популярность.

Устройство подвески грузового автомобиля — это раздел в котором можно изучить строение, назначение, принцип работы подвески грузового автомобиля. Подвеска автомобиля ЗИЛ — раздел, в котором подробно описано устройство подвески грузового автомобиля ЗИЛ 130.

Подвеска обеспечивает упругую связь между рамой или кузовом с мостами автомобиля или непосредственно с его колесами, воспринимая вертикальные усилия и задавая требуюмую плавность хода. Также, подвеска служит для восприятия продольных и поперечных усилий и реактивных моментов, которые действуют между опорной плоскостью и рамой. Подвеска обеспечивает передачу толкающих и скручивающих усилий.

Э лементы ходовой части автомобиля:

— Управляемый мост — управляемый мост представляет собой балку, в которой на шарнирах установлены поворотные цапфы и соединительные элементы. Жесткая штампованная балка представляет собой основу управляемого моста. Соответственно передний управляемый мост это обычная поперечная балка с ведомыми управляемыми колесами, к которым не подводится крутящий момент от двигателя. Этот мост не ведущий и служит для поддерживания несущей системы автомобиля и обеспечения его поворота. Существует большой перечень различных типов управляемых мостов, которые применяются на грузовых (6х2) и легковых автомобилях (4х2).

— Упругие элементы подвески машины — у пругие элементы подвески автомобиля предназначены для смягчения толчков и ударов, а также снижения вертикальных ускорений и динамической нагрузки, которая передается на конструкцию при движении автомобиля. Упругие элементы подвески позволяют избежать прямого воздействия дорожных неровностей на профиль кузова и обеспечивают необходимую плавность хода. Пределы оптимальной плавности хода колеблются от 1-1,3 Гц.

Стабилизатор поперечной устойчивости

Стабилизатор поперечной устойчивости

Стабилизатор поперечной устойчивости — устройство, относящееся к подвеске автомобиля, предназначено для уменьшения боковых кренов при поворотах автомобиля (не дает автомобилю опрокинуться). Стабилизатор устанавливается на всех современных автомобилях. Именно стабилизатор поперечной устойчивости отвечает за устойчивость, качество управляемости и маневренность автомобиля. В конце концов, от этой немаловажной детали зависит безопасность движения.

Назначение стабилизатора поперечной устойчивости

Главное предназначение стабилизатора поперечной устойчивости – перераспределение нагрузки между упругими элементами подвески во время движения. Во время поворота автомобиль кренится, что сказывается на траектории движения, именно в этот момент начинает работать стабилизатор поперечной устойчивости.

Как работает стабилизатор поперечной устойчивости

При повороте автомобиля одна стойка поднимается, а вторая опускается, то есть они смещаются в противоположные стороны, средняя часть стабилизатора, которая называется стержень, начинает закручиваться.

Как следствие с той стороне, где автомобиль «кренился» на бок, стабилизатор приподнимает кузов, а с противоположной стороны – опускает кузов. Чем больше величина наклона, тем сильнее сопротивление стабилизатора. Затем автомобиль выравнивается, снижается крен во время поворота и улучшается качество сцепления колес с дорогой.

Если вы хотите разобрать работу стабилизатора поперечной устойчивости более подробно, эта информация вам пригодится.

Для создания сопротивления крена автомобиля применяется торсион, который крепится в ступичном узле колеса.

Торсион работает на скручивание, создает сопротивления крену автомобиля. Крепится торсион в ступичном узле левого колеса, далее проходит в направлении движения до шарнирного узла крепления к кузову, далее в латеральном направлении к противоположному борту автомобиля, где крепится зеркально аналогично первому борту. Отрезки торсиона, проходящие в направлении движения, работают как рычаги при работе подвески в вертикальном направлении. При отсутствии крена оба отрезка поворачиваются на один и тот же угол, торсион не скручивается и проворачивается в узлах крепления к кузову как целое. При крене автомобиля левый и правый отрезки торсиона поворачиваются на различные углы, скручивая торсион и создавая упругий момент, сопротивляющийся крену. На зависимых задних подвесках часто отсутствует, вместо этого продольные рычаги прикрепляются к балке жестким соединением, способным передавать крутящий момент. Таким образом, вся балка в сборе с продольными рычагами выступает торсионом.

На передних подвесках типа Мак Ферсон «рычажные» отрезки торсиона часто применяются как один из 2 нижних рычагов подвески, также передавая продольные (в направлении движения) силы от ступицы на кузов.

Стабилизаторы могут устанавливаться или на обе оси , или только на одну (обычно на переднюю).

Устройство стабилизатора поперечной устойчивости

Стабилизатор поперечной устойчивости состоит из основных элементов:

• Стальная труба (стержень) П-образной формы – средняя часть.
• Две стойки (тяги)
• Крепления (хомутики, резиновые втулки)

Рассмотрим данные элементы подробнее.

Стержень стабилизатора поперечной устойчивости

Стержень стабилизатора представляет собой упругую поперечную распорку. Стержень изготавливается из пружинной стали. Стержень – главный элемент стабилизатора поперечной устойчивости. В большинстве случаев стальной прут имеет сложную форму.

Стойки стабилизатора

Стойки стабилизатора поперечной устойчивости или в просто народе «тяги» – это элементы, соединяющие концы стального стержня с рычагом или стойкой подвески. Стойка выглядит, как шток размером 5-20 см, с шарнирными соединениями по бокам для подвижности соединения. Шарниры защищаются от грязи и пыли пыльниками.

Крепление стабилизатора поперечной устойчивости

Крепление стабилизатора поперечной устойчивости осуществляется с помощью резиновых втулок и хомутов. Стержень стабилизатора крепится к кузову автомобиля в двух местах с помощью хомутов.

Виды стабилизатора поперечной устойчивости

Существует два вида стабилизатора поперечной устойчивости: передний и задний стабилизаторы. В некоторых легковых автомобилях задняя поперечная стальная распорка не устанавливается, а передний стабилизатор устанавливается на всех современных автомобилях.

Активный стабилизатор поперечной устойчивости

Активный стабилизатор поперечной устойчивости дает возможность управлять изменением жесткости под разный тип дорожного покрытия и характер движения. Для более резких поворотов выставляется максимальная жесткость, на грунтовой дороге средняя жесткость, а по бездорожью функция отключается.

Производители элементов стабилизатора поперечной устойчивости

Существуют производители оригинальных стабилизаторов поперечной устойчивости, а также международные производители, специализирующиеся на производстве компонентов стабилизатора поперечной устойчивости, направленных на вторичный рынок, например: Delphi Corporation, Wulf Gaertner Autoparts AG, ZF Friedrichshafen AG, Robert Bosch GmbH.

Самоходное шасси

Самоходное шасси

Самоходное шасси — транспортное средство с мотором, предназначенное для размещения на нём различного оборудования (механизмов и инструментов).

Типы самоходных шасси :

1. Автомобильные ;
2. Тракторные ;
3. Специальное универсально самоходное шасси .

Как правило, шасси производится на автомобильном или тракторном заводе, а оборудование, которое размещается на нем, на другом специализированном заводе по производству навесного оборудования. Например, на автомобилях, типа УРАЛ устанавливают оборудование повышенной проходимости.

Пример самоходного шасси – автокран. Универсальные самоходные шасси широко используются в сельском хозяйстве на сезонном оборудовании.

Универсальное самоходное шасси

Самоходное шасси больше всего напоминает трактор, отличием является лишь компоновка, в которой мотор расположен позади кабины, перед кабиной, видимо, расположена рама с передним мостом. Рама может устанавливаться одно- или двух- балочная. На раме устанавливается различное специальное оборудование, используемое в сельском хозяйстве (кузов самосвал). Навес оборудования осуществляется быстро, для удобства его замены в случае необходимости.

Область применения самоходных шасси

— В сельском хозяйстве;

— В лесном хозяйстве;

— В коммунальных и дорожно-ремонтных службах;

— На складах (подъемники, погрузчики) .

Шасси автомобиля: устройство, назначение

Шасси автомобиля: устройство, назначение

Шасси́ (с французкого châssis ) транспортного средства представляет собой собранный комплект агрегатов трансмиссии, ходовой части и механизмов управления.

• Шасси автомобиля с рамой — готовая конструкция, которая может передвигаться на собственных колёсах. Рамные шасси автомобиля применяют в основном на тракторах и грузовых автомобилях.
• Устройство рамного шасси зависит от применяемого двигателя. Конструкция шасси выполняется в различных видах в зависимости от предназначения. У колесных автомобилей конструкция шасси зависит от числа осей (а также ведущих осей). Автомобиль с повышенной проходимостью оборудуются спецсредствами повышения проходимости, которые станут полезными при движении по бездорожью.

Существуют следующие типы шасси транспортных средств:

Шасси с несущим кузовом — основание транспортного средства, связывающее агрегаты трансмиссии, агрегаты ходовой части и механизмы управления.

• Самоходные шасси — транспортное средство c мотором, предназначенное для размещения на нём следующего оборудования (машин, механизмов, вооружения). Обычно имеет серийный выпуск.

Устройство шасси автомобиля

Устройство шасси автомобиля

Шасси автомобиля это совокупность агрегатов и узлов автомобиля, которая включает в себя трансмиссию, ходовую часть автомобиля и механизмы управления и монтируется на общей раме.

Шасси грузового автомобиля представляет собой телегу (для которой рама выступает остовом), которую можно перемещать на колесах (само шасси перемещаться не может). Рамные шасси в основном применяются на грузовых автомобилях.

Устройство шасси автомобиля зависит от числа осей и числа ведущих осей автомобиля. Если автомобиль предназначен для передвижения по бездорожью его шасси оборудуется специальными средствами повышенной проходимости. Узлы и агрегаты шасси обеспечивают передачу движущей силы автомобилю и отвечают за управление транспортным средством на дороге, грузоподъемность и маневренность.

Шасси автомобиля с несущим кузовом — является основанием транспортного средства, которое связывает агрегаты трансмиссии, ходовой части и механизмы управления.

УСТРОЙСТВО ШАССИ АВТОМОБИЛЯ ЗИЛ-131

1 — ведущий фланец цапфы поворотного кулака 2 — шинный кран 3 — тормозной барабан переднего колеса 4 — переднее колесо с пневматической шиной переменного давления 5—продольная листовая рессора 6—педаль сцепления 7 — продольная рулевая тяга 8 — рулевой механизм 9 — передний буфер 10 — лебедка барабанного типа с червячным редуктором 11 —трубчатый масляный радиатор смазки двигателя 12 — масляный радиатор гидроусилителя рулевого управления 13 — бачок насоса гидроусилителя 14 —- радиатор охлаждения двигателя 15 — маслоналивная горловина с фильтром вентиляции картера двигателя 16 — компрессор пневматической системы привода тормозов и централизованной подкачки шин 17 — воздушный фильтр 18 — двигатель 19 — педаль ножного тормоза 20 — рулевое колесо 21 — рычаг коробки передач 22 — рычаг переключения передач раздаточной коробки 23 — педаль управления дроссельной заслонкой карбюратора 24 — рычаг включения лебедки 25 — рычаг ручного тормоза 26 — воздушный баллон для сжатого воздуха 27 — трубка вентиляции картера коробки передач 28 — трубка выпуска воздуха из воздухораспределительного клапана 29 — трубка подвода воздуха в топливные баки 30 — задний кронштейн установки кабины 31 — электромагнитный воздухораспределительный клапан для автоматического включения переднего ведущего моста 32 — топливный бак 33 — карданный вал привода среднего ведущего моста 34 — глушитель шума выпуска отработавших газов 35 — труба глушителя 36 — карданный вал привода заднего моста 37 — верхняя реактивная штанга подвески заднего моста 38 — нижняя реактивная штанга подвески 39 — заднее колесо 40 — розетка для переносной лампы 41 — задний буфер рамы

РЕССОРЫ

РЕССОРЫ

Рессора состоит из нескольких листов, стянутых хомутами. Каждый хомут прикреплен к нижнему скрепляемому листу рессоры и стянут болтом, на который надета распорная трубка, препятствуюящая зажатию листов рессоры.

К концам двух коренных листов и прикреплены чашки, которые упираются в резиновые опоры, зажатые вместе с концами рессор в кронштейнах и с крышками.

Развитие подвесок

Анализ развития подвесок грузовых автомобилей как в нашей стране, так и за рубежом показал, что на грузовых автомобилях средней грузоподъемности применяются зависимые подвески с листовыми рессорами. Широкое распространение таких подвесок объясняется простотой их изготовления и обслуживания, а также тем, что они обеспечивают вполне удовлетворительные плавность хода и устойчивость автомобиля при современных скоростях движения. В подвеске, где полуэллиптическая листовая рессора выпол­няет функции направляющего устройства, большое значение имеет правильный выбор конструкции крепления рессор к раме автомобиля. Это связано с тем, что коренные листы рессор подвергаются воздействию комплекса сил и моментов, значительно возрастающих при эксплуатации автомобилей в тяжелых дорож­ных условиях. Если недооценить влияния этих нагрузок, эксплу­атационная надежность подвески резко снизится. Поэтому при выборе типа крепления рессор к раме был рассмотрен и проана­лизирован ряд наиболее распространенных на грузовых автомо­билях конструкций с учетом их надежности, удобства и простоты обслуживания (количество точек смазки), а также экономиче­ской целесообразности.

Основные типы крепления концов рессоры к раме или кузову автомобиля

— фиксированного конца рессоры (т. е. конца рессоры, воспринимающего все силы, действующие на подвеску) — с витым или отъемным ушком или на резиновой опоре;

— свободного конца рессоры (т. е. конца рессоры, восприни­мающего все силы, кроме продольных, возникающих при дви­жении автомобиля) — на серьге, на резиновой или скользящей опоре.

Сочетание креплений концов рессоры может быть самым раз­личным. На практике чаще всего применяется крепление фикси­рованного конца рессоры с витым ушком и свободного конца на серьге или скользящей опоре. Резиновые опоры обычно используют одновременно для креп­ления обоих концов рессоры. На автомобиле ЗИЛ-130 было решено применить отъемное ушко для крепления переднего конца рессоры и скользящую опору для заднего.

Соображения, которыми при этом руководствовались, приведены ниже. Крепление фиксированного конца рессоры с витым ушком отличается простотой конструкции, малой стоимостью и наи­меньшей массой по сравнению с креплениями других типов. Однако применение такого типа крепления на автомобилях, эксплуатируемых в тяжелых дорожных условиях, встречает ряд затруднений, связанных с обеспечением необходимой прочности ушка.

Наиболее распространенный и простой способ повышения прочности ушка путем увеличения толщины коренного листа не всегда дает положительный результат. Если увеличивать тол­щину только одного коренного листа, оставляя толщину осталь­ных листов неизменной, то это может привести к значительному снижению долговечности рессоры из-за преждевременной уста­лостной поломки утолщенного коренного листа. Если одновре­менно увеличить толщину коренного и остальных листов, то для сохранения заданных в расчете прогиба и среднего расчетного напряжения потребуется удлинить рессору, что не всегда воз­можно по компоновочным соображениям, и, кроме того, может привести к нерациональному увеличению массы рессоры в связи с уменьшением числа листов.

Крепление концов рессор на резиновых опорах используется в подвесках автобусов и некоторых моделей грузовых автомоби­лей. Резиновые опоры являются хорошим изолятором от шума и гасителем вибраций, их не надо смазывать и, кроме того, они позволяют при необходимости повысить долговечность рессор, когда по соображениям компоновки нельзя существенно увели­чить их длину. Тем не менее эта конструкция в мировой практике автомобилестроения получила весьма ограниченное применение на грузовых автомобилях по следующим причинам: повышенная масса узла по сравнению с узлами с другими способами крепле­ния; большая стоимость узла из-за необходи­мости применения резины высокого качества; снижение долго­вечности резиновых опор при работе с большими угловыми и продольными перемещениями.

Следует добавить, что при износе резиновых опор передних рессор передний мост получает возможность перемещаться в продольном направлении, в связи с чем нарушается кинема­тика рулевого управления. Это обстоятельство в сочетании с другими причинами способствует возникновению вынужденных колебаний, которые при определенной скорости автомобиля вступают в резонанс с собственными колебаниями всей системы управляемых колес.

Крепление фиксированною конца рессоры с отъемным ушком применяется в тех случаях, когда витые ушки не обеспечивают надежного соединения. При этом креплении толщина коренного листа, а следовательно, н длина рессоры определяются в зави­симости только от вертикальных нагрузок. Отъемные ушки, так же как и резиновые опоры, позволяют при необходимости повы­сить долговечность рессор, когда по компоновочным соображе­ниям нельзя значительно увеличить их длину.

Отъемное ушко имеет отверстие правильной геометрической формы, поэтому втулку можно подвергнуть термообработке, что значительно повышает долговечность шарнира. Данная конст­рукция по сравнению с витым ушком отличается несколько по­вышенной трудоемкостью изготовления и большей массой.

Крепление свободного конца рессоры с помощью скользящей опоры было выбрано для подвески автомобиля ЗИЛ-130 прежде всего потому, что в этом случае наипростейшим образом исклю­чаются точки смазки. По долговечности указанный узел после соответствующей доводки конструкции не уступает креплению с помощью серьги н превосходит крепление на резиновой опоре.

Ещё статьи.

• КОНСТРУКЦИЯ РАМЫ
• Колеса и шины автомобиля
• Ремонт подвески
• Устройство подвески автомобиля

Источник https://extxe.com/16240/tehnicheskoe-obsluzhivanie-hodovoj-chasti-avtomobilja/

Источник https://wheelnews.ru/naznachenie-i-obschee-ustroystvo-hodovoy-chasti-avtomobilya/

Источник https://www.autoezda.com/2014-07-01-16-12-30/%D1%83%D1%81%D1%82%D1%80%D0%BE%D0%B9%D1%81%D1%82%D0%B2%D0%BE-%D1%85%D0%BE%D0%B4%D0%BE%D0%B2%D0%BE%D0%B9-%D1%87%D0%B0%D1%81%D1%82%D0%B8-%D0%B0%D0%B2%D1%82%D0%BE%D0%BC%D0%BE%D0%B1%D0%B8%D0%BB%D1%8F.html
