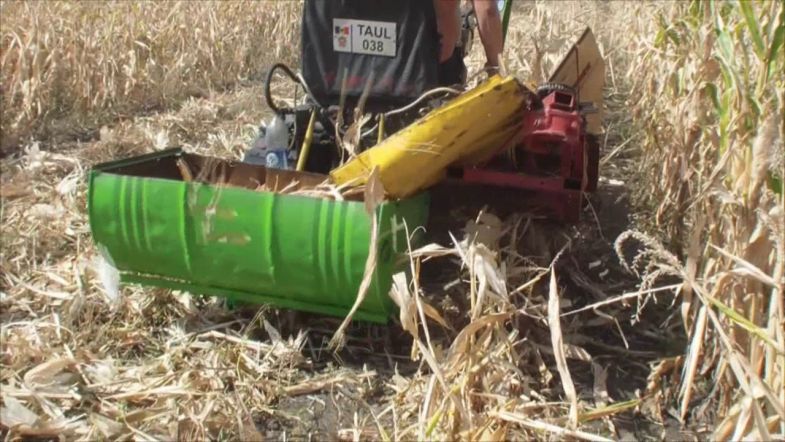

Самодельный комбайн: как и из чего построить миникомбайн для уборки урожая. 130 фото и видео инструкция постройки машины

Самодельный комбайн: как и из чего построить миникомбайн для уборки урожая. 130 фото и видео инструкция постройки машины

Мини комбайны «Заря» — малогабаритные комбинированные машины, позволяющие убирать зерно с небольших плантаций. Бренд «Заря» исконно считается русским, поскольку воссоздавался на базе разработок . Хотя весь цикл по их производству сегодня находится в Китае, первоначальные черты этих сельхозмашин были сохранены.
Базовая комплектация техники «Заря» позволяет совмещать в одном устройстве функции подрезания стеблей злаков, их молочения и сепарации, С применением соответствующих адаптеров они легко превращаются в кормоуборочные машины, используемые для заготовки кукурузы, риса и подсолнечника.

Благодаря умелым рукам

Особенно много устройств, приспособлений, агрегатов, изготовленных своими руками, относится к выращиванию, уборке, переработке, хранению сельскохозяйственных культур. То есть того, что помогает огородникам, садоводам экономить силы, убирать урожаи быстро и без потерь. Среди них и самодельный мини-комбайн.

Одни сосредотачивают свое внимание на мини-агрегатах: мотоблоках с навесным оборудованием – культиваторы, плужки, сенокосилки и колесными прицепами для перевозки различных бытовых грузов. Другие — на крупорушках, измельчителях зерна и так далее. То есть на том, что вращается, движется.

Читайте также: Бульдозер Т-800 — челябинский гигант из Книги рекордов Гиннеса

Если комбайн для косовицы пшеницы имеет жатку шириной до шести метров, то самодельный зерноуборочный комбайн оборудован двухметровой. И её достаточно, чтобы успеть собрать урожай до высыпания зерна или дождя.

Американцы могли принять за российские танки зерноуборочные комбайны

Свои сомнения журналист изложил в статье, опубликованной в издании OpEdNews, передает RT.

Антироссийская пропаганда американской администрации с помощью зернистых черно-белых снимков пытается доказать, что российские войска вторглись на территорию Украины. На них, пишет независимый журналист Дэйв Линдорф, якобы видна снятая со спутника российская военная техника.

Автор отмечает, что размещать передвижную артиллерию так, как она якобы показана на этих снимках, крайне нелогично. Техника выстроена в ряд посреди зернового поля, со стволами, повёрнутыми в сторону Украины. Она не защищена деревьями, что делает её легкой мишенью для атаки с воздуха или артобстрела. Кроме того, рядом с этой техникой не видно боеприпасов, которые обычно есть на снимках подобных военных подразделений, принадлежащих, например, Армии обороны Израиля в секторе Газа.

Один читатель из «сельскохозяйственного штата» Техас подсказал возможное логическое объяснение. Запечатленная на них техника более всего напоминает комбайны, используемые для сбора урожая зерна или других культур рядового посева. Такие комбайны оборудованы длинными, прямыми, похожими на пушечные стволы трубами, через которые собранное зерно высыпается в грузовики для транспортировки. Чаще всего именно они выстраиваются в такие цепочки, а вовсе не зенитные установки.

Нельзя с абсолютной уверенностью утверждать, что на этих снимках — не российская артиллерия, рассуждает автор статьи. Однако, учитывая привычку Вашингтона лгать о наличии у других государств оружия массового уничтожения и мобильных заводов по производству химоружия, не стоит принимать американские заявления за «зерно истины».

Напомним, Киев неоднократно обвинял Россию в попытках ввода техники на Украину. Так, президент Украины Петр Порошенко заявил, что в конце августа «состоялось введение российских войск на Украину». Однако в штабе ополчения ДНР опровергли его слова. При этом премьер-министр Донецкой народной республики Александр Захарченко пояснил, что среди ополчения много российских добровольцев, бывших кадровых военных.

В ОБСЕ также опровергли движение военной техники из России на Украину.

«Второй хлеб» не терпит промедления

Часто уборка урожая картофеля бывает под угрозой срыва — в ряде регионов страны его посадки могут накрыть дожди и ранний снег. При этом в РФ больше картофеля собирают не крупные агрохолдинги с их импортной техникой, а сельское население, в разы превосходя их по валовому сбору клубней.

Остро стоит проблема как раз увеличения механизации на приусадебных участках, дачных площадях. В этом поможет и самодельный картофелеуборочный комбайн.

Именно уборка картофеля и зерновых культур на уровне промышленности несколько представлена образцами. Но большинство из них – прицепные, навесные и редко – самоходные.

Читайте также: Тягачи Урал Next для экстремальных условий эксплуатации

То есть для их работы должен быть в наличии средний трактор. Поэтому покупать их смогут только фермеры на банковские кредиты, а обычным огородникам, даже с двумя гектарами пахотной земли, они не по карману.

Но и самоделки могут стать не дешевыми, если у будущих владельцев не собралось достаточно механизмов от других агрегатов или машин, которые еще сгодятся для компоновки уборочного агрегата.

Это могут быть бензиновые ДВС средней мощности от автомашины, мопеда или электромоторы на три – пять киловатт, различные колеса, редукторы, валы, оси, подшипники и многое другое.

Виды, технические характеристики и цены

Для частника

Мини зерноуборочный комбайн для частника может называться таковым, если в его конструкции соблюдены

определенные
параметры и условия. В частности, к категории «мини» относятся те агрегаты, ширина захвата жатки которых не превышает трех метров в отличии от прицепных зерноуборочных комбайнов.
В большинстве же случаев, данный показатель варьируется от одного до двух метров.

Соответственно, чем проще конструкция комбайна, тем меньше данный показатель, т.е. в таких моделях может отсутствовать не только кабина, но и сиденье для оператора. Ширина захвата жатки от двух метров и более встречается у мини комбайнов, оборудованных сиденьем и полноценной кабиной закрытого типа.

Исходя из этого, можно выделить определенную классификацию данной техники:

• малые мини комбайны. Такие агрегаты управляются человеком, идущим сзади, т.е. в них отсутствуют элементарные условия, вроде сиденья. Ширина захвата жатки в таких устройствах редко превышает один метр;

• средние мини комбайны. Ширина захвата жатки превышает один метр, а сам агрегат оборудован сиденьем для оператора;

• крупные мини комбайны. Такие агрегаты уже похожи на полноценные комбайны, в их конструкции присутствует не только сиденье, но и кабина. Ширина захватажатки – от 2 до 3 метров. Ярким представителем является комбайн Нива.

На российском рынке сельскохозяйственной продукции представлено достаточно много разнообразных зерноуборочных мини комбайнов, изготовленных не только на отечественных заводах, но и за рубежом.

Один из самых популярных мотоблоков является марка Салют. Про его доп оборудование вы можете почитать тут.

Читайте также: КамАЗ-43255: технические характеристики «городского» самосвала

Самый большой карьерный самосвал в мире впервые начал выпускаться в США. Если перейдете по ссылке выше, то сможете посмотреть его фото.

Китайские

В частности, большое распространение получили китайские агрегаты, отличающиеся достаточно неплохими показателями производительности, как и минитрактора. В таком случае, рассмотрим их более подробно, а также уделим внимание некоторым российским моделям.

Китайская промышленность традиционно много производит и поставляет множество различной техники, в том чиcле, и сельскохозяйственной.

Большим преимуществом является то, что можно заказать дополнительные опции у завода-изготовителя, благодаря чему можно существенно расширить функционал мини комбайнов.

Мини комбайн DongFeng 1548 полностью адаптирован под суровые российские условия, а также считается одним из самых выгодных вариантов покупки в соотношении «цена-качество». На такой агрегат, являющийся практически точной копией стандартных комбайнов, можно устанавливать дополнительное оборудование.

• общая масса – 2,175 тонны;
• длина – 510 см;
• ширина – 190 см;
• высота – 240 см;
• показатели мощности – 53 л.с.;
• ширина захвата жатки – 2 метра;
• емкость резервуара под зерно – 0,8 м3;
• показатели производительности – до 5300 м2 в час.

Средняя стоимость подобного агрегата составляет порядка 900 тысяч рублей.

Другим китайским представителем является Foton Gushen D180, у которого в конструкции присутствует откидывающаяся кабина. В принципе, данный комбайн способен осуществлять все те работы, которые от него требуются, т.е. скашивать колосья, перерабатывать их, а затем очищать от соломы.

• общая масса – 2,38 тонны;
• длина – 485 см;
• ширина – 210 см;
• высота – 260 см;
• показатели мощности – 40 кВт;
• ширина захвата жатки – 1,8 метра;
• показатели производительности – 1,5 кг в секунду.

Стоимость данного мини комбайна составляет порядка 800-900 тысяч рублей.

Зерноуборочная техника Фермер

Мини комбайн Фермер оборудован одним барабаном, а в его конструкции присутствует достаточно мощный двигатель – Д 243-91. Данный агрегат показывает довольно неплохую пропускную способность – порядка трех тонн зерна за один час работы. В отношении других культур данная цифра может отличаться, но разброс будет небольшим.

• общая масса – 4,6 тонны;
• длина – 850 см;
• ширина – 290 см;
• высота – 330 см;
• показатели мощности – 85 л.с.;
• ширина захвата жатки – 2,3 метра;
• емкость резервуара под зерно – 3 м3;
• показатели производительности – 3 кг в секунду.

Средняя стоимость данного агрегата составляет более одного миллиона рублей.

Зерновой комбайн для уборки Енисей 1200

Мини комбайны Енисей представлены двумя моделями – 1200 и 950. Отличаются они между собой техническими данными, а также количеством барабанов – у модели 1200 их два, а у модели 950 один.

Технические характеристики Енисея 1200:

• общая масса – 10,8 тонны;
• длина – 1049 см;
• ширина – 534 см;
• высота – 395 см;
• показатели мощности – 170 л.с.;
• ширина захвата жатки – 5 метров;
• показатели производительности – 10 тонн в час;
• объем резервуара для зерна – 4,5 м3.

Стоимость данного агрегата составляет более двух миллионов рублей.

Миникомбайн для сбора зерна пшеницы Енисей 950

Технические характеристики Енисея 950:

• общая масса – 11,2 тонны;
• длина – 1003 см;

• ширина – 534 см;
• высота – 400 см;
• показатели мощности – 185 л.с.;
• ширина захвата жатки – 5 метров;
• показатели производительности – 10,5 тонн в час;
• объем резервуара для зерна – 5 м3.

Цена за Енисей 950 составляет около 2,5 миллиона рублей.

Как изготовить картофельный комбайн

В общем, самоходные машины должны иметь все узлы, как и на промышленных образцах, но меньшего размера или мощности.

Если промышленный агрегат захватывает на уборке картофеля 5-6 рядов, то самоделку устроит и трехрядная копка. И даже однорядная мехуборка — благо для хозяев огорода.

На примере одного варианта подскажем читателям сайта, как сделать самодельный комбайн, чтобы увеличить человеческую производительность труда и сократить время на уборку урожая.

Ваш выбор разновидности комбинированного агрегата:

• прицепной — для мини-трактора «Синтай» китайского производства за 370 тыс. руб.;
• навесной – для арендованных российских тракторов малого или среднего класса;
• самоходный – на базе мотоблока средней мощности.

Из чего состоит агрегат

Главный рабочий узел на схеме-чертеже – корчеватель клубней, желательно с ограничителями глубины и угла наклона. Эти пластины вынимают пласт почвы с урожаем. Им может быть и лопатообразный лемех по типу плужного.

Клубни попадают на транспортерный конвейер, очищаясь от почвы на просеивателе, который отделит мелкоту от крупных картофелин. И далее – в бункер. Он может быть на любой вес — 100-200 кг. Рассмотрите процесс на фото самодельных комбайнов. Потерь почти не будет.

Читайте также: “КамАЗ расшифровка: публичное акционерное общество “”Камский Автомобильный Завод”””

• Комплектные трансформаторные подстанции КТП
• Изготовление емкостей и резервуаров
• Сигнализаторы СУМ1

Если выращиваете картофель на рыхлой почве или супесках, барабан-очиститель не нужен: земля просыплется сквозь прутья транспортера.

Монтаж

Необходима ножовка по металлу или «болгарка», электродрель, сварочный аппарат. Токарных работ минимум. Втулки можно нарезать из труб подходящего диаметра. Рама из уголка 45х45.

При самоходном варианте собственный двигатель Д-6 с мопеда с редуктором или мотоблок крепятся на раме ниже транспортера. Кинематика несложная: цепные передачи с помощью звездочек от мотоцикла, велосипеда, мопеда.

Самостоятельное изготовление

Для того чтобы успешно изготовить подобного рода оборудование, потребуется определиться с желаемой моделью, а также обзавестись её чертежами. После этого достаточно убедиться в наличии всех необходимых материалов и инструментов, что позволит незамедлительно приступить к процессу сборки.

Комбайны отличаются по типу механизма

Необходимые инструменты и материалы

Сборка изделия завершится успешно, если заранее убедиться в наличии всех нужных материалов и инструментов. Простейший комбайн вполне можно изготовить из подручных элементов, среди которых целесообразно отметить:

• металлопрофиль;
• арматура;
• стальные прутья;
• диски от старых транспортных средств;
• труба;
• подшипники шарикового или роликового типа;
• шестеренки и цепь;
• крепежные элементы.

В процессе сборки мастеру потребуется стандартный набор инструментов, а также УШМ, сварочный аппарат, мощная дрель и измерительные приборы. Крайне важно все неподвижные соединения конструкции осуществлять посредством сварки, что позволит гарантировать её надежность и длительный срок службы.

Для того чтобы сделать конструкцию более точной, можно вместо электрической дрели воспользоваться сверлильным станком.

Чертежи

Большое значение имеет выбор подходящей модели устройства, которую планируется собрать. Она должна соответствовать имеющимся материалам, однако мастер при желании может внести изменения в её конструкцию, что позволит адаптировать сооружаемое изделие для решения конкретных задач.

Порядок сборки

Сборка самодельного комбайна проходит в несколько основных этапов, первым из которых представляется изготовление рамы. Она должна быть прямоугольной формы, а её основой является стальной профиль. К ней потребуется закрепить рабочий барабан, а также опору для приводного вала.

Обязательно почитайте: Валковая жатка ЖВН-6: характеристики и устройство

Настоятельно рекомендуется изготавливать раму таким образом, чтобы она имела внушительный вес, поскольку это позволит свести к минимуму вибрации, возникающие в процессе работы. При дальнейшей сборке следует придерживаться следующей инструкции:

1. Изготовить остов для зернового барабана. Для этого можно воспользоваться отрезками уголков из стали, которые потребуется приварить к колесным дискам. Последние можно взять из старых отечественных автомобилей, например, Москвич или ВАЗ. При этом торцевые части элементов срезаются, а кольца привариваются.
2. Разместить между уголками прутья из арматуры и присоединить их, используя сварочный аппарат.
3. Собрать вал, используя прочную металлическую трубу необходимого размера. Разместить его в 2 опорах, которые присоединены к раме агрегата. При этом вал должен быть оснащен шестеренкой, которая будет применяться для цепного привода.
4. Оснастить барабан внешним кожухом, который лучше всего изготовить, используя стальную бочку объемом 200 л. Его верхняя часть должна демонтироваться, что позволит при необходимости быстро выполнить очистку или провести ремонтные работы.
5. Просверлить отверстия для сброса зерна, соединить половины кожуха с помощью нескольких болтов.
6. Установить на раму приводной вал, при желании смонтировать редуктор на противоположной стороне агрегата. Смонтировать цепь, уделив особое внимание её правильной натяжке, что позволит избежать её соскакивания в процесс работы.
7. Закрыть цепь защитным кожухом, который можно сделать из стали или других материалов, что позволит продлить срок её службы.
8. Под барабаном смонтировать решетку из стали, что позволит осуществлять сбор соломы.

Подобное устройство представляется самодельным комбайном барабанного типа. Он может работать посредством присоединения к валу отбора мощности трактора либо к заднему мосту.

Самодельный комбайн: как и из чего построить миникомбайн для уборки урожая. 130 фото и видео инструкция постройки машины

За счет особой технической оснастки картофелеуборочные комбайны решают данную проблему комплексно и быстро. Ввиду актуальности данной темы и растущего интереса к сельскому хозяйству рассмотрим особенности этих машин и некоторые наиболее популярные модели.

Технические особенности

Комбайн для уборки картофеля работает с помощью копателя, который оснащен ножами, роликом, обрезающих дисков и дополнительных элементов для удаления ботвы. Оборудование умеет разделять ценный продукт от сорняков, камней и песка – для этого применяется отсеиватель. По сути, он представляет собой сортировочную горку простой, но эффективной конструкции. Технику можно использовать не только для уборки картошки – она также пригодна для сбора лука, моркови и иных овощей.

Читайте также: 4ех тактный бензиновый двигатель внутреннего сгорания

Как работает такая техника

Принцип работы прост. Перемещаясь по полю, техника выкапывает корнеплоды с определенной глубины и подают их на просеивающие компоненты. Оттуда урожай попадает на ленту. Здесь удаляются ботва, камни и почва. После картофель проходит еще один этап сортировки, во время которого убираются мелкие клубни и остатки мусора. Затем отсортированные клубни перемещаются в бункер, положение дна которого можно регулировать. Чем выше установлено дно, тем меньшие повреждения будет получать картофель при падении.

Какими бывают картофелеуборочные комбайны

Существуют модели для разных видов почв (в том числе для черноземов). Средняя производительность – 0,75 га/ч (конкретный показатель зависит от специфики почвы).

По способу перемещения они подразделяются на 2 категории.

• Прицепные. Способны перемещаться только при соединении с другим видом транспорта (например, трактором). Широко распространены в России и других странах СНГ благодаря невысокой цене и оптимальному качеству работы. Отличаются неприхотливостью. В качестве движущей силы можно использовать самые простые и дешевые транспортные средства (вроде тракторов МТЗ-82). Мощность выше 100 л. с. обычно не требуется. Ряд прицепных разновидностей оснащается крупным бункером, благодаря которому можно сберечь время на разгрузке. В некоторых моделях имеется пальчиковая горка, что помогает повысить качество урожая.

• Самоходные. Мобильная разновидность, которая не требует дополнительного транспорта для перемещения. Действует либо полностью автономно, либо в сочетании с грузовым автомобилем, в который сгружается собранный картофель. Самоходный картофелеуборочный комбайн редко оснащается бункером, однако в таких моделях имеется собственная силовая установка. Возможно наличие кондиционера и обогревателя.

Благодаря умелым рукам

Особенно много устройств, приспособлений, агрегатов, изготовленных своими руками, относится к выращиванию, уборке, переработке, хранению сельскохозяйственных культур. То есть того, что помогает огородникам, садоводам экономить силы, убирать урожаи быстро и без потерь. Среди них и самодельный мини-комбайн.

Одни сосредотачивают свое внимание на мини-агрегатах: мотоблоках с навесным оборудованием – культиваторы, плужки, сенокосилки и колесными прицепами для перевозки различных бытовых грузов. Другие — на крупорушках, измельчителях зерна и так далее. То есть на том, что вращается, движется.

Если комбайн для косовицы пшеницы имеет жатку шириной до шести метров, то самодельный зерноуборочный комбайн оборудован двухметровой. И её достаточно, чтобы успеть собрать урожай до высыпания зерна или дождя.

Метод сбора

Также картофелеуборочные комбайны подразделяются на 2 вида по способу работы с урожаем.

• Бункерные варианты оснащаются емкостями для хранения собранных корнеплодов. Объем бункеров обычно составляет от 2 до 7 тонн.

• Элеваторная техника выгружает картофель или другие продукты прямо в транспортное средство. В эту категорию входят однорядные картофелеуборочные комбайны, а также модели с 2, 3 и 4 рядами.

Однорядный картофелеуборочный комбайн прост и удобен в использовании. Он наилучшим образом подходит для работы на небольших территориях. Объем бункера чаще всего не превышает 10 т. Модели с тремя и четырьмя рядами демонстрируют лучшие результаты при обработке крупных площадей.

Читайте также: УАЗ 3303: Грузоподъемность и технические характеристики

Двухрядные

Вместительность бункера двухрядного комбайна составляет от 5,5 до 7,5 т. Посредством его использования осуществляется уборка урожая с больших полей при быстро меняющихся условиях. Активные боковые стенки разгрузочного транспортера и небольшие ступени падения в процессе перегрузки обеспечивают максимально бережное отношение к выкопанному урожаю. В некоторой степени это обеспечивается также благодаря возможности опускания транспортера.

DR 1500

Этот двухрядный комбайн прицепного типа используется не только при уборке картофеля, но и для других овощей. Модель отличается максимально простым управлением, что обусловлено отказом от сложной электроники.

Комбайн имеет модульную конструкцию, вследствие чего используется для работы в различных условиях. DR 1500 может комплектоваться дополнительным оборудованием, которое расширяет функциональный потенциал модели.

Транспортеры работают очень плавно, поэтому можно говорить о бережном отношении к урожаю. Объём бункера комбайна Grimme DR 1500 держится на уровне 4500 кг.

Технические характеристики комбайна дл уборки картофеля grimme DR 1500:

Фото комбайна grimme dr1500

BR 150-170

Гидравлическая система регулировки наклона такого комбайна позволяет удерживать машину в горизонтальном положении при работе на склонах. Посредством двухлопаточного лемеха осуществляется одновременный подкопа двух гребней. При этом также происходит подача урожая на первый просеивающий транспортер. Специальные вальцы на данном этапе удаляют из поступающего потока грубые примеси ботвы.

Бункер вместительностью 4500 кг может свободно выгружаться даже непосредственно во время работы. Процесс сепарации грунты осуществляется беспрерывно. Наличие очистительного короба способствует поддержанию просеивающего транспортера даже на липких почвах.

Фото комбайна SE 150 60

SE 150/170-60

Подкапывающее устройство этого комбайна располагается сбоку, вследствие чего повышается качество управляемости машиной. Модель отличается высокой производительностью и хорошими эксплуатационными характеристиками. В качестве дополнительной опции можно установить систему автоматического регулирования давления на гребень, которая предотвращает образование комков на мокром грунте. Более того, такая система позволяет избежать повреждений картофеля о камни. Опционально комбайн может оснащаться специальными насадками для уборки лука, моркови или сельдерея.

Технические характеристики комбайна:

На видео комбайн grimme SE 150-60:

Читайте также: Как правильно настроить и отрегулировать плуг на МТЗ 80

Какой комбайн для уборки картофеля лучше выбрать

В России широко распространена продукция немецкого бренда Grimme. Эта компания в основном выпускает прицепные модели, предназначенные для работы с тракторами мощностью в 55 или 90 кВт. Максимальная нагрузка устройства достигает 2500 кг. Ряд вариантов поставляется вместе с деталями для популярных на постсоветском пространстве тракторов. Каждый картофелеуборочный комбайн Grimme отличается деликатным воздействием на клубни, так что потери на выходе будут минимальными.

Наиболее востребованы модели SE 140 UB и SB, а также 150-60 UB, SB и NB. Варианты с маркировкой 140 оснащаются одним транспортером пальчикового или щеточного типа. 150-60 – несколькими транспортерами (кроме 150-60, в котором применяется инспекционный стол).

Немецкие картофелекомбайны «Grimme»

DR-1500

Прицепной двухрядный комбайн, который с дополнительными навесками превращается в уборщик для других видов корнеплодов.
Особенности:

• пневматические тормоза;
• электромагнитное управление;
• высокая производительность – 0,7 га/ч;
• объемный накопитель вместимостью 4500 кг;
• масса – 7,5 т.

SE 150-60

Картофелеуборочный агрегат с боковым подкопом. Производит 2-рядную уборку и идеально подходит для больших производственных площадей

Преимущества:

• отсутствие ограничений по типу почву;
• правая локализация подкапывателя;
• инспекционный стол на несколько рабочих;
• 2 транспортерные ленты.

Рабочие параметры:

• Вес – 9,35 т;
• Вместимость – 6 т;
• Захват – 1,5 м;
• Скорость работы – 0,8 га/ч.

Оборудование российского производства

Хороший выбор – техника отечественных производителей. Картофелеуборочный комбайн КПК – продукция предприятия «Рязсельмаш». Компания имеет более 20 лет опыта производства такого оборудования. Его главные особенности – высокая функциональность и комфортное расположение оператора. Вдобавок модели российского производства изготавливаются специально для работы с российскими почвами, так что вероятность повреждения минимальна. Раньше в «Рязсельмаш» выпускали только трехрядные комбайны, но затем перешли на изготовление более востребованных двурядных агрегатов.

Как правило, отечественная техника стоит дешевле. Однако конкретная цена зависит от ряда технических параметров: размеров, производительности, типа оборудования, способа подкопа и многого другого. При выборе нужно ориентироваться на особенности территории, которую вы собираетесь обрабатывать. Например, для работы с большими территориями подойдет модель высокой мощности, оснащенная крупной емкостью для сбора корнеплодов. Если же предстоит работа на небольшом участке, правильным выбором станет мини картофелеуборочный комбайн. Он занимает немного места, стоит дешевле, расходует меньше топлива и требует лишь минимального ухода.

Однорядные

Такие машины используются для уборки урожая на средних и маленьких территориях. Они способны одинаково хорошо работать на различных типах почвы и даже на грунте со средним уровнем каменистости. Вместительность бункера однорядных картофелеуборочных комбайнов варьируется в пределах 2-4 т.

Grimme SE 75 30

Производительность такого комбайна держится на уровне 3-4 га в день. Модель имеет собственную гидравлическую систему, которая улучшает качество работы агрегата. Машина оснащена четырьмя транспортерами, скорость которых может регулироваться в зависимости от условий работы.

Опция подруливания колес на разворотах и возможность их автоматического возврата в исходное положение существенно облегчает процесс управления. Достаточная ширина шин позволяет эксплуатировать машину без снижения производительности даже на увлажненных почвах. Многоступенчатая очистка картофеля от примесей позволяет качественно очистить урожай.

Технические характеристики комбайна Grimme SE 75 30:

На видео комбайн для уборки картофеля SE 75 30 в работе:

Grimme SE 75/85-55

Особенностью такого комбайна является использование бокового подкапывающего устройства. Модель имеет уникальный пункт управления, который позволяет координировать работу всех систем. В качестве опции комбайн может оснащаться видеосистемой с двумя камерами и одним монитором.

Такая машина для уборки картофеля имеет два просеивающих транспортера и два сепарирующих устройства, которые могут иметь резиновые выступы и оснащаться механическим или гидравлическим приводом.

При общем объеме бункер 5800 кг высота его разгрузки составляет 4,2 метра.

Фото комбайна grimme SE 75 85

Распространенные модели техники для уборки картофеля

В сельскохозяйственной сфере РФ наибольшей популярностью пользуются агрегаты следующих моделей.

• КПК-3. Назначение – работа с картофелем, который посажен междурядьями, на расстоянии до 70 см. Техника предназначена для работы с почвами со средним и высоким уровнем влажности. Не рекомендуется использовать эту модель, если на участке имеется большое количество крупных камней (их размер не должен превышать 50 мм. Комбайн совместим с распространенными моделями тракторов МТЗ и ДТ.

• ККУ-2А. Эффективнее всего работает на легких и среднесвязанных почвах. Убирает картофель комбинированным или раздельным способом. Работает от заднего вала. Одновременно обрабатывает два ряда корнеплодов. Кроме выкапывания и сбора картофеля, он также отделяет его от ботвы, камней, комьев земли и других примесей. Автоматически сгружает клубни в транспорт. Обеспечивает наилучший результат на самых урожайных участках.

• Е-684. Может использоваться на почвах с большим количеством камней, средний размер которых не превышает 200 мм. Предназначен для работы на почвах со средним показателем влажности. Справляется большим количеством ботвы. Совместим с тракторами 14 кН.

• ПКК-2-01. Комбайн для уборки картофеля, который посажен картофелепосадочными машинами. Собирает корнеплоды, очищает их от ботвы и других примесей, после чего отправляет урожай в бункер. Оттуда он может быть выгружен в другое транспортное средство.

• Grimme SE 75 30. Способен обрабатывать до 4 га в день. Эффективность достигается за счет гидравлической системы. Имеется 4 транспортера (можно настраивать скорость каждого из них). Эта модель отличается удобством использования – например, оператор может активировать подруливание колес на разворотах, после чего они автоматически устанавливаются в исходном положении. Используются широкие шины, благодаря чему оборудование эффективно движется по почвам с высоким уровнем влажности. Применяется многоступенчатая система удаления примесей.

• Grimme SE 75/85-55. Модель с подкапывающим агрегатом бокового типа. Одна из главных особенностей – простое управление всеми системами. Эта модель может оснащаться системой наблюдения с камерами и монитором. Обработка урожая осуществляется двумя транспортерами и приспособлениями для сепарации. Для минимизации повреждений на них установлены резиновые защитные элементы. Высота разгрузки бункера – чуть больше 4 м.

Зарубежные модификации

Картофельные комбайны от немецкого

E-668/7

Читайте также: Мотособака для рыбаков: как сделать машину своими руками?

Полунавесной элеваторный комбайн, хорошо справляющийся со своей задачей на легких и рыхлых почвах. Производит 2-рядную уборку картофеля.

• широкий спектр тракторов для агрегации — МТЗ-80/82, ДТ-54А, МТЗ-50/52 и др.;
• привод к вращающимся механизмам через карданный вал;
• большая ширина захвата – 1400 мм;
• хорошая производительность – 0,3..0,42 га/ч;
• ходоуменьшители для повышения качества картофелеуборочных работ.

Е686

Самоходный двухрядный комбайн, рассчитанная на продолжительную эксплуатацию на неоднородных грунтах с большим количеством камней.

• малый уровень повреждений клубней;
• регулятор высоты падения убранной массы;
• специальное приспособление для отсеивания камней.

• Скорость обработки – 3 га/ч;
• Тяга мотора – 80 л.с.;
• Охватываемая часть – 150 см;
• Вес – 4,8 т.

Как сделать самодельную картофелекопалку для трактора

Картофелекопалка занимает особое место среди навесного оборудования для сельскохозяйственной техники. Ее использование не только увеличивает производительность труда, но еще и позволяет получить урожай более высокого качества. Одни фермеры приобретают такое приспособление, другие конструируют собственноручно. При наличии базовых навыков работы руками ее несложно собрать из материалов, которые всегда есть под рукой.

Что такое картофелекопалка

Еще 10-15 лет назад владельцы приусадебных участков собирали урожай картофеля исключительно при помощи лопаты. Механизированная уборка проводилась лишь в крупных сельских хозяйствах. Сейчас собирать урожай картофелекопалкой может позволить себе даже самый мелкий фермер.

Описание и характеристика устройства

Принцип работы устройства довольно прост. Режущие части заглубляются в грунт, захватывают его часть и поднимают вместе с картофелем или другими корнеплодами на поверхность. Клубни, проходя через агрегат, очищаются от большей части земли и остаются на поверхности, либо сразу собираются в бункер.

Приспособление используют для ускорения сбора урожая и снижения трудозатрат. Это особенно выгодно на больших площадях.

Особенности применения и преимущества

Особенность такого агрегата заключается в том, что его можно применять не только для сбора картофеля, но и для уборку других овощей — например, свеклы или редьки. Кроме того, при таком способе уборки практически не повреждаются клубни.

Основное преимущество — высокая скорость сбора картофеля по сравнению с ручным трудом.

Виды копалок для картофеля

Подобные приспособления имеют различия между собой по конструкционным особенностям. Но принцип работы у них одинаковый.

Однорядная

Однорядные картофелекопалки способны за один проход извлечь корнеплоды только с одной полосы насаждений. Они отлично показывают себя на мотоблоках и мини-тракторах.

Двухрядная

Двухрядные конструкции более широкие. Они за один проход способны обработать сразу два ряда.

Покупная

Такие картофелекопалки выпускают и отечественные, и зарубежные производители. Важно учитывать, что различные виды конструкций предназначены для эксплуатации в разных условиях и на разных грунтах. Стоимость покупного оборудования довольно высокая, но окупается оно сравнительно быстро.

Самодельная

Если нет желания тратить лишние средства на приобретение заводской картофелекопалки, ее можно изготовить своими руками. Для небольших участков достаточно будет веерной копалки. Если картофель выращивают каждый год на больших площадях (для продажи), то лучше изготовить более сложную конструкцию.

Какого типа бывают картофелекопалки

Навесное приспособление для копки картофеля бывает нескольких видов, которые отличаются своей конструкцией. Существуют модели, предназначенные для работы на участках различной величины и на разных грунтах.

Веерная для мотоблока

Основной рабочий механизм — плуг. От него отходят прутья, загнутые вверх. Приспособление погружают в почву, и по мере движения картофель поднимается по прутьям на поверхность.

Среди достоинств веерной конструкции выделяют невысокую стоимость и простоту. Но такой копалкой не получится продуктивно работать на твердых грунтах.

Грохотная

Такие агрегаты устроены сложнее. Они снабжены наклоненной к земле решеткой, колесами и точками опоры. Картофелекопалку заглубляют под клубни, после чего они поднимаются на поверхность и попадают на решетку, через которую вся земля просеивается.

Основное преимущество такой копалки заключается в получении чистого картофеля.

Транспортерная

Такого типа машины имеют в своей конструкции лепеху и транспортер, по которому картофель попадает в бункер.

Транспортерные изделия показывают плохую производительность на влажных и вязких почвах. Также их не стоит применять на участках, где растут сорняки. Растения наматываются на транспортер, что существенно снижает производительность.

Барабанного типа

Барабанная копалка имеет довольно сложную конструкцию. Картофель извлекается из почвы при помощи плуга. После этого они попадают в перфорированный вращающийся барабан, где происходит очистка от грунта. С барабана картофель транспортируется в бункер.

Главное преимущество таких устройств заключается в возможности эксплуатации их на больших площадях.

Роторная

Такая конструкция во время работы подкапывает грядку. При этом на определенной высоте вращаются металлические пруты, разбивающие комья земли. Картофель ложится рядом с агрегатом.

Как сделать картофелекопалку для трактора своими руками

Если имеются инструменты и материалы, то изготовить картофелекопалку самостоятельно достаточно просто. Главное, все выполнять по инструкции.

Какие материалы понадобятся

Прежде чем приступать к сборке копалки, подготавливают весь необходимый инструмент и материалы. Для ее изготовления понадобится:

• арматура диаметром 10-15 мм;
• гайки и болты диаметром от 10 мм;
• листовой металл разной толщины;
• стальные уголки;
• металлические трубы;
• болгарка;
• дрель;
• сварочный аппарат.

Пошаговая инструкция, чертежи и размеры

Если придерживаться инструкции и пользоваться уже готовыми чертежами, то сделать такое приспособление будет не так сложно. Ниже представлены чертежи основных узлов.

Для минитрактора

Для минитракторов изготавливают картофелекопалки грохотного типа. Весь процесс занимает не много времени, если есть навыки работы с техникой.

Для конструирования этой модели понадобится подготовить:

• сварочный аппарат;
• болгарку;
• дрель и сверла;
• стальной лист 3-5 мм;
• металлический профиль 25 на 25 мм;
• стальную проволоку 8 мм;
• болты;
• колеса;
• шарниры и рычаги;
• эксцентрик.

Процесс сборки грохотной копалки:

1. Нарезают металлический профиль и сваривают из него основу-каркас.
2. К нижней части его приваривают стойки, которые будут использоваться в качестве крепления для колес.
3. Во внутренней части основы приваривают держатели для шарниров. На них будет подвешен грохот.
4. К раме приваривают кронштейны для установки редуктора и других частей, которые будут создавать вибрацию.
5. Из толстой проволоки сваривают просеиватель (грохот).
6. Его устанавливают на шарниры внутри рамы.
7. На кронштейн подвешивают редуктор, эксцентриковый рычаг и шатун для создания вибрации и соединяют их с грохотом. Во время работы вала движения будут передаваться на грохот. Колебания возникают благодаря вращению эксцентрика.
8. Из стального листа изготавливают нож копалки и приваривают его к нижней части рамы и грохоту.
9. На последнем этапе надевают и закрепляют колеса.

Для Т 25

Каждый мастер делает отдельный части устройства по-своему, поэтому самодельные картофелекопалки всегда отличаются друг от друга.

Процесс изготовления устройства:

1. Сваривают каркас из профилированный трубы.
2. Из стального листа толщиной в 3-5 мм делают лемехи и нож.
3. Внутрь каркаса устанавливают валики или небольшие колеса, чтобы по ним могла двигаться транспортерная лента.
4. Транспортерную ленту делают из велосипедной или мотоциклетной цепи, а также стальных прутьев.
5. Собирают кронштейны и крепления для получения редуктора и зубчатой передачи.
6. В каркас устанавливают транспортерную ленту и другие механизме.
7. Монтируют колеса и нож на раму.

Для МТЗ

Для изготовления веерной копалки потребуются следующие материалы:

• листовая сталь толщиной в 4 мм;
• болты диаметром от 12 мм;
• прямоугольная профилированная труба с толщиной стенки от 3 мм;
• стальные пруты диаметром до 10 мм (также подойдет нерифленая арматура, имеющая круглые концы).

Порядок действий:

1. В середине лемеха просверливают два отверстия, чтобы была возможность закрепить деталь на кронштейн.
2. Ближе к концу ножа, где он становится шире, приваривают стальные пруты так, чтобы они расходились веером. Их длина должна быть 40-50 см. Также их дополнительно подгибают вверх.
3. К лемеху прикрепляют стойку при помощи болтового соединения.
4. На кронштейне просверливают отверстия для того, чтобы была возможность соединить копалку с трактором. Кронштейн приваривают к верхней части стойки.
5. Чтобы повысить прочность готовой конструкции, к нижней части ножа приваривают полосу металла.

Для других моделей

При обработке больших площадей эффективнее всего использовать барабанный тип картофелекопалок. Устройство состоит из вращающегося барабана, ножа и рамы с колесами.

Сборка такого устройства потребует определенных навыков и особой точности. Барабан делают из металлических прутьев, после чего его соединяют с помощью зубчатой или цепной передачи с редуктором и валом отбора мощности. Чтобы соединение получилось правильным, применяют сцепку прямым приводом.

Лемех закрепляют на шарниры. Затем агрегат приваривают к дискам и закрепляют на двух осях. Барабан располагают на изогнутых дисках. Для этого подходят ободы велосипедных колес.

Вал будет вращаться и приводить в движение барабан, в который попадает картофель с почвой. В итоге земля во время вращения высыпается, а клубни сдвигаются к краю и выпадают на землю.

Советы и рекомендации по изготовлению

Основные рекомендации по изготовлению картофелекопалки:

1. Сварка должна быть максимально качественной. Если нет навыков работы со сварочным аппаратом, то лучше обратиться к специалистам. Но в крайнем случае допустимы и болтовые соединения на ответственных местах.
2. После каждого этапа сборки желательно зачищать все соединения, особенно сварочные.
3. После окончательной сборки не лишним будет покрасить устройство (за исключением ножа), чтобы оно меньше ржавело.
4. Важно предусмотреть механизм регулировки наклона. В ином случае максимальной эффективной работы не получится достичь.

Заключение

Картофелекопалки, изготовленные собственноручно — бюджетный вариант повышения продуктивности труда при выполнении аграрных работ. Их эффективность нередко уступает заводским аналогам, хотя все зависит от навыков мастера. Если делать все качественно и по инструкции, самодельное устройство получится ничем не хуже заводских моделей.

Источник https://gp-prsmah.ru/brend/mini-kombajn-zarya.html

Источник https://minitraktor34.ru/selhoztehnika/kartofeleuborochnyj-kombajn.html

Источник https://agronom.expert/posadka/ogorod/paslenovye/kartofel/kak-sdelat-samodelnuyu-kartofelekopalku-dlya-traktora.html
