Компания MAN SE — машиностроительная фабрика Maschinenfabrik Augsburg-Nurnberg SE. Главный акционер компании Volkswagen AG. Штаб-квартира компании находится в Мюнхене.

В настоящее время компания занимается производством грузовиков среднего и тяжелого класса, малотоннажных машин, а также грузовиков для вооруженных сил и гражданских автобусов разных типов.

В этой статье мы более подробно остановимся на тягачах MAN TGA, рассмотрим, что представляет собой коробка передач MAN TGA, схема переключения передач MAN TGA и т.д.

MAN TGA КПП: особенности КПП и схема переключения

Основная модель компании MAN – тягач TGA, который стал базой для другой новой серии МАN ТGХ. Кстати, маркировка автомобилей MAN присваивается тягачу в зависимости от его грузоподъемности. Существуют такие серии:

• TGM, TGL;
• TGA — базовая модель;
• TGS TGX — тяжеловесы;
• TGM — среднетоннажники;
• TGL — малотоннажники.

Маркировка TG «Trucknology Generation» подразумевает под собой комбинацию высоких технологий автомобилестроения, «разумного» управления и безупречного комфорта, а последняя буква «А» указывает на класс грузоподъемности тягача (данный параметр равен 18 тоннам).

На тягачи этой серии в основном устанавливаются шестицилиндровые двигатели собственного производства с объемом от 10,5 до 12,8 литров, мощность которых может варьироваться от 310 до 530 лошадиных сил, что зависит от комплектации автомобиля.

Эти двигатели могут агрегатироваться 12-ступенчатой автоматической коробкой передач, 16-ступенчатой механической ZF ComfortShift с системой (HGS) гидростатического переключения передач ServoShift с сервоприводом, 16-ступенчатой механической коробкой ZF 16 S NEW ECOSPLIT и т. д. Давайте на примере механической коробкой ZF 16 S NEW ECOSPLIT рассмотрим основные особенности и схему переключения.

Особенности МКПП автомобиля MAN TGA ZF 16 S NEW ECOSPLIT

Итак, MAN TGA КПП ZF 16 S NEW ECOSPLIT в зависимости от комплектации бывают трех видов:

• КПП с NMV(механизм отбора мощности от ДВС) и интардером (гидродинамический не изнашиваемый тормоз-замедлитель с интенсивным теплообменом);
• КПП с интардером (гидродинамический не изнашиваемый тормоз-замедлитель с интенсивным теплообменом);
• КПП без интардера.

Основные общие составляющие всех трех типов КПП MAN TGA КПП ZF 16 S NEW ECOSPLIT:

• корпус кулисного механизма;
• типовая табличка КПП;
• рабочий цилиндр сцепления;
• выжимная вилка сцепления;
• пневмоусилитель.

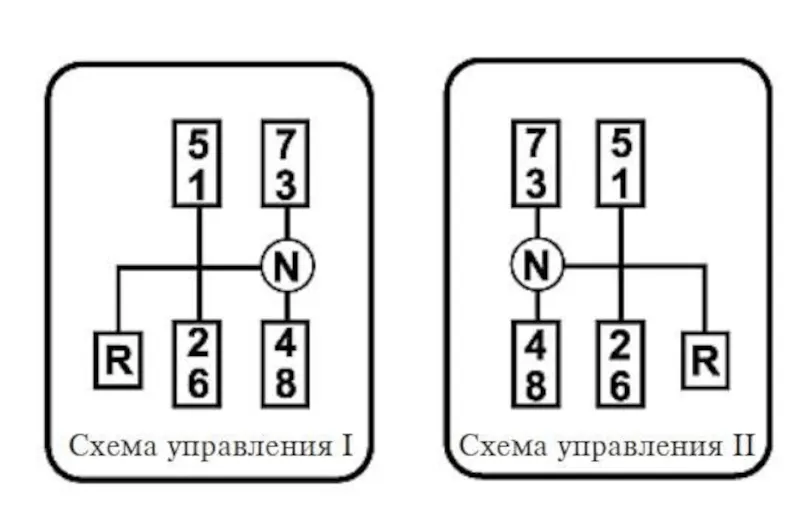

Коробка передач MAN TGA: схема переключения

Базовая схема переключения КПП MAN на первый взгляд может показаться достаточно сложной, поскольку имеет шестнадцать передач переднего хода и две передачи заднего хода. Но это только на первый взгляд. Привыкнуть управлять такой коробкой можно очень быстро. Изучив все нюансы и особенности, удается оценить массу достоинств.

Например, благодаря пневмоусилителю передачи переключаются плавно и легко. А особенности конструкции коробки позволяют во время включения создавать минимальный шум.

Удачное расположение рычага механической коробки не доставляет водителю дискомфорта, поскольку расположен он прямо под правой рукой водителя, недалеко от подушки сидения. Также нужно отметить и тот факт, что на этой же консоли расположен рычажок привода стояночного тормоза, что тоже очень удобно.

Рекомендуем также прочитать статью о том, как ездить на вариаторе. Из этой статьи вы узнаете об особенностях эксплуатации вариаторной коробки CVT, а также что нужно учитывать при езде на вариаторе.

Еще на MAN TGA КПП схема переключения реализована так, чтобы оптимально использовать мощность ДВС автомобиля в начале движения, при ускорении или торможении практически до полной остановки. Есть еще один плюс КПП – это возможность присоединения разных коробок отбора мощности.

Схема переключения передач MAN TGA состоит из трех основных частей:

• основная часть с четырьмя передачами;
• двухступенчатый делитель (с помощью расположенного на рычаге КПП делителя можно выбрать медленную или быструю группу (группы активируются, когда водитель выжал сцепление и переключает рычажок);
• демультипликатор (автоматическое переключение при переходе из 3-4 ряда в 5-6 ряд).

Что в итоге

Коробка MAN TGA долговечна в эксплуатации при квалифицированном техническом обслуживании (замена масла с использованием качественной смазывающей жидкости, своевременная замена изношенных деталей коробки и т. д.).

Рекомендуем также прочитать статью о том, как правильно ездить на коробке робот. Из этой статьи вы узнаете об особенностях, а также рекомендациях касательно эксплуатации автомобилей с роботизированной коробкой передач.

При этом немаловажный фактор долговечности КПП заключается в квалификации водителя, эксплуатирующего транспортное средство с таким видом трансмиссии. Если точнее, КПП MAN TGA очень требовательна к своевременному переключению ступеней при необходимом скоростном режиме с учетом больших весовых нагрузок.

Читайте также

Как правильно ездить на роботизированной коробке. Как правильно пользоваться роботизированной коробкой передач: «однодисковый» робот, преселективная роботизированная КПП с двумя сцеплениями. Рекомендации.

Как отличить робот от автомата внешне и по доступным. Отличия коробки робот от автоматической КПП: на что обратить внимание. Как отличить робот от автомата (визуально, в движении). Рекомендации.

Отличие вариатора от автомата и робота: какая коробка. Чем отличается коробка вариатор от коробки автомат или коробки робот: основные отличия CVT от АКПП, а также роботизированных трансмиссий типа AMT или DSG.

Можно ли буксировать автомобиль с коробкой робот Роботизированная коробка передач: как буксировать коробку-робот. На что обратить внимание, основные правила буксировки автомобиля с АКПП или РКПП.

Коробка CVT: как ездить на вариаторе правильно Эксплуатация коробки вариатор CVT: особенности езды на машине с вариатором, обслуживание вариаторной коробки. Полезные советы и рекомендации.

Буксировка автомобиля с вариатором: что нужно знать Как эксплуатировать автомобиль с коробкой вариатор, особенности. Буксировка машины с вариатором CVT, общие правила, советы и рекомендации.

Статьи – «Как MAN TGS 33.500 совместил традиции и новации немецкой марки»

Схема переключения передач МАН может показаться достаточно сложным. 16 передач вперед и две назад. Как ими управляться? Однако привыкаешь очень быстро. И затем начинаешь понимать, что это все «понапихано» не зря. Передачи очень легко включаются благодаря пневмоусилителю. Шум от коробки минимален, благодаря особой конструкции.

Данная схема переключения передач МАН позволяет оптимально использовать мощность силового агрегата, как при трогании, ускорении, движении, и торможении, вплоть до полной остановки. Правильно подобранные передачи дают возможность высокопроизводительной работы всей техники, без ущерба надежности и экономичности. Ко всему прочему она может присоединятся разнообразные коробки отбора мощности.

Сама коробка передач состоит из трех частей. Основная с четырьмя передачами, двухступенчатый делитель и демультипликатор. Демультипликатор автоматически переключается при переходе из 3-4 ряда в 5-6 ряд. Рычажок, располагающийся на рычаге КПП – это делитель, при помощи которого можно выбрать медленную или быструю группу. Эти группы активируются, выжав сцепление и переключая рычажок.

Для того, чтобы коробка передач МАН служила долго, необходимо вовремя проводить техническое обслуживание, производить замену изношенных деталей. На масле лучше не экономить и заливать в нее специальное масло, хотя того, которое залито на заводе хватит на 300 000 км при перевозке грузов на большие расстояния, и на 100 тысяч при работе автомобиля в тяжелых условиях, как дорожных, так и климатических. Кроме всего прочего, как следует из проспекта, оно позволяет экономить 1процент топлива. Вроде немного, но если перевести в литры и деньги получится заметная цифра.

Читайте также: Гусеничный экскаватор Hyundai R380LC-9SH. Руководство — часть 10

Еще по теме

Коробка передач МАН ТГА: схема переключения КПП MAN

Компания MAN SE — машиностроительная фабрика Maschinenfabrik Augsburg-Nurnberg SE. Главный акционер компании Volkswagen AG. Штаб-квартира компании находится в Мюнхене.

В настоящее время компания занимается производством грузовиков среднего и тяжелого класса, малотоннажных машин, а также грузовиков для вооруженных сил и гражданских автобусов разных типов.

В этой статье мы более подробно остановимся на тягачах MAN TGA, рассмотрим, что представляет собой коробка передач MAN TGA, схема переключения передач MAN TGA и т.д.

MAN TGA КПП: особенности КПП и схема переключения

Основная модель компании MAN – тягач TGA, который стал базой для другой новой серии МАN ТGХ. Кстати, маркировка автомобилей MAN присваивается тягачу в зависимости от его грузоподъемности. Существуют такие серии:

• TGM, TGL;
• TGA — базовая модель;
• TGS TGX — тяжеловесы;
• TGM — среднетоннажники;
• TGL — малотоннажники.

Читать дальше: Амортизаторы каяба на ваз 2115
Маркировка TG «Trucknology Generation» подразумевает под собой комбинацию высоких технологий автомобилестроения, «разумного» управления и безупречного комфорта, а последняя буква «А» указывает на класс грузоподъемности тягача (данный параметр равен 18 тоннам).

На тягачи этой серии в основном устанавливаются шестицилиндровые двигатели собственного производства с объемом от 10,5 до 12,8 литров, мощность которых может варьироваться от 310 до 530 лошадиных сил, что зависит от комплектации автомобиля.

Эти двигатели могут агрегатироваться 12-ступенчатой автоматической коробкой передач, 16-ступенчатой механической ZF ComfortShift с системой (HGS) гидростатического переключения передач ServoShift с сервоприводом, 16-ступенчатой механической коробкой ZF 16 S NEW ECOSPLIT и т. д. Давайте на примере механической коробкой ZF 16 S NEW ECOSPLIT рассмотрим основные особенности и схему переключения.

Особенности МКПП автомобиля MAN TGA ZF 16 S NEW ECOSPLIT

Итак, MAN TGA КПП ZF 16 S NEW ECOSPLIT в зависимости от комплектации бывают трех видов:

• КПП с NMV(механизм отбора мощности от ДВС) и интардером (гидродинамический не изнашиваемый тормоз-замедлитель с интенсивным теплообменом);
• КПП с интардером (гидродинамический не изнашиваемый тормоз-замедлитель с интенсивным теплообменом);
• КПП без интардера.

Основные общие составляющие всех трех типов КПП MAN TGA КПП ZF 16 S NEW ECOSPLIT:

Коробка передач MAN TGA: схема переключения

Базовая схема переключения КПП MAN на первый взгляд может показаться достаточно сложной, поскольку имеет шестнадцать передач переднего хода и две передачи заднего хода. Но это только на первый взгляд. Привыкнуть управлять такой коробкой можно очень быстро. Изучив все нюансы и особенности, удается оценить массу достоинств.

Например, благодаря пневмоусилителю передачи переключаются плавно и легко. А особенности конструкции коробки позволяют во время включения создавать минимальный шум.

Удачное расположение рычага механической коробки не доставляет водителю дискомфорта, поскольку расположен он прямо под правой рукой водителя, недалеко от подушки сидения. Также нужно отметить и тот факт, что на этой же консоли расположен рычажок привода стояночного тормоза, что тоже очень удобно. Рекомендуем также прочитать статью о том, как ездить на вариаторе. Из этой статьи вы узнаете об особенностях эксплуатации вариаторной коробки CVT, а также что нужно учитывать при езде на вариаторе.

Еще на MAN TGA КПП схема переключения реализована так, чтобы оптимально использовать мощность ДВС автомобиля в начале движения, при ускорении или торможении практически до полной остановки. Есть еще один плюс КПП – это возможность присоединения разных коробок отбора мощности.

Схема переключения передач MAN TGA состоит из трех основных частей:

• основная часть с четырьмя передачами;
• двухступенчатый делитель (с помощью расположенного на рычаге КПП делителя можно выбрать медленную или быструю группу (группы активируются, когда водитель выжал сцепление и переключает рычажок);
• демультипликатор (автоматическое переключение при переходе из 3-4 ряда в 5-6 ряд).

Что в итоге

Коробка MAN TGA долговечна в эксплуатации при квалифицированном техническом обслуживании (замена масла с использованием качественной смазывающей жидкости, своевременная замена изношенных деталей коробки и т. д.).

Читайте также: МАЗ-6312: технические характеристики

Рекомендуем также прочитать статью о том, как правильно ездить на коробке робот. Из этой статьи вы узнаете об особенностях, а также рекомендациях касательно эксплуатации автомобилей с роботизированной коробкой передач. При этом немаловажный фактор долговечности КПП заключается в квалификации водителя, эксплуатирующего транспортное средство с таким видом трансмиссии. Если точнее, КПП MAN TGA очень требовательна к своевременному переключению ступеней при необходимом скоростном режиме с учетом больших весовых нагрузок.

Читать дальше: Glk 220 cdi 4matic

Рабочее пространство

Забираюсь в кабину. Несмотря на то что она называется «средней», моторный тоннель невелик и можно свободно передвигаться по всему немалому внутреннему пространству. Достаточно широкая спальная полка (2005 мм в длину и 745 – в ширину) скрывает под собой ящики для личных вещей и встроенный холодильник. Плюс три ящика над лобовым стеклом да два бардачка… Тут главное самому не забыть, что и куда положил.

Отличные кресла со всеми возможными регулировками, руль с множеством кнопок, регулирующийся в двух плоскостях. Привычная графика доски приборов, где два основных циферблата разделены встроенным дисплеем борткомпьютера… Разумеется, на своем месте пульт климат-контроля. В общем, если вы до этого ездили на MAN, то революционных открытий не ждите. Правда, обилие кнопок заставляет пожалеть о том, что в школе не отличался прилежностью: всем этим надо еще научиться управлять, и то, что инструкция по эксплуатации MAN TGS станет вашей любимой книгой в первые месяцы работы, можете не сомневаться.

В интерьере появилась деталь, намекающая на то, что MAN принадлежит концерну Volkswagen: привычная фольксвагеновская медиасистема с навигацией, SD-картами и возможностью подключения двух мобильных телефонов – не только водитель, но и его напарник не останется без внимания. Отмечу, что для Европы доступны трехмерные карты с подсказками, как экономить топливо с учетом рельефа местности, но для России таких карт пока, увы, нет.

Эргономика основных органов управления привычна, включая истинно мановский селектор автоматизированной коробки TipMatic в виде поворотной рукоятки и «ручника» на отдельном подиуме справа от водительского кресла. Впрочем, и прежние нарекания к эргономике тоже остаются в силе. Это касается обзорности: огромные боковые зеркала практически не оставляют мертвых зон вдоль бортов, но крадут довольно большой сектор в передней полусфере обзора. А там может спрятаться не только велосипедист, но и средних размеров легковушка. Зато зеркало над лобовым стеклом помогает при маневрировании – видно все, что находится перед бампером.

Про мкпп — бортжурнал Man TGA 18 480 2013 года на DRIVE2

Тут один человек делал фото ликбез по америке и немного остановился на рассказе свой кочерги. Кто как называет. У меня всё же это рычаг, а кочерга лежит в люльке под прицепом, она помогает мне закинуть козырёк прицепа в верх и потом с её помощью, я сдвигаю крышу тента.

Так вот, рычаг КПП. На нём есть 2 кнопки. Человек говорил, что под рычагом лепесток для переключения с пониженных на повышенные, а кнопка сбоку это половинки. Хм…

Так вот либо я чего-то не догоняю, либо хз. Лепесток переключает не пониженные и повышенные, а переключает передачи верхнего и нижнего ряда передач. Причём на том же Мане Командоре этого лепестка нет. Там с 1 по 4 передачу один ряд, а дальше тот же ряд как бы через ступеньку и там уже с 5 по 8 передачу. Т.е. на машинах более старых МКПП напоминают расположение передач легкового автомобиля с той лишь разницей, что в фуре их не 4, 5, а 8.

И выглядит это вот как.

В промежутке нейтральной передачи между 3 и 5 передачей есть кружки. Эти кружки указывают на наличие ступеньки. Ступенька сделана для того, чтоб водитель по запарке не включил передачу из разного контура. Потому как в большинстве случаев пустой трак может свободно трогаться и со 2ой и с 3ей передачи.

Так же и с кнопкой. На более старых машинах она называлась лепестком. И играла роль переключателя не половинок, а повышенных и пониженных режимов. Потому как на фуре передач 8, но по факту 16. И как раз этот флажок/кнопка и играет роль переключателя с повышенной на пониженную. Запарил? Для тех кто не в теме: 8 пониженная она же 8 повышенная или она же 16ая.

А в более новых грузовиках схема передач выглядит так как на фото. Просто сократили движение кулисы и ещё 4 передачи распределили на тех же местах что и первые 4 передачи. И лепесток уже играет роль переключателя между первым и вторым рядом, а кнопка между повышенными и пониженных передачами.

И никаких половинок тут нет. Бред.

Вперед и вверх

Запуск двигателя, мягкое нажатие на педаль акселератора… и я плавно подкатываюсь под загрузку. Экскаватор насыпает в майлеровский полуприцеп 15 кубов щебня, и начинается подъем с самого дна каменного карьера. Вот здесь-то и оцениваешь преимущества автоматизированной трансмиссии TipMatic с «силовым» режимом, позволяющей двигателю «зависать» на высоких оборотах и переключающей передачи «по одной».

Читайте также: Автомобиль Газель Next ГАЗ A21R22 (4×2) бортовой с краном манипулятором Amco Veba 103

Уверенно ползу вверх по довольно скользкой после дождя каменистой дороге. Но если понадобится, можно задействовать как межосевые, так и межколесные блокировки в задней «тележке». Хорошо, что нет необходимости в полном приводе (у тестовой машины его нет), однако для заказа доступна такая опция, как подключаемый передний привод HidroMatic. Его суть в том, что водитель подключает вал отбора мощности, который поднимает давление в гидросистеме, передавая крутящий момент на гид-ромоторы переднего моста. Эта система хорошо зарекомендовала себя и с точки зрения проходимости (когда включена), и экономичности (когда выключена). А еще есть системы предотвращения опрокидывания и складывания прицепа.

Существенно, что для управления MAN TGS большой квалификации не требуется – многие операции за вас сделает электроника, особенно после того, как автомобиль выберется из карьера на обычную трассу: смело включайте адаптивный круиз-контроль, и вам остается только рулить.

Резюмируя, можно сказать, что MAN TGS – один из реальных претендентов на лидерство в строительном сегменте. В частности, в 2017 году доля этого бренда на российском рынке в сегменте грузовых автомобилей с колесной формулой 6х6 составила 48%, а в конфигурации 8х8 целых 78%, что сделало его крупнейшим поставщиком строительной техники среди европейских марок. Новинку также выгодно отличает соотношение цена/качество/характеристики, при этом автомобиль хорошо известен в России, а обновление 2020 года только добавило интересных опций.
Автор Максим Сергеев Издание Автопанорама №4 2020 Фото фирма-производитель

Видео

У вас возникли проблемы с поиском определенного видеоролика? Тогда эта страничка поможет вам отыскать так необходимый вам ролик. Мы с легкостью обработаем ваши запросы и выдадим вам все результаты. Неважно чем вы интересуетесь и что вы ищете, мы запросто отыщем необходимый ролик, какой бы направленности он не был бы.

Если же у вас интересует современные новости, то мы готовы предложить вам самые актуальные на данный момент новостные сводки во всех направлениях. Результаты футбольных матчей, политические события или же мировые, глобальные проблемы. Вы всегда будете в курсе всех событий, если будете пользоваться нашим замечательным поиском. Информированность предоставляемых нами видеороликов и их качество зависит не от нас, а от тех, кто их залил в интернет просторы. Мы всего лишь снабжаем вас тем, что вы ищете и требуете. В любом случае, пользуясь нашим поиском, вы будете знать все новости в мире.

Читать дальше: Как поменять салонный фильтр пежо 408

Впрочем, мировая экономика это тоже довольно интересная тема, которая волнует очень многих. От экономического состояния различных стран зависит довольно многое. Например, импорт и экспорт, каких либо продуктов питания или же техники. Тот же уровень жизни напрямую зависит от состояния страны, как и зарплаты и прочее. Чем же может быть полезна такая информация? Она поможет вам не только адаптироваться к последствиям, но и может предостеречь от поездки в ту или же иную страну. Если вы отъявленный путешественник, то обязательно воспользуйтесь нашим поиском.

Нынче очень сложно разобраться в политических интригах и для понимания ситуации нужно найти и сравнить очень много различной информации. А потому мы запросто найдем для вас различные выступления депутатов ГОСДУМЫ и их заявления за все прошедшие года. Вы сможете с легкостью разобраться в политике и в ситуации на политической арене. Политика различных стран станет вам ясна и вы запросто сможете подготовить себя к грядущим переменам или же адаптироваться уже в наших реалиях.

Впрочем вы можете найти тут не только различные новости всего мира. Вы также запросто сможете подыскать себе киноленту, которую будет приятно посмотреть вечером с бутылкой пива или же попкорна. В нашей поисковой базе существуют фильмы на любой вкус и цвет, вы без особых проблем сможете найти для себя интересную картину. Мы запросто найдем для вас даже самые старые и трудно находимые произведения, как и известную всем классику — например Звездные войны: Империя наносит ответный удар.

Если же вы просто хотите немного отдохнуть и находитесь в поиске смешных роликов, то мы можем утолить и тут вашу жажду. Мы найдем для вас миллион различных развлекательных видеороликов со всей планеты. Короткие приколы запросто поднимут вам настроение и еще целый день будут вас веселить. Пользуясь удобной системой поиска, вы сможете найти именно то, что рассмешит вас.

Как вы уже поняли, мы трудимся не покладая рук, что бы вы всегда получали именно то, что вам необходимо. Мы создали этот замечательный поиск специально для вас, что бы вам удалось найти необходимую информацию в виде видеоролика и посмотреть её на удобном плеере.

Тягач, также известный как грузовик с прицепом или 18-колесник , – это большой тягач с дизельным двигателем, который предназначен для перевозки тяжелых грузов. Каждый год более 4 млн. таких тягачей разный видов путешествуют автострадами, доставляя товары, сырье и сельскохозяйственных животных по всей стране. Трансмиссия (коробка передач) в этих тягачах может быть автоматической или ручной. Ручная трансмиссия предусматривает использование водителем сцепления для отключения трансмиссии и переключения передач по мере необходимости. Водитель делает это, прислушиваясь к двигателю, а также наблюдая за оборотами двигателя и спидометром. Есть несколько методов переключения скоростей на ручной коробке передач тягача: стандартное переключение и двойное сцепление. Водители тягачей прилагают много усилий, чтобы научиться переключать передачи правильно для того, чтобы избежать перегрузок во время переключений, сохранить сцепление и двигатель своих грузовиков. Читайте дальше, чтобы узнать о том, как переключать передачи с помощью метода двойного сцепления.

КПП ZF 16S 2220 Ecosplit коробка переключения передач

16 ступенчатая коробка передач МАЗ МАН. Система сервопривода Servoshift для комфортного переключения передач.

Коробка передач серии «ECOSPLIT» для автомобилей большой грузоподъемности

С полной загрузкой быстро, надежно и экономично достичь конечного пункта назначения, с гарантией выполнить необходимую работу в сложных топографических условиях: для этого достаточно иметь к мощному двигателю коробку передач серии «ECOSPLIT», позволяющую обеспечить точное регулирование передаваемой на колеса мощности двигателя. Легкая по весу конструкция 16- ступенчатой коробки с алюминиевым исполнением картера постоянно предоставляет водителю возможность использования оптимальной мощности при всех моделях используемых двигателей как в начальный момент трогания с места, так и при ускорениях и в процессе движения. Благодаря рационально построенному диапазону передач, такая коробка демонстрирует свои преимущества и на автомобилях для строительных работ и полноприводных автомобилях.

Характерными особенностями применяемой на автомобилях МАЗ-МАН с двигателями серии D2066 коробки передач производства фирмы «Zahnradfabrik» ZF 16S 2220 TO является:

• полная синхронизация всех передач (за исключением заднего хода)
• интегрированные делитель, демультипликатор и картер сцепления
• компактная конструкция, высокие весовые удельные показатели: ~7,9 Нм/кг
• тихое и быстрое включение без значительных усилий благодаря применению пневмоусилителя переключения передач «Servoshift»
• пониженная шумность работы, благодаря косозубому зацеплению
• возможность применения встроенного ретардера и различных вариантов коробок отбора мощности
• конструкция рассчитана для тяжелых условий эксплуатации
• коробка заправляется маслом, специально разработанным фирмой ZF для всесезонного использования, непосредственно на заводе изготовителе. Оптимально подобранный состав масла позволяет увеличить интервал замены масла до 300 000км при эксплуатации на дальних перевозках и до 100 000км в тяжелых дорожных и климатических условиях. Применение такого масла позволяет дополнительно экономить до 1% топлива.

Конструктивно коробка ZF- Ecosplit состоит из основной части с четырьмя передачами, демультипликатора и переднего делителя. Переключение в основной части осуществляется по 5 «дорожкам» (рядам). На «дорожках» 3↔4 и 5↔6 имеется подпружиненное нейтральное положение. Пневматическое переключение демультипликатора осуществляется автоматически при переходе из ряда 3↔4 на ряд 5↔6 и наоборот. Переключение переднего делителя производится с помощью переключателя, расположенного на рычаге переключения передач. С помощью этого переключателя водитель может выбирать медленную и быструю группу переднего делителя, которая предварительно выбирается водителем с помощью переключателя и которая активируется при нажатии на педаль сцепления.

Схема переключения двойное Н

Схема переключения коробки передач ZF 16 MAN

Переключение передач по схеме «двойное Н»

Коробки передач ZF Ecomid и ZF Ecosplit имеют возможность присоединения различных коробок отбора мощности, как с непосредственной установкой гидронасоса, так и под последующее фланцевое присоединение промежуточного вала.

При этом отбор реализуется следующим образом:

1. зависимый от сцепления отбор мощности. Коробка отбора монтируется со стороны выходного вала коробки передач. Работает тогда, когда работает двигатель и сцепление включено;
2. отбор, зависимый от двигателя (только для «ECOSPLIT»). Устанавливается между коробкой передач и двигателем. Приводится постоянно от двигателя через специальное сцепление;
3. отбор, зависимый от движения автомобиля. Приводится от выходного вала коробки передач.

Отбор под фланцевое соединение	Отбор с гидронасосом

ZF c установленным ретардером. Ретардер — тормоз замедлитель (интардер)

Схема узлов и габаритов коробки передач ZF *	Узлы и размеры ZF Ecosplit с установленным интардером *
1. передатчик сигнала «нейтраль» 2. передатчик сигнала «задняя передача» 3. соединение электронного спидометра 4. точка подключения муфты ZF-PTO 5. Вход 6. Сервопривод Servoshift 7. передатчик сигнала «смена диапазона» 8. слив масла 9. залив масла и проверка уровня 10. Передатчик сигнала «делитель»	1. Выход 2. трансмиссия ZF Ecosplit 3. Блок интардера 4. Масляно-жидкостный теплообменник 5. Подключение устройства отбора мощности
* производитель может изменять конструкцию и размеры
