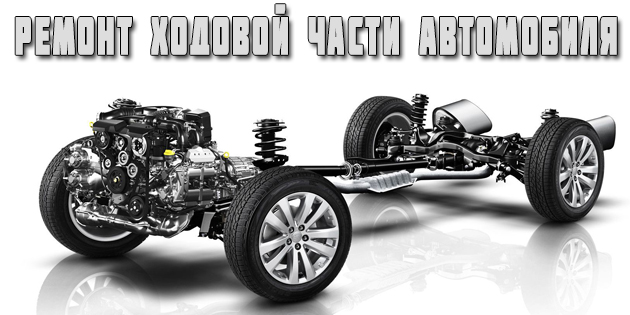

Ремонт узлов ходовой части автомобиля

Ходовая часть – чуть ли не самая незащищенная часть автомобиля. Включает в себя балку, элементы передней и задней подвески, а также колеса. Она постоянно берет на себя удары, переменные нагрузки, на нее воздействуют агрессивная окружающая среда. Таким образом она подвергается постоянному износу. Неправильная работа подвески оказывает прямое влияние на комфорт езды и состояние других узлов и механизмов авто. Регулярная диагностика и ремонт ходовой части автомобиля избавит Вас от различного рода проблем в дороге.

Ремонт ходовой части (подвески) автомобиля

Каждый компонент ходовой части выполняет свои задачи и имеет свое назначение, направленное на обеспечение комфорта.

Исправная ходовая часть – это гарантия комфорта и безопасности эксплуатации автомобиля по дорогам. Она в ответе за гашение вибраций, снижение тряски машины при движении по бездорожью. Задняя и передняя подвеска достаточно сложная конструкция, состоящая из множества механизмов. От ее исправности зависит Ваша безопасность на дороге.

Ничто не вечно, и для поддержания безотказной работы подвески, нужно проводить систематическое ТО. А если автомобиль часто используется, то пристальней необходимо контролировать состояние ходовой.

Читайте также: Схема подключения тахометра на 3110 с 402 двигателем

Диагностика и ремонт ходовой – комплекс мероприятий, направленный на осмотр и устранение явных и скрытых неполадок, влияющих на работоспособность машины.

Диагностика и ТО ходовой части (подвески) автомобиля необходимо выполнять через каждые 10-15 тыс. км пробега, особенно при частой езде по дорогам плохого качества либо по бездорожью.

Лучшим лечением является профилактика. Помните, что периодическая диагностика позволяет вовремя выявить изношенные детали.

Периодическая диагностика дает возможность обнаружить неполадку в работе ходовой на раннем этапе. Несвоевременно обнаруженная поломка может стать причиной быстрого износа других узлов и механизмов автомобиля. Не стоит пытаться сэкономить на собственной безопасности.

Что входит в ремонт ходовой части

Что входит в ремонт ходовой части легкового автомобиля:

Диагностика и замена амортизаторов
Замена рычагов
Диагностика и замена шаровой опоры
Диагностика и замена подшипников ступиц

От исправности отдельного механизма, детали зависит работоспособность и надежность всей системы в целом. Об неполадках в работе ходовой можно понять по скрипам, стукам, странному шуму во время езды, и это уже сигнал о том, что Ваш железный друг нуждается в квалифицированной помощи.

Ходовая часть автомобиля

Ходовая часть автомобиля каждый раз при поездке испытывает огромную нагрузку. Именно ходовая часть первой принимает на себя удары нашего бездорожья, поэтому она является самым уязвимым элементом машины.
Диагностику и ремонт ходовой части автомобиля необходимо периодически проводить каждому автомобилю.

Проводить диагностику подвески рекомендуется каждый раз после 10-15 тысяч км пробега, а в случае эксплуатации машины по бездорожью и то чаще. Принимая во внимание наши «хорошие» дороги, ремонт ходовой части автомобилей приходится делать чаще, чем менять масло.

Любой владелец автомобиля понимает, что от состояния ходовой части автомобиля зависит безопасность на дороге и только бережное отношение, своевременная диагностика и ремонт ходовой части автомобиля помогут увеличить ее работоспособность и уверенность водителя на дороге.

Во время диагностики ходовой части делается визуальный и инструментальный осмотр:

Шаровых;
Сайлентблоков;
Шрусов;
Рулевых наконечников;
Амортизаторов;
тоек;
Пружин амортизаторов;
Развал-схождение;
Ступичных подшипников;

Признаки неисправности ходовой авто

Мы рекомендуем сразу же обращаться в автотехцентр для диагностики подвески при обнаружении:

Стуков в подвеске во время движения;
Скрежет, стук при переезде дефектов дороги;
Посторонний шум спереди либо сзади при прохождении поворотов;
Большой люфт рулевого колеса;
Машину уводит в сторону;
Вибрации с отдачей в руль и кузов;
Неравномерный износ покрышек автомобиля;
Подтеки жидкости.

Очень важно при обнаружении первых симптомов неполадок с подвеской Вашего железного друга быстро реагировать и обращаться на СТО, где быстро выполнят диагностику и ремонт ходовой части автомобиля. Связано это с тем, что возрастает риск возникновения опасной ситуации и потери управления. Для предотвращения возникновения такой ситуации нужно систематически выполнять технические осмотры ходовой, призванные для своевременного обнаружения и устранения неисправностей.

К сожалению, многие автовладельцы, в надежде сэкономить некоторую сумму денег, прибегают к самостоятельной диагностике и выявлению причин постороннего шума или гула. В надежде найти ответы на такие вопросы как выполнить диагностику, как ремонтировать подвеску, они посещают различные сайты, форумы, блоги. Не понимая того, что провести точную диагностику и обнаружить неисправность может только квалифицированный специалист в ходе технического осмотра ходовой части авто.

С чего нужно начинать

А начинать нужно со своевременной диагностики, которую желательно проводить один, два раза в год в зависимости от пробега автомобиля и вашего внутреннего голоса, который должен вам подсказать, стоит ли проводить диагностику или нет, так как состояние дорог в разных регионах может быть разное. Может быть, Вы пол года по Европе ездили, кто Вас знает.

Нужно понимать, что серьезный ремонт ходовой части автомобиля, как правило, сопровождается заменой той или иной детали подвески.

Читайте также: Рекомендуемое моторное масло для Honda Cr-v

Не исправность одной детали ходовой влечет за собой и неисправность другой детали, это тоже нужно понимать, поэтому, чем дольше вы не будете обращать внимание на стуки в звоны в подвеске автомобиля, тем дороже Вам обойдется ее ремонт.

Диагностику и ремонт ходовой части автомобиля следует проводить только в специализированных автомастерских, где есть специально оборудование, и есть подготовленные специалисты.

Не доверяйте псевдо мастерам в гаражах, которые с молоточком и монтировкой пройдутся под низом автомобиля и на этом их диагностика закончится.

Да может, какую то крупную не исправность они и найдут, но только что начавшуюся проблему, которая еще не начала себя активно проявлять, они не выявят, и впоследствии, это дорого Вам может обойтись.

Специальное оборудование, специальные инструменты, подъемники, соблюдение технологий ремонта, оригинальные запасные части, только все это может гарантировать, то, что ремонт ходовой вашего автомобиля будет проведен качественно.

Из чего состоит ремонт ходовой автомобиля в автосервисе

Визуальный осмотр и диагностика на специальном стенде. Первым делом, специалист автотехцентра осуществляет осмотр и оценивает исправность амортизаторов, состояние пружин, сайлентблоков, ступичных пошипников. Проверяет износ тормозных колодок, дисков или барабанов. Проверяет наличие люфта в шаровых, ШРУСах и рулевых наконечниках. Определяет исправность рычагов. Затем осуществляется компьютерная диагностика на специальном стенде.
Определение объема работ на основе обнаруженных неисправностей. После обнаружения всех неисправностей, специалист делает заключение и составляет акт, в котором указываются проблемы и перечень необходимых работ, а также стоимость ремонта ходовой.
Устранение неисправностей. После согласования всего перечня работ и цены ремонта ходовой, механики приступают к работе.

Компьютерная диагностика ходовой части автомобиля на специализированном стенде позволяет обнаружить все отклонения в работе ходовой. Машина подвергается нагрузкам, которые имитируют движение по дороге. В это время специальные датчики фиксируют работу ходовой. На основе компьютерной диагностики можно дать максимально точный ответ по техническому состоянию подвески.

Не нужно экономить на собственном комфорте и безопасности, ремонт ходовой части автомобиля значительно дешевле кузовного ремонта, не затрагивая уже о более серьезные последствия.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ТЕКУЩИЙ РЕМОНТ ХОДОВОЙ ЧАСТИ АВТОМОБИЛЯ.

В процессе эксплуатации автомобиля происходят отказы элементов ходовой части, доля которых составляет около 15% от общего их количества.

В результате неисправностей изменяются углы установки передних колес, и соответственно, затрудняется управление автомобилем, повышается износ шин, увеличивается расход топлива вследствие повышения сопротивления качению колес, увеличивается вероятность дорожно-транспортного происшествия.

Читайте также: Сколько тосола заливать в калину

Для поддержания работоспособного состояния ходовой части автомобиля проводят визуальную ходовую диагностику и выполняют работы ТО и ТР.

Они включают проверку состояния шин и создание в них нормального внутреннего давления воздуха; периодический контроль и регулировку углов установки передних колес; проверку зазоров в подшипниках ступиц колес и шкворневых соединениях; проверку состояния рамы и подвески; проверку крепления и смазку деталей ходовой части.

Возможные неисправности ходовой части автомобиля и их причины.

Диагностика ходовой части.

Стенды для проверки и регулировки управляемых колес.

Техническое обслуживание ходовой части автомобиля.

Проверка технического состояния передней подвески.

Текущий ремонт подвески.

Возможные неисправности ходовой части автомобиля и их причины.

Высокий уровень шума и стук при движении.

Причины:

1. Ослабление креплений деталей подвесок (амортизаторной стойки, амортизатора, стабилизатора поперечной устойчивости, растяжек, реактивных штанг, гаек крепления колес). Устраняется подтяжкой их креплений.

2. Изнашивание или разрушение резинометаллических шарниров, резиновых подушек, втулок и буферов. Вышедшие из строя детали заменяют.

3. Повреждение подшипников ступиц колес. Вышедшие из строя детали заменяют.

4. Изнашивание шаровых шарниров рычагов передних подвесок, неисправность амортизаторной стойки или амортизатора, осадка пружин, а также осадка или поломка рессор. Вышедшие из строя детали заменяют.

Подтекание жидкости из амортизаторной стойки или амортизатора, повышенное раскачивание кузова автомобиля при движении по неровной дороге.

Причины:

1. Неисправность амортизаторной стойки или амортизатора.

Крен кузова.

Причины:

1. Неравномерная осадка пружин или рессор подвесок, поломка листов рессор.

Читайте также: Как определить износ цепи на двигателе

Увод автомобиля с прямолинейного движения.

Причины:

1. Неправильная регулировка подшипников ступиц колес;

2. Погнутость балки, поворотных рычагов;

3. Изнашивание посадочного места под шкворень, самих шкворней и их втулок, посадочных мест под подшипники поворотных цапф;

4. Нарушение углов установки коле

5. Разрушение одной из верхних опор телескопических стоек;

6. Неодинаковая упругость пружин подвески;

7. Разное давление или разное изнашивание шин;

Повышенный нагрев дисков колес.

Причины:

1. Перетяжки или разрушение подшипников ступицы;

2. Недостаток смазочного материала (при утечке через поврежденную уплотнительную манжету или несвоевременное техническое обслуживание);

3. Неисправность тормозного механизма (при заклинивании тормозных цилиндров);

Вибрация автомобиля при движении.

Причины:

1. Деформация дисков колес, шин;

2. Нарушение балансировки колес;

3. Погнутость дисков;

4. Разрыв нитей металлокорда шин. При разрыве нитей металлокорда шин вибрация сильнее при движении автомобиля на небольшой скорости (виляние передка или задка кузова).

Диагностика ходовой части

Угол схождения колес больше всего влияет на скорость изнашивания шин.

При положительном значении угла схождения на обеих передних шинах возникает одностороннее пилообразное изнашивание по наружным дорожкам протектора.

При отрицательном угле схождения колес одностороннее пилообразное изнашивание возникает по внутренним дорожкам.

Угол развала колес влияет на скорость изнашивания шин. Возникает гладкое одностороннее изнашивание. Значительные отклонения угла развала колес, характерные для автомобилей с неразъемной передней балкой, требуют обязательной их корректировки, в противном случае будет большой износ шин.

Угол наклона шкворня в продольной плоскости влияет на изнашивание протектора, в том случае если он не равен углу наклона на другом колесе. В этом случае возникает одностороннее изнашивание одной шины. При этом на прямолинейном участке дороги автомобиль уводит в сторону. Для угла наклона шкворня в поперечной плоскости (оси поворотов) регулировка не предусмотрена. У легкового автомобиля с рычажной подвеской он изменяется одновременно с углом развала колес.

Соотношение углов поворотов колес влияет на изнашивание передних шин в тех случаях, когда автомобиль движется не по прямой, например в условиях большого города или на горных дорогах. Характерным признаком отклонения этого параметра является изнашивание одной крайней дорожки, что особенно заметно у шин с дорожным рисунком протектора.

Перекос заднего моста приводит к тому, что автомобиль располагается под углом к траектории движения. На задних шинах возникает одностороннее пилообразное изнашивание: по внутренним дорожкам протектора шин одной стороны автомобиля и по наружным — другой. Если причину неравномерного изнашивания не устранить сразу, то через 15—20 тыс. км пробега автомобиля протектор может быть изношен волнами по всей поверхности.

У грузовых автомобилей и автобусов предусмотрена регулировка только угла схождения колес, у легковых (в большинстве случаев) — углов развала колес, продольного наклона оси поворота, соотношения углов поворотов и углов схождения колес (данная последовательность обязательна).

Регулировка соотношения углов поворота обычно достигается обеспечением равенства линейных величин обеих рулевых тяг. Чтобы не изменялся угол схождения колес, одну тягу укорачивают, другую на такую же величину удлиняют.

Соотношение углов поворота не может быть постоянным значением, так как этот параметр связан с углом схождения колес. При регулировке необходимо добиться того, чтобы угол недоворота наружного (к центру поворота) колеса относительно внутреннего, повернутого на 20°, был равен углу недоворота другого колеса, когда оно станет наружным.

Регулировка угла схождения колес у грузовых автомобилей выполняется изменением длины поперечной рулевой тяги, у легковых с червячным рулевым механизмом — одной из двух боковых тяг, у легковых с реечным рулевым механизмом обязательна регулировка угла схождения каждого колеса отдельно от рулевой тяги. Нормативные значения угла установки колес (УУК) устанавливает завод-изготовитель автомобиля.

При движении заднеприводных автомобилей под действием сил дорожного сопротивления передние колеса расходятся, у переднеприводных в тяговом режиме, как правило, сходятся на величину существующих зазоров в рулевой трапеции. Колеса должны располагаться параллельно друг другу. Нормативное значение угла схождения колес не всегда обеспечивает это условие. Причина — в техническом состоянии автомобиля, особенно с независимой подвеской передних колес.

Читайте также: Виды приборных панелей Киа Рио и особенности индикации неисправностей

Регулировку угла схождения колес легковых автомобилей необходимо проводить при нагружении подвески, имитируя условия движения: усилие на передний мост 500—600 Н, разжимное усилие на передние колеса 400—500 Н, создаются специальной нагрузочной штангой при ее установке между боковинами передних шин на уровне центров колес. Угол схождения колес — 0 ± 5′ (это положение колеса займут при движении автомобиля). Более точно величину разжимного усилия определяют по специальной номограмме, где учтены фактическое значение угла развала колес, наиболее часто используемая скорость движения автомобиля и другие факторы.

Стенды для проверки и регулировки управляемых колес.

Контроль и установку управляемых колес легковых автомобилей производят на специальных постах, на осмотровых канавах широкого типа, оснащенных подъемником для вывешивания мостов, или на четырехстоечных подъемниках с подъемными рамами колейного типа. В любом случае, они оснащены соответствующими контрольно-измерительными приборами и различными дополнительными приспособлениями.

Оборудование для измерения углов установки колес при диагностике переднего моста автомобиля делится на две группы:

По принципу действия стенды подразделяются на механические, оптические, оптико-электрические и электрические, переносные приборы — на механические, жидкостные и оптико-электрические.

Наиболее простым прибором для измерения схождения передних колес является телескопическая линейка , раздвигающаяся под действием пружины.

При измерении схождения колес линейку устанавливают спереди колес так, чтобы наконечники упирались в покрышки около закраины обода, а концы цепочек касались пола. Затем передвигают шкалу линейки до совмещения нулевого деления с неподвижным указателем и фиксируют ее положение винтом. Автомобиль, перекатывают вперед, пока линейка не займет симметричное положение за передней осью. Величина перемещения шкалы относительно указателя определяет величину схождения колес, которая регулируется изменением длины поперечной рулевой тяги.

На автомобилях с разрезной передней осью (с независимой передней подвеской) схождение колес регулируют, изменяя длину правой и левой рулевых тяг на одну и ту же величину одновременно, поскольку несимметричная трапеция вызывает интенсивное изнашивание протектора шин даже при правильной величине схождения колес.

Недостатком измерения схождения колес с помощью линейки является его малая точность из-за небольшой величины разности размеров при перекатывании автомобиля. Точность схождения колес зависит от точности шкалы линейки.

Точнее этот параметр определяется величиной угла схождения колес между диаметрами в горизонтальной плоскости. Схождение считается положительным, если расстояние между колесами спереди меньше, чем сзади. Величина угла схождения от 5 до 30°. Схождение колес сохраняется только в случае прямолинейного движения автомобиля. При повороте автомобиля управляемые колеса поворачиваются на различные углы, угол поворота внутреннего колеса всегда больше угла поворота наружного колеса.

Более точные результаты дает линейка, снабженная электрическим датчиком, показания которого фиксируются на шкале гальванометра.

Для оценки управляемости автомобиля необходимо знать соотношение углов поворота колес. Наибольшей величины угол расхождения колес достигает при больших значениях углов поворота колес, поэтому соотношение углов поворота колес чаще всего определяют при повороте одного из колес на угол, близкий к максимальному (20—25°).

Для измерения углов установки колес чаще всего используются стационарные стенды, где углы развала, схождения, продольного наклона шкворня и соотношение углов поворота колес измеряются оптическим методом, а угол поперечного наклона шкворня — по уровню.

Техническое обслуживание ходовой части автомобиля.

ЕО

Осматривают раму и другие узлы и детали ходовой части, проверяют состояние рессор и амортизаторов.

ТО-1

Проверяют зазоры рулевого колеса и рычагов, подшипников ступиц колес, состояние шкворневого соединения, крепление и шплинтовку гаек.

ТО-2

С учетом объема работ ТО-1 проверяют состояние рессор, пружин, амортизаторов, узлов балки передней оси, углы установки колес, дисбаланс колес, состояние и крепление карданного вала , крепежных соединений.

Проверка технического состояния подвески.

производится как при появлении признаков ее неисправности, так и для профилактики при очередном ТО автомобиля, так как от технического состояния подвески зависит безопасность движения.

Проверка состояния передней подвески заключается в осмотре ее элементов для обнаружения повреждений (деформаций, трещин, изнашивания), в подтяжке креплений ее элементов, определении состояния шаровых шарниров и верхних опор телескопических амортизаторных стоек, осадки пружин, амортизаторов (амортизаторных стоек) и выставления углов установки колес.

При усиленном нагреве колеса необходимо добавить в ступицу смазочного материала или заменить его, поменять изношенную уплотнительную манжету (частичная разборка ступицы), отрегулировать затяжку подшипников либо заменить вышедшие из строя подшипники (полная разборка ступицы).

Текущий ремонт подвески.

заключается в проверке ее технического состояния, разборке, замене или ремонте деталей, сборки и регулировки углов установки передних колес, как правило при этом ремонтируются амортизаторная стойка или амортизаторы, и перепрессовываются сайлент-блоки рычагов подвески.

Читать статью Названы худшие и лучшие подвески на недорогих автомобилях: рейтинг 2019

Изменение углов развала и продольного наклона шкворня грузового автомобиля может быть вызвано деформацией балки.

Если балку невозможно выправить, ее заменяют на новую.

Внутреннюю полость ступицы после ремонта и при выполнении ТО-2 заполняют тугоплавкой смазкой.

Регулировку подшипников качения ступиц колес проводят при свободно вращающемся тормозном барабане (не должно быть касания тормозных колодок).

Передние мосты разбирают на специальных стендах или подставках.

Для выпрессовки шаровых пальцев, наружных и внутренних колец подшипников качения применяют съемники; для выпрессовки шкворней — переносные гидропрессы.

Деформацию балки переднего моста определяют с помощью различных приспособлений, шаблонов, линеек, угольников. Правят балки под прессом в холодном состоянии.

Изношенные шарниры рулевых тяг и втулки шкворня заменяют новыми: сначала запрессовывают одну новую втулку, вторая является базой для хвостовика развертки, которой обрабатывают новую втулку под требуемый диаметр. При запрессовке втулок требуется совместить смазочные отверстия. Обработанную поверхность очищают от стружки, смазывают.

Диагностика и замена амортизаторов

Амортизаторы необходимы для подавления вибраций, делая движение машины более комфортным. Без них авто будет сильно раскачивается во время движения по неровностям.

Признаки неисправности амортизатора:

Постоянные стуки при переезде неровностей;
Вибрации, авто кидает со стороны в сторону;
Постоянное раскачивание кузова машины после проезда неровностей.

Эксплуатация автомобиля с неисправным амортизаторами опасна:

Ухудшается управляемость автомобиля из-за раскачивания;
Если амортизатор заклинит, то подвеска станет очень жесткой.

Проверить работоспособность амортизаторов можно путем раскачивания либо давления на корпус машины, если кузов сразу гасит колебания, то вероятнее всего все в порядке. Также путем визуального осмотра, если имеются подтеки масла, то это говорит о неисправности узла.

Ремонт ходовой своими руками, а именно замену амортизаторов подвески, мы не рекомендуем выполнять. Процесс замены ничего сложного в себя не включает, однако при неправильной замене повышается вероятность разбалансировки автомобиля, что скажется при движении на высоких скоростях, и может привести к возникновению аварийной ситуации.

Основные признаки неисправности ходовой части:

Посторонние шумы, стуки и скрипы в системе ходовой;
Снос передней или задней оси, увод авто в сторону при езде по неровной дороге и на поворотах;
Увеличенный тормозной путь;
Долго не угасающие колебания кузова;
Нехарактерные вибрации при езде и преждевременное срабатывание ABS (при ее наличии);
Видимые повреждения на элементах ходовой, деталях подвески, следы утечки технологической жидкости на амортизаторах.

Наличие хотя-бы одного из указанных признаков требует незамедлительного реагирования: проведения полной диагностики системы ходовой и комплекса ремонтно-восстановительных операций.

Обслуживание ходовой и ремонт подвески рекомендуется проводить в условиях специализированных сервисных центров. Располагающих современным тестовым и диагностическим оборудованием, специальным инструментом и штатом опытных специалистов. Всегда нужно помнить о том, что эксплуатация автомобиля с неисправной системой ходовой и подвески чревата серьезными последствиями.

Диагностика и замена рычагов

Рычаг – это главный несущий элемент подвески машины. Рычаг выполняет роль стабилизирующего элемента. Закреплен он к балке посредством сайлентблоков, придающие мягкость подвеске. Если имеет место нарушение геометрии подвески, то нужен ремонт ходовой части автомобиля.

Признаки неисправности рычагов подвески:

Стуки во время движения;
Увеличение тормозного пути;
Хруст или гул при повороте;
Плохая устойчивость машины;
Большой крен в повороте;
Неравномерный износ покрышек;
Быстрый износ сайлентблоков.

Диагностируются сайлентблоки таким же способом, как и шаровая опора, при наличии люфта необходима замена. Стоит отметить, что сайлентблоки меняются не на всех рычагах, и меняются целиком с рычагом. После замены рычагов или сайлентблоков нужно обязательно проверить и выставить верные углы схождения колес.

Цены на ремонт ходовой части автомобиля

Наименование услуги	Стоимость, руб.
	Малый и средний класс	Представительский класс и внедорожники
Диагностика ходовой части автомобиля	880	975
Замена рычага ходовой	от 1 391
Замена тяги + наконечника	от 1 600
Замена привода	от 1 712
Замена ступицы	от 1 605
Замена сайленблока	от 1 900
Замена шаровой	от 1 300
Сход-развал проверка	от 1 200
Сход-развал 1 ось	от 1 700
Сход-развал 2 оси	от 2 535
Наконечник рулевой	от 810
Стойка стабилизатора (пара)	от 1 900
Втулки стабилизатора	от 1 700
Шприцовка	от 535
Пневмобаллон	от 2 600
Ремонт рулевой рейки + с/у	от 10 000
Пыльник рулевой рейки	от 2 100
Сальник привода	от 2 000

Запись на сервис
Для уточнения всех интересующих моментов Вы можете позвонить нам прямо сейчас по телефону +7 (495) 225-90-30

Помните, что ходовая — важнейший узел, ремонт которого нельзя откладывать на потом, так как это чревато возникновением аварийных ситуаций.

Вам не обойтись без ремонта ходовой в следующих случаях:

наблюдаются посторонние шумы в подвеске, которые слышны даже на маленькой скорости;
протекторы шин изнашиваются слишком быстро либо неравномерно;
ухудшилась маневренность автомобиля;
увеличился зазор в шаровых опорах;
скрипят или плохо работают амортизаторы.

Своевременное реагирование на эти признаки избавит вас от дорогостоящего восстановления подвески и повысит безопасность на дороге.

Диагностика и замена шаровой опоры

Замена шаровых опор – мероприятие, которое обязательно необходимо проводить своевременно. Шаровые опоры ломаются чаще всего во время движения, и в самый ненужный момент. Можно сказать, что это самая уязвимая часть подвески. Поэтому так важно проводить диагностику данного узла, чтобы вовремя выявить неполадки с шаровой опорой.

Признаки неисправности шаровой опоры:

При переезде трамвайных путей, искусственных неровностей, дефектов дорожного покрытия на небольшой скорости слышны стуки в передней подвеске;
Переднее колесо люфтит (раскачивается). В такой ситуации диагностику и замену шаровой опоры откладывать опасно, большой риск возникновения аварийной ситуации;
Скрип при повороте руля;
Неравномерный износ покрышек на передней и задней оси.

Диагностировать шаровую можно внешним осмотром, подняв авто на подъемнике, и путем поворота колеса руками. Установив монтировку между ступицей и рычагом, проверяется наличие люфта.

Шаровые опоры достаточно редко выходит в один миг, поэтому у водителя всегда есть время, чтобы осуществить ремонт, но не стоит этим злоупотреблять. Ресурс шаровых опоры, в среднем от 50 до 100 тыс. км, но могут выйти из строя раньше времени, чаще всего из-за порванного пыльника.

При выявлении первых же признаков необходимо обращаться за ремонтом ходовой части автомобиля к квалифицированным специалистам.

Подводим итоги

Подведя итоги можно сказать, что чтобы избежать дорогой ремонт ходовой части автомобиля нужно придерживаться трех основных правил:

аккуратно ездить по нашим дорогам, а это и придерживания правильного стиля вождения;
относится к своему автомобилю очень бережно, а для этого нужно любить свой автомобиль;
ну и своевременно проводить диагностику, чтобы вовремя выявить неисправность ходовой части и своевременно ее устранить.

Ремонт ходовой части автомобиля, советы и рекомендации — полезное видео

Вот такие дела друзья. Удачи Вам, желаю как можно меньше поломок на дорогах.

Диагностика и замена подшипников ступиц

Это важный элемент, выполняющий функцию вращения колес. От большого пробега или неправильной эксплуатации, этот узел может выйти из строя. Замена подшипника ступицы обязательная процедура, игнорирование поломки может привести к серьезной аварии.

Признаки неисправности подшипников ступицы:

Хруст во время движения. Это первый симптом, в салоне он хорошо слышится, в таком случае уже надо ехать на СТО.
Наличие вибрации в руль и на кузов автомобиля. Это говорит о сильном износе подшипника, с заменой в таком случае тянуть нельзя.
Машину тянет в сторону. Симптомы схожи как при неправильном развал-схождении.

Диагностировать износ подшипников ступицы не сложно, сперва идет гул в районе колеса, причем он увеличивается по мере набора скорости. После долгого гула может появится хруст.

Замена подшипника ступицы технически сложное мероприятие, требующее наличие опыта, профессионализма и специального инструмента. Неправильный монтаж или демонтаж может привести к серьезным неисправностям.

Особенности ремонта ходовой части автомобиля

Мы выполняем техническое обслуживание и ремонт ходовых разных марок автомобилей вне зависимости от года выпуска. Общий алгоритм действий выглядит следующим образом:

вы приезжаете в сервисный центр;
мы проводим комплексную диагностику и проверку функциональности элементов;
в случае выявления неисправностей в ходовой части мы предлагаем способы ремонта, оговариваем сроки и расценки;
мы выполняем восстановительные работы и предоставляем гарантию.

Собственный склад запчастей и накопленный опыт позволяют быстро справляться с неисправностями разной сложности. Фактическая стоимость работ зависит от специфики поломки, модели автомобиля, цены запчастей.

Ремонт ходовой автомобиля в автосервисе

Марки машин, в которых мы осуществляем ремонт и обслуживание ходовой
Mitsubishi	Toyota	Lexus
Ленд Ровер	Ягуар	Mercedes
BMW	Audi	VW
Hyudai	KIA

Стоимость ремонта ходовой части автомобиля зависит от конкретной марки и модели. Подробную информацию по ценам Вы можете узнать по телефону либо заполнив форму обратной связи.

А сможете ли Вы это все сделать сами

Как уже говорилось без специального оборудования нет. Ведь при ремонте ходовой части автомобиля проводятся различные тестирования таких составляющих ходовой, как опорных чаш, амортизаторов, шаровых опор, рулевых наконечников, демпирующих пружин.

Сейчас
читают
Машина дергается при движении: причины и способы их устранения

Неисправность системы ESP Форд Фокус 2, диагностика причин и способы их устранения

Затем обязательно проверяется развал-схождение колес.

Что такое ходовка на машине

Ходовая часть автомобиля предназначена для перемещения автомобиля по дороге, причем с определенным уровнем комфорта, без тряски и вибраций. Механизмы и детали ходовой части связывают колеса с кузовом, гасят его колебания, воспринимают и передают силы действующие на автомобиль.

Находясь в салоне легкового автомобиля, водитель и пассажиры испытывают медленные колебания с большими амплитудами, и быстрые колебания с малыми амплитудами. От быстрых колебаний защищает мягкая обивка сидений, резиновые опоры двигателя, коробки передач и так далее. Защитой от медленных колебаний служат упругие элементы подвески, колеса и шины. Ходовая часть состоит из передней подвески, задней подвески, колес и шин.

Что такое ходовая

Это особый синтез узлов и агрегатов, способствующих движению транспортного средства.

Передняя подвеска;
Задняя подвеска;
Колеса.

Подвески нужны для того, чтобы погасить или смягчить колебания во время движения по бездорожью или кочкам. Именно благодаря подвескам автомобиль плавно преодолевает все неровности дорожного покрытия. Важно, чтобы колеса машины были жестко сцеплены с кузовной частью, только в этом случае обеспечивается максимальная безопасность езды. Поэтому ходовка машины должна быть прочной и долговечной, с хорошо вращающимися шарнирами.

Неисправность подвески

Неисправная ходовая часть автомобиля может привести к самым непредсказуемым и плачевным последствиям — от заносов транспортного средства, до аварийных ситуаций. Во избежание таких эксцессов важно знать устройство подвески и уметь самостоятельно определить выход из строя этой важной связки деталей.

Если во время езды, при переключении скоростей водителем обнаружены посторонние шумы — это сигнал. Зачастую причина таких звуков кроется в неисправности ходовки.

Устройство ходовой предполагает, что подвеска становится передаточным звеном от кузова машины к дорожному покрытию. Важно, чтобы траектория колес была идентичной, при этом кузов обычно изолирован от постороннего шума.

Принцип работы

Основную роль в создании комфортной езды, выполняет именно подвеска. Это устройство гасит колебания, возникающие от неровной поверхности.

Когда колесо попадает в яму – машина не должна перевернуться, это главная задача для подвески. Колесо опускается вниз, тем самым растягивая амортизатор, который крепится к подвеске. После выхода из ямы – амортизатор становится на прежнее место и находится там в процессе небольших колебаний.

Колеса соединены с подвеской наглухо с одной стороны, но с другой стороны – нет. Важно, чтобы автомобиль даже при небольших колебаниях дороги (спусках или подъемах) – шел ровно, поэтому подвеска, взаимодействуя с остальными частями, будет выполнять такую работу.

Ходовая позволяет автомобилю передвигаться, при этом создает комфортные условия для водителя и пассажиров. Знание системы в целом, схемы ее работы и ее составных элементов – не обязательно для каждого водителя, но если вы все это знаете – это поможет правильно управлять машиной и справиться с любыми трудностями, возникающими на дороге. Устройство этой части – не так сложно, как кажется, о нем может рассказать любой специалист на станции ТО или даже знакомый водитель, но лучше обратиться к руководству по вашему автомобилю, чтобы знать детали именно вашей модели. Удачи и берегите свой автомобиль!

Работа ходовой системы

Подвеска авто поглощает удары и тряску при входе колеса в неровное покрытие дорожного полотна, выбоин, других не адекватностях дороги и предоставляет нам комфортное, безопасное управление при передвижении. Все узлы ТС взаимосвязаны, поэтому выход из строя одного узла непременно приведет к выходу другого или же к очень агрессивному износу, для чего потребуется ремонт ходовой части автомобиля

Даже в состоянии покоя или продолжительного простоя автомобиля подвеска подвергается износу таким как:

проседание пружин (потеря упругости);
старение и очерствение пыльников, сальников и сайлентблоков.

Система Порше

Так называют конструкцию подвески c двумя продольными рычагами. Роль упругих элементов здесь выполняют расположенные по вертикали торсионные валы. Дополнительный рычаг передаёт усилие от амортизатора. Один его конец укреплен на верхней стойке преимущественно трёхшарнирным фиксатором. А второй конец аналогичным образом подключен к перегородке. Но такая конструкция обзавелась массой минусов по сравнению с другими моделями.

Ремонт ходовки

Устройство ходовой часто дает сбой, поэтому ремонт важно и нужно производить своевременно, иначе есть риск попадания в критическую ситуацию на дороге. По заключению диагностов становится видно какие части ходовой пора отремонтировать или заменить. Самые распространенные сегменты работы по ремонту ходовой это:

Передняя подвеска;
Задняя подвеска;
Необходимость замены стойки, пружины или амортизатора

Могут потребоваться замены следующих узлов устройства ходовой:

Сайлентблок;
Шаровая опора;
Рулевой наконечник;
Рулевая рейка;
Рулевой механизм;
Ступичный подшипник;
Граната.

Очень важно приобретать оригинальные запчасти на ваш авто иначе ремонт может стать для автовладельца сущим кошмаром, а трата денег — бесполезной. Приобретая некачественную или неподходящую деталь на устройство можно получить кота в мешке. Деталь может не подойти, может работать не так как нужно или выйти из строя очень рано, не отслужив своего срока.

Не стоит экономить на диагностике и ремонте — исправный автомобиль залог вашей безопасности на дороге.

Самые распространенные проблемы связанные с ходовой частью

Чаще всего встречаются следующие поломки ходовки:

Машину заносит в сторону. Такая проблема возникает по ряду причин: при нарушении геометрии передних колес, от скачков давления воздуха в шине, из-за деформирования рычагов, при большом различии в износе колес, когда нарушается параллельность оси заднего и переднего мостов.
Водитель чувствует колебания авто, раскачку на поворотах и во время торможения. Причиной тому может явиться выход из строя амортизаторов либо сломалась рессора или иная деталь подвески.
Избыточные вибрации во время езды говорят о несоответствующем давлении шин, либо об износе ступичных подшипников или заднего амортизатора, также о поломке рессоры.
Во время движения вы слышите стук подвески — обратите внимание на амортизатор или диски колес — возможно, они пришли в негодность.
Скрип или стук амортизатора говорят об их скором износе, быть может, произошла деформация кожуха или крепления поршня и резервуара ослабли. Осмотрите все внимательно, на предмет утечки жидкости.
Если протектор шин стерт неравномерно, возможно, имеет место разбалансировка колес. Также важно проверить шарниры и втулки – могли разболтаться. К этой проблеме часто приводят и поврежденные диски и нарушенная геометрия передних колес.
Во время торможения раздается отчетливый скрип — указывает на неисправность амортизатора, стабилизатора или частей крепления, на просевшую пружину.
Текут амортизаторы. Нужно проверить сальники штока, быть может, жидкость вытекает из-за попадания на кромку сальника инородных частиц.
Амортизатор не дает нужного сопротивления при ходе сжатия. Это может быть следствием негерметичности клапана, изношенности направляющей втулки или же штока.

Если наблюдается хотя бы один из вышеперечисленных симптомов, необходимо срочно предпринять меры.

Подвеска колес автомобиля

Подвеска предназначена для смягчения и гашения колебаний передаваемых от неровностей дороги на кузов автомобиля. Благодаря подвеске колес кузов совершает вертикальные, продольные, угловые и поперечно-угловые колебания. Все эти колебания определяют плавность хода автомобиля.

Давайте разберемся с тем, как в принципе колеса автомобиля связаны с его кузовом. Даже если вы никогда не ездили на деревенской телеге, то, глядя на нее через экран телевизора, вы можете догадаться о том, что колеса телеги жестко закреплены к ее «кузову» и все проселочные «колдобины» отзываются на седоках. В том же телевизоре (в сельском «боевике») вы могли заметить, что на большой скорости телега рассыпается и происходит это именно из-за ее «жесткости».

Чтобы наши автомобили служили подольше, а «седоки» чувствовали себя получше, колеса не жестко связаны с кузовом. К примеру, если поднять автомобиль в воздух, то колеса (задние вместе, а передние по отдельности) отвиснут и будут «болтаться», подвешенные к кузову на всяких там рычагах и пружинах.

Вот это и есть подвеска колес автомобиля. Конечно, шарнирно закрепленные рычаги и пружины – «железные» и выполнены с определенным
запасом прочности, но эта конструкция позволяет колесам перемещаться относительно кузова. А правильнее сказать – кузов имеет возможность
перемещаться относительно колес, которые едут по дороге.

Подвеска может быть зависимой и независимой.

Зависимая подвеска это когда оба колеса одной оси автомобиля связаны между собой жесткой балкой. При наезде на неровность дороги одного из колес, второе наклоняется на тот же угол.

Независимая подвеска это когда колеса одной оси автомобиля не связаны жестко друг с другом. При наезде на неровность дороги, одно из колес может менять свое положение, не изменяя при этом положения второго колеса.

При жёстком креплении удар о неровность полностью передаётся кузову, лишь немного смягчаясь шиной, а колебание кузова имеет большую амплитуду и существенное вертикальное ускорение. При введении в подвеску упругого элемента (пружины или рессоры), толчок на кузов значительно смягчается, но вследствие инерции кузова колебательный процесс затягивается во времени, делая управление автомобилем трудным, а движение опасным. Автомобиль с такой подвеской раскачивается во всевозможных направлениях, и высока вероятность «пробоя» при резонансе (когда толчок от дороги совпадает со сжатием подвески в течение затянувшегося колебательного процесса).

В современных подвесках, во избежание вышеперечисленных явлений, наряду с упругим элементом используют демпфирующий элемент – амортизатор. Он контролирует упругость пружины, поглощая большую часть энергии колебаний. При проезде неровности пружина сжимается. Когда же, после сжатия, она начнёт расширяться, стремясь превзойти свою нормальную длину, большую часть энергии зарождающегося колебания поглотит амортизатор. Продолжительность колебаний до возвращения пружины в исходное положение при этом уменьшится до 0,5-1,5 циклов.

Надёжный контакт колеса с дорогой обеспечивается не только шинами, основными упругими и демпфирующими элементами подвески (пружина, амортизатор), но и её дополнительными упругими элементами (буферы сжатия, резинометаллические шарниры), а также тщательным согласованием всех элементов между собой и с кинематикой направляющих элементов.

Таким образом, чтобы автомобиль обеспечивал комфорт и безопасность, между кузовом и дорогой должны быть:

шины
основные упругие элементы
дополнительные упругие элементы
направляющие устройства подвесок
демпфирующие элементы.

Шины первыми в автомобиле воспринимают неровности дороги и, насколько это возможно, в силу их ограниченной упругости, смягчают колебания от профиля дороги. Шины могут служить индикатором исправности подвески: быстрый и неравномерный (пятнами) износ шин свидетельствует о снижении сил сопротивления амортизаторов ниже допустимого предела.

Читать статью Ходовая часть тракторов и автомобилей конспект

Основные упругие элементы (пружины, рессоры) удерживают кузов автомобиля на одном уровне, обеспечивая упругую связь автомобиля с дорогой. В процессе эксплуатации упругость пружин меняется вследствие старения металла или из-за постоянной перегрузки, что
приводит к ухудшению характеристик автомобиля: уменьшается высота дорожного просвета, изменяются углы установки колёс, нарушается симметричность нагрузки на колёса. Пружины, а не амортизаторы удерживают вес автомобиля. Если дорожный просвет уменьшился и автомобиль «просел» без нагрузки, значит, пришло время менять пружины.

Дополнительные упругие элементы (резинометаллические шарниры или буферы сжатия) отвечают за подавление высокочастотных колебаний и
вибраций от соприкосновения металлических деталей. Без них срок службы элементов подвески резко сокращается (в частности в амортизаторах: из-за усталостного износа клапанных пружин). Регулярно проверяйте состояние резинометаллических соединений подвески. Поддерживая их работоспособность, Вы увеличите срок службы амортизаторов.

Направляющие устройства (системы рычагов, рессоры или торсионы) обеспечивают кинематику перемещения колеса относительно кузова.
Задача этих устройств в том, чтобы сохранять плоскость вращения колеса двигающегося вверх при сжатии подвески и вниз при отбое) в положении близком к вертикальному, т.е. перпендикулярно дорожному полотну. Если геометрия направляющего устройства нарушена, поведение автомобиля резко ухудшается, а износ шин и всех деталей подвески, в том числе и амортизаторов, значительно ускоряется.

Демпфирующий элемент (амортизатор) гасит колебания кузова, вызванные неровностями дороги и инерционными силами, а следовательно, уменьшает их влияние на пассажиров и груз. Он также препятствует колебаниям неподрессоренных масс (мосты, балки, колёса, шины, оси, ступицы, рычаги, колёсные тормозные механизмы) относительно кузова, улучшая тем самым контакт колеса с дорогой.

Стабилизатор поперечной устойчивости автомобиля предназначен для повышения управляемости и уменьшения крена автомобиля на поворотах. На повороте кузов автомобиля одним своим боком прижимается к земле, в то время как второй бок хочет уйти «в отрыв» от земли. Вот в отрыв-то ему и не дает возможности уйти стабилизатор, который, прижавшись к земле одним концом, вторым своим концом прижимает и другую сторону автомобиля. А при наезде какого-либо колеса на препятствие, стержень стабилизатора закручивается и стремится побыстрее вернуть это колесо на свое место.

Передняя подвеска на примере ВАЗ 2105

Передняя подвеска на примере автомобиля ВАЗ 2105

подшипники ступицы переднего колеса;
колпак ступицы;
регулировочная гайка;
шайба;
цапфа поворотного пальца;
ступица колеса;
сальник;
тормозной диск;
поворотный кулак;
верхний рычаг подвески;
корпус подшипника верхней опоры;
буфер хода сжатия;
ось верхнего рычага подвески;
кронштейн крепления штанги стабилизатора;
подушка штанги стабилизатора;
штанга стабилизатора;
ось нижнего рычага;
подушка штанги стабилизатора;
пружина подвески;
обойма крепления штанги амортизатора;
амортизатор;
корпус подшипника нижней опоры;
нижний рычаг подвески.

Зависимая подвеска. Типы, особенности конструкции

Всего на автотранспорте применяется два вида подвески – зависимая и независимая. На данный момент такой тип подвески, как зависимая — считается вроде и устаревшей, однако применяется она еще достаточно широко на грузовых авто, полноразмерных рамных внедорожниках и обычных легковых авто. Такое применение на транспорте зависимая подвеска получила из-за простоты и надежности конструкции.

Рессорная подвеска

Основным элементом данной подвески является рессора. Состоит она из пакета листов пружинистой стали, немного загнутой в дугу. Причем этот пакет зачастую имеет пирамидальную форму. Своими концами рессора крепится к раме авто, а к ее центральной части крепится ось. На авто применяется по две рессоры, установленные ближе к колесам. Эти рессоры, благодаря пружинистой стали воспринимают на себя неровности дороги, позволяя перемещаться колесу относительно кузова.

Задняя зависимая подвеска переднеприводного автомобиля

Однако в этом есть и негативное качество – работа рессоры сопровождается инерционными колебательными движениями. То есть, при восприятии неровности дороги рессора получает энергию, которая приводит к ее колебательным движениям. И хоть со временем амплитуда колебаний будет снижаться, пока не затухнет, но они будут передаваться на раму. Автомобиль будет раскачиваться даже по ровной дороге после прохождения неровности.

Чтобы значительно сократить время колебания рессоры, в конструкцию подвески включены амортизаторы, которые и поглощают колебательную энергию. Если по-простому, то амортизатор останавливает рессору после неровности, не давая ей раскачивать авто.

Пружинная подвеска

Существует еще один тип зависимой подвески – пружинная. В этой подвеске вместо рессор применяются винтовые пружины. Они более удобны в применении, поскольку обладают значительно меньшими габаритами.

Видео: Ходовая часть автомобиля

Но здесь тоже есть свою нюансы. Если рессора сама выступала в качестве крепежного элемента, соединяющего раму с осью колеса, то пружина в таком качестве выступать не может. Поэтому в конструкцию пружинной подвески включена система тяг и рычагов, которые шарнирно соединяют кузов с осью (балкой, мостом).

Пружина, как и рессора, тоже в результате воздействия на нее получает инерционные колебательные движения, поэтому без использования амортизаторов в такой подвеске не обошлось.

Были и другие виды зависимой подвески, к примеру, торсионная, однако она широкого применения на автотранспорте не получила.

Основным недостатком зависимой подвески является частичная передача перемещения одного колеса относительно кузова на второе. Колеса закреплены на оси, и она передает эти перемещения. Поэтому зависимая подвеска не очень подходит для установки на управляемую ось.

Но она еще широко используется на задней оси, как ведущей, так и ведомой. На рамных внедорожниках последних поколений все еще встречается рессорная подвеска. Пружинную же подвеску часто используют на легковых переднеприводных авто. Причем в технических характеристиках авто не всегда указывается, что задняя подвеска – зависимая, зачастую ее называют подпружиненной балкой.

Независимая подвеска. Устройство, особенности

Второй тип подвески – независимый, характеризуется тем, что каждое колесо оси имеет свою систему крепежа и гашения колебаний, которая не передает движения одного колеса на другое. По сути, в независимой подвеске отсутствует ось колес (балка, мост) как таковая.

Самое большое распространение получила независимая подвеска типа «МакФерсона». Схема такой подвески достаточно проста – ступица колеса шарнирно крепится к кузову авто посредством рычагов. Типов этих рычагов и их расположение может отличаться. Встречаются А-образные рычаги, одинарные, сдвоенные, нижние верхние. Самая простая независимая подвеска состоит из одного нижнего рычага.

Дополнительно ступица крепится к кузову амортизационной стойкой, выполняющей еще и роль поворотного кулака. Основными элементами этой стойки является винтовая пружина и амортизатор. Сама стойка – это корпус, в который помещен амортизатор, а поверх стойки расположена пружина.

Вверху стойка упирается в кузов. Между ними установлена подушка стойки, на которую она и опирается. Установленный внутри упорный подшипник дает возможность вращаться стойке вокруг оси. Благодаря этому осуществляется возможность поворота колеса.

Как бы отлично не работала амортизационная стойка, существует возможность передачи колебаний на кузов. Это может привески к поперечному раскачиванию кузова. Чтобы этого не произошло, в конструкцию включен стабилизатор поперечной устойчивости, соединяющий обе подвески колес. Работая на скручивание этот стабилизатор гасит поперечные колебания.

Это основные элементы независимой подвески. Но имеется и большое количество вспомогательных элементов, без которых не обойтись. Таким элементом, к примеру, является подушка стойки. Также к ним относятся все резинотехнические элементы:

сайлентблоки;
шаровые опоры;
втулки.

Все они тоже задействованы в гашении колебаний. Сайлентблоки, шаровые опоры и втулки помещаются везде, где производится соединение элементов подвески – рычагов с кузовом и ступицей, стабилизатора поперечной устойчивости со ступицами и подрамником и т. д.

Основные неисправности и диагностика подвески

Поскольку подвеска, какой бы она не была – зависимой или независимой, осуществляет перемещение колес относительно кузова и гасит все колебания, то она испытывает значительные нагрузки, приводящие к выходу из строя того или иного элемента.

В зависимой подвеске самыми распространенными неисправностями является потеря работоспособности амортизатора из-за утечки масла, физическое его повреждение. Также зачастую приходится менять все резинотехнические элементы, которые тоже присутствуют в данном типе подвески. Со временем происходит «старение» резиновой составляющей – она садится, начинает расслаиваться. Вполне возможно и разрушение рессор или пружин, из-за значительных нагрузок они могут лопнуть.

В независимой подвеске неисправности те же:

износ резинотехнических элементов и шаровых опор;
выход из стоя амортизатора;
разрушение пружины или стабилизатора поперечной устойчивости.

Поэтому за подвеской следить нужно постоянно, своевременно проводить замену расходных материалов, контролировать состояние амортизаторов, пружин и рессор.

Из чего состоит ходовая часть

Для обеспечения нормального передвижения основные элементы ходовой части крепятся к кузову машины. В результате получается многофункциональная конструкция узлов, которая соединяет колеса с кузовом. В перечень функций ходовой части входит:

смягчение движения;
гашение колебаний кузова;
прием поперечных и продольных усилий, толчков.

Благодаря установке упругих деталей подвески, транспортное средство не подвергается тряске, а также излишней вибрации.

Подвеска отвечает за уровень комфорта передвижения

Устройство ходовой части автомобиля выглядит следующим образом:

рама;
балки мостов;
передняя и задняя подвески;
колеса.

Элементы ходовой

Первой габаритной деталью ходовой части является управляемый мост. Элемент выполнен в виде балки повышенной прочности. В нее вмонтированы поворотные цапфы, которые фиксируются при помощи специальных шарниров. Также данная конструкция оснащается специальными соединительными деталями.

В основе управляемого моста лежит жесткая балка штампованного типа. При таком строении мост в передней части автомобиля представлен поперечной балкой, к которой крепятся управляемые колеса.

Крутящий момент от мотора к данному узлу не подводится. Мост является не ведущим и выполняет функцию несущей конструкции. Управляемые системы бывают различных типов и применяются как на легковом, так и на грузовом транспорте.

Список того, что входит в ходовую часть автомобиля достаточно большой. Ключевыми элементами можно назвать упругие детали подвески. Детали позволяют смягчать сильные удары и толчки во время езды. Также данные узлы способны снижать вертикальное ускорение и динамическую нагрузку на конструкцию.

Благодаря разнообразию упругих элементов, кузов автомобиля практически не подвергается пагубному воздействию неровностей на дорожном покрытии. Управление транспортным средством становится плавным и контролируемым.

На многих разновидностях автомобилей могут применяться следующие элементы ходовой:

листовые рессоры;
пружины;
пневматические детали;
гидропневматические амортизаторы;
резиновые детали;
направляющие запчасти;
рычаг направляющего элемента.

Независимая подвеска

Типы подвесок

По своему предназначению подвеска является той частью, которая отвечает за вертикальное движение колеса относительно кузову. Именно данная конструкция напрямую взаимодействует с кузовом и дорожным покрытием.

На данный момент в автомобилестроении применяется два основных типа подвесок:

зависимая;
независимая.

Также на некоторых машинах устанавливается полузависимая подвеска. Однако этот образец чаще всего относят к зависимой схеме.

Ранее на различном транспорте широко применялась зависимая конструкция. Сейчас этот образец постепенно отходит на второй план. Чаще всего система балок устанавливается на грузовые автомобили, которые постоянно подвергаются большим нагрузкам. Также балки нашли применение на внедорожниках рамного типа. На фото подвеска отличается простотой строения. Однако, основное преимущество заключается в надежности. Ее дешево и удобно обслуживать.

Основная часть зависимой системы – рессора. Узел представлен в виде пакета листов, которые выполнены в изогнутой форме. Большинство производителей во время создания рессор используют пружинистую сталь, которая отлично справляется с функцией балансировка кузова.

Независимая подвеска

Большей популярностью пользуется независимый тип подвески. Данная конструкция считается более сложной в плане технического обслуживания ходовой части автомобиля. Основная характеристика этой системы заключается в наличии индивидуальных точек крепления и упругих элементов для каждого колеса. На неровной дороге преимущество несравнимо – колеса не взаимодействуют друг с другом, что делает передвижение авто более плавным.

Благодаря отсутствию общих мостов, процесс ремонта становится проще. При возникновении неисправностей с одной осью нет необходимости восстанавливать противоположную сторону конструкции.

Подвеска типа Макферсон

Типа Макферсон

90% автомобильных компаний применяют наиболее надежный тип подвески – Макферсон. Это независимый образец системы, который лучше всех показал себя на различных типах транспорта. Элементы ходовой части составляют одну цельную схему, которая отличается высокой надежностью. Данный узел выглядит следующим образом:

на ступицу одевают колесный диск;
ступица шарнирным образом фиксируется к кузову;
роль держателей выполняют жесткие рычаги.

Существует большое разнообразие рычагов, которые могут располагаться согласно разным схемам. Наиболее распространенными являются одинарные, сдвоенные, А-образные рычаги. Детали могут быть верхними и нижними. В состав простой независимой подвески входит один рычаг, располагающийся снизу.

Что еще относится к системе:

ступицы;
шаровые опоры;
тормозные диски;
поворотные рычаги;
опорные чашки, располагающиеся снизу;
пружины;
буфер сжатия;
верхние опоры стойки;
гайки;
штоки;
поворотные кулаки;
валы привода;
защитные чехлы.

Элементом, гасящим колебания ступицы, является стойка. Деталь состоит из амортизатора и наружной пружины. Качественное крепление стойки к кузову обеспечено подушкой. Внутри узел оснащен упорным подшипником, благодаря которому стойка может вращаться вокруг своей оси.

Со временем стойка начинает передавать все больше колебаний на кузов. Проверку стойки в случае выхода из строя можно выполнить самостоятельно путем раскачивания кузова. При сильном качении неисправный узел не стабилизирует кузов.

Поделитесь в соц.сетях:

Устройство и правильная эксплуатация ходовой системы автомобиля

Колесный движитель представляет собой колеса с пневматическими шинами. У гусеничного движителя опорные катки катятся по гладкому искусственному пути, который образуется бесконечной гусеничной цепью. Полугусеничный движитель состоит из резинометаллической гусеницы, установленной между ведущим колесом с пневматической шиной и натяжным колесом.

Пневматическое колесо состоит из:

По устройству различают шины:

Основные части камерной шины — покрышка, камера с вентилем и ободная лента. Ободную резиновую ленту размещают между камерой и ободом, предотвращая трение между ними. Ободные ленты применяют только в колесах грузовых автомобилей.

Читайте также: Тормозная система легкового автомобиля: подробно о важном

Бескамерные шины широко применяют на легковых и грузовых автомобилях и тракторах. В таких шинах пространство, заполняемое воздухом, образуется в результате герметичного соединения обода колеса с покрышкой, а вентиль при этом размещается на ободе. Герметичная посадка бескамерной шины на обод достигается при помощи специальной конструкции борта, плотно прижимающегося к закраинам обода внутренним давлением воздуха.

Бескамерные шины могут быть обычного типа, широкопрофильные и арочные. Арочные шины способствуют повышению проходимости автомобиля в трудных дорожных условиях. Это шины низкого давления (0,05…0,08 МПа).

Внутреннее давление воздуха в шинах автомобилей колеблется в пределах 0,17…0,5 МПа, тракторов — 0,08…0,25 МПа.

Подвеска

Остов с колесами соединяет подвеска. Она предназначена для смягчения возникающих во время движения толчков и ударов, повышения плавности хода машины.

Различают подвески двух основных типов: зависимые и независимые. В зависимой подвеске оба колеса подвешены к раме 4 (рисунок а) на общей оси 1, вследствие чего перемещение каждого из них происходит вместе с осью. В независимой подвеске каждое колесо подвешено к раме 2 (рисунок б) независимо от другого при помощи рычагов 1, 4 и стойки 5. В качестве упругих элементов в различных подвесках используют рессоры, пружины, торсионы, резиновые баллоны и др. У автомобилей подвеской оборудованы передние и задние мосты, у тракторов — только передние, так как их задний мост составляет часть остова.

Подвески грузовых автомобилей зависимые. Их чаще всего выполняют на пластинчатых рессорах. Такая рессора представляет собой балку, опирающуюся на раму в двух точках — опорах, одна из которых выполнена в виде шарнира, а другая допускает некоторое перемещение. Средняя часть рессоры соединена стремянками 12 с передним или задним мостом.

Рисунок. Схемы подвесок трактора и автомобиля: а — зависимой: 1 — передняя ось; 2 — цапфа колеса; 3 — рессора; 4 — рама; б — независимой: 1 — верхний рычаг; 2 — рама автомобиля; 3 — пружина; 4 — нижний рычаг; 5 — стойка; в — с индивидуальным подрессориванием колеса: 1 — передняя ось; 2 — кронштейн; 3 — направляющая; 4 — пружинная рессора; 5 — цапфа колеса.

При движении автомобиля по неровностям дороги возникают колебания, которые частично гасятся за счет трения в рессорах. Однако это трение относительно мало, и для эффективного гашения колебаний применяют специальные устройства — амортизаторы 7. Наиболее распространены гидравлические амортизаторы двустороннего действия. Их работа основана на том, что при относительных перемещениях подрессоренных и неподрессоренных масс автомобиля (трактора) находящаяся в амортизаторе жидкость перетекает из одной его полости в другую через небольшие проходные сечения, вследствие чего создается сопротивление, поглощающее энергию колебаний.

Рисунок. Передняя подвеска автомобиля ЗИЛ-130: 1 — передний кронштейн; 2 — стремянка ушка; 3 — рессора; 4 — рама; 5 — буфер рессоры; 6 — накладка; 7 — амортизатор; 8 — буфер на раме; 9 — обойма; 10 — хомут; 11 — задний кронштейн; 12 — стремянки.

Виды подвесок

Существует два типа автомобильных подвесок:

Зависимая. Представляет собой сплошную металлическую балку, соединяющую передние или задние колеса и прикрепляемую к машине с помощью пружин либо рессор. Этот вид приспособления считается устаревшим. Но зависимые подвески используются и в некоторых современных «легковушках», грузовиках. Ведь они просты и надежны.

Если это рессорное устройство, оно крепится к раме приспособлением из нескольких листов пружинистой стали, имеющим очертания пирамиды. Другой ее конец фиксируется в середине оси, соединяющей колеса. Для тушения колебаний рессор используют амортизаторы, которые не дают раскачиваться после переезда через неровность.

В составе зависимых подвесок могут использоваться и пружины, по две на каждую ось. Они занимают меньше места, чем рессоры, но играют ту же роль. В составе пружинной подвески обязательно присутствие тяг и рычагов, соединяющих ее с балкой и мостом. Ведь сами металлические «завитки» крепят ось к кузову слабо. Амортизаторы для гашения колебаний от дороги используют и при пружинной подвеске.

Читайте также: Всё об обжаловании штрафа ГИБДД с камеры в 2021 году

Ещё на AutoLex.Net:

Особенности пассивной безопасности автомобиля: важные составляющие внутренней и внешней безопасности, общие требования

1 — витая пружина; 2 — верхний продольный рычаг; 3 — нижний продольный рычаг; 4 — балка моста; 5 — амортизатор; 6 — ступица колеса; 7 — стабилизатор поперечной устойчивости; 8 — поперечный рычаг.

Независимая. Состоит из осей для крепления к раме каждого колеса отдельно и фиксирующих элементов. То есть сплошные балки в конструкции отсутствуют. Ступица колеса соединяется с кузовом машины рычагами. Он может быть и в единственном числе, это самый простой вариант устройства.

Ступица фиксируется также стойкой, состоящей из помещенного в корпус амортизатора и расположенной в верхней части пружины. Между нею и кузовом есть «подушка» для опоры и вращения вокруг оси, поворота колес. В составе независимого устройства обязательно устанавливается стабилизатор поперечной устойчивости, который играет роль соединителя подвесок и не дает авто упасть на бок.

Смягчают возникающие при движении колебания вспомогательные элементы (сайлентблоки, шаровые опоры, втулки и др.).

Независимая подвеска имеет преимущество в том, что движения одного колеса не передаются второму, то есть ехать на таком авто комфортнее, меньше тряски. Ведь оба элемента не соединены жесткой осью. Но зависимые подвески все же используют для задних колес габаритных авто, что помогает при езде по бездорожью.

Что такое ходовая часть автомобиля и ее неисправности

Без ходовой части автомобиль попросту не смог бы двигаться, поскольку силовой установке вместе с трансмиссией и приводом попросту некуда бы было передавать крутящий момент.

Ходовая часть авто включает в себя колеса, которые и воспринимают этот крутящий момент, вращаются и передвигают автомобиль. Однако это не основная задача ходовой части. Автомобиль передвигается не по идеально ровной поверхности, всегда на дороге имеются изгибы, выступы, ухабы, ямы и т. д.

Если бы колеса крепились к кузову авто или раме без подвески – второй составляющей ходовой части, то о комфортабельности говорить бы не приходилось – практически все неровности сразу бы передавались на кузов, лишь немного снижаясь амортизацией пневматической шиной колеса. Так что ходовая часть не только приводит в движение авто, но еще и обеспечивает комфортабельность путем снижения колебательных движений от колеса на кузов.

Читать статью Ходовая часть калины устройство

Основные варианты поломок и диагностика

Ходовая часть авто выдерживает большое давление. Увеличивает его плохое состояние полотна, резкие изменения траектории движения, внезапные торможения, перегруз машины. Из-за этого возникают неисправности, среди которых самые частые:

Разрушение резиновых элементов и шарниров. Проявляется стучанием снизу при движении, неравномерным истиранием протекторов шин.
Поломка амортизатора. Авто при появлении дефекта может сильнее вибрировать во время езды, издавать нехарактерные звуки, раскачиваться при поворотах и движении прямо.
Износ (ослабление) пружин. О проблеме свидетельствуют уход машины в бок при движении, стуки.
Повреждение втулок стабилизатора устойчивости или самого элемента. При нем машина хуже слушается руля при поворотах, уходит в сторону. Во время движения сильнее ощущается тряска.

Иногда проблемы возникают из-за неправильной установки передних колес, с нарушением углов.

Углы установки колес

Неполадки могут образовываться постепенно или возникнуть в один момент. Поэтому диагностика ходовой части авто должна проводиться не только когда есть тревожные признаки, а в идеале каждые 25-30 тыс. км. Процедура включает в себя:

Осмотр передней подвески, пока машина стоит на полу. Нужно открыть капот и обследовать стойки, то есть измерить расстояние между чашкой и кузовом. Если оно от 1,5 см, придется менять верхние подушки.
Раскачивание стоящей машины. После толчков она должна двинуться туда-сюда не больше 2 раз, в ином случае речь идет об износе амортизаторов.
Осмотр снизу. Авто поднимают домкратом и изучают амортизаторы. На них не должно быть потеков.
Раскачивание колес. Каждое нужно подвигать вверх-вниз и в обе стороны. В норме не должно быть стуков.
Осмотр ступичного подшипника. Необходимо раскрутить колесо и убедиться, что он не скрежещет, не гудит. Затем потянуть за пружину при том же действии. Она не должна вибрировать.
Проверки сайентблоков. Их двигают монтировкой во все стороны. Люфт должен быть одинаковым на каждом и не слишком выраженным.
Проверки шаровой опоры. Ее двигают монтировкой вверх-вниз. Свободного хода быть не должно. Еще можно проверить опору глубиномером, открутив колесо и нижнюю пробку. Расстояние должно быть не более 11 мм.
Осмотра стабилизатора. Между ним (около втулки) и подрамником нужно просунуть монтировку, покачать. Стабилизатор не должен «гулять». При исправном состоянии и болты сидят крепко во время их раскачивания.
Осмотра стоек стабилизатора. Если какая-то из них сломалась, это видно.

Ещё на AutoLex.Net:

Полная компьютерная диагностика автомобиля: что покажет, можно ли сделать самостоятельно

Читайте также: Что такое дизельное топливо и чем отличается от бензина

Точно так же изучают детали задней подвески, только снизу автомобиля. Иным способом обнаружить неполадки в этой части машины невозможно.

О том, как проверить подвеску самому, смотрите в этом видео:
