Что такое разболтовка колесных дисков и как ее измерять

Выбор дисков по модели автомобиля

Большинство автоконцернов, производящих легковой транспорт для массовых продаж среди населения пытаются привести расходные детали для каждой марки под единые международные стандарты для удобства их замены после износа или повреждения. Самыми же популярными элементами в любом авто, которые подлежат замене, являются шины и диски. Так, по простейшим показателям совместимости размерного ряда изделий, рекомендуемого производителем, а также характеристикам ступиц — разболтовке и диаметру центрального отверстия, каждый автолюбитель может подобрать колёса для своего «железного коня» в любой торговой точке страны.

Диски на авто по марке автомобиля

Техническое руководство к каждому автомобилю описывает базовые инженерные решения в основных системах транспортного средства, включая ступицы для возможности выбора колёс. Так, зная конкретную марку и модель серийного автомобиля, водитель может быть уверен в следующих параметрах колёсных дисков:

• Все диски на авто по марке автомобиля характеризуются главной единой величиной — диаметром посадочного отверстия, которое необходимо для того, чтобы колесо нормально подошло на ось ступицы. Если данный показатель не совпадает с тем же параметром ступицы, то владельцу авто придётся либо переделывать её конструкцию, либо использовать проставочные пластины, которые изнашиваются гораздо быстрее, чем колесо. Эта размерность для легковых авто колеблется от 50 мм до 140 мм.
• Каждый диск, вне зависимости от материала, размерности и способа изготовления, имеет собственную разболтовку, то есть количество крепежных отверстий и диаметр окружности их расположения. Так, стандартное авто имеет от 4 до 6 шпилек и диаметр окружности, на котором расположены отверстия для них от 98 мм до 150 мм, и при обозначении маркировки на колесе этот параметр указывается как 4×98, 5×114, 6×133 и т. д.
• Конструкция кузова любого авто рассчитана лишь на определённую радиальность диска, и в зависимости от класса, габаритов и массы транспортного средства, главной характеристикой колеса является его диаметр по ободу в дюймах, от R12 до R24, и этот же параметр является определяющим для совместимости шины.
• Также конструкция ступицы и колёсной арки имеют два важных показателя, на основе которых подбирается диск — это его ширина, варьирующаяся от 4 до 12 дюймов, а также связанная величина — вылет колеса, или показатель ЕТ. Данный размер характеризует расстояние от внутренней проекции обода до ближайшей привалочной плоскости, и в зависимости от её возрастания, колесо утапливается под арку кузова.

Вам это будет интересно О дисках для Toyota Land Cruiser (Крузак)

Во многих торговых точках имеются специальные компьютерные программы, и оператору достаточно ввести в неё марку, модификацию и год выпуска автомобиля клиента, после чего система автоматически выдаст все возможные к использованию размерности колёсных дисков для конкретного транспортного средства.

Как подобрать диски по модели автомобиля

Для того чтобы водитель мог правильно подобрать колёсные диски, выполненные из стали, методом штамповки или на основе лёгких титановых сплавов, изготовленные путём литья или ковки, он всегда может воспользоваться подготовленными таблицами совместимости, разработанными профессионалами авторынка. Так, пример данной таблицы для ускорения покупки и отсутствия сомнений при выборе приводится ниже.

Вам это будет интересно Диск колесный на квадроцикл

Все приведённые выше размерные характеристики колёсных дисков актуальны для тех модификаций авто, которые выпускаются на сегодняшний день — в 2018-2019 годах. Для тех же авто, которые уже сняты с производства, размерный ряд приведён по состоянию на последнюю дату их выпуска, но данные показатели гарантируют совместимость дисков по маркам авто.

Как подобрать оригинальные штампованные и литые диски на авто по марке

Многие начинающие автолюбители, которые стоят перед нелёгким выбором, нередко задаются одним и тем же вопросом — как подобрать диски по модели автомобиля?

На заметку.

Несмотря на то, что рынок колёсных дисков всегда богат конкурирующими производителями, которые предлагают различные изделия в литом или штампованном исполнении на все серийные модели авто, многие автолюбители часто пытаются приобрести именно оригинальные изделия. Связано это прежде всего с тем, что инженеры автоконцернов перед тем как установить продукцию своей марки на ступицу и как авто сойдёт с конвейера, что обяжет их дать 3-5 летнюю гарантию, тщательно просчитывают 100 % совместимость колёс и элементов подвески, рулевой тяги и т. д.

Это вселяет уверенность в обладателей авто, и они всегда могут выбрать диски, руководствуясь следующими советами:

• Прежде всего, каждый официальный дилер марки продаёт свою собственную продукцию, и, обратившись в торговую точку, автолюбитель может быть уверен в том, что он приобретёт подлинное изделие по марке своего транспортного средства либо получит информацию о возможной взаимозаменяемости дисков по маркам авто.
• Второй момент — это приобретение колёс от сторонних производителей, качество которых одобрено автоконцерном, что приводит к аккредитации марки. Так, покупая продукцию подобных брендов и реплик, при наличии соответствующих сертификатов и рекомендаций от автозавода водитель не рискует потерять гарантию.
• В распоряжении покупателя всегда имеется интернет, а любой автоконцерн имеет собственный официальный портал. Контент подобных сайтов содержит полную информацию об аккредитованных торговых точках и одобренных маркой производителей колёсных дисков, которые можно покупать даже без примерки.

Так, например, на сайте российского представительства «Фольксваген» можно увидеть, что концерн рекомендует к установке не только диски собственного производства, но также и другие проверенные бренды — OZ Racing, Vossen и другие марки, с единственным условием, что размерный ряд будет полностью совпадать с таблицей совместимости, приведённой выше.

Водитель должен понимать, что оригинальные диски просто не могут стоить дёшево, так как чаще всего они являются высококачественным продуктом, изготовленным на основе передовых сплавов и с использованием прогрессивных технологий. Это означает, что попытка продавца выдать дешёвое изделие за оригинал крайне редко приводит к удовлетворению клиента качеством, а подделка может довести до поломки сопряжённых систем из-за оказания непроектных нагрузок на элементы ступицы или подвески.

Как узнать какие диски стоят на машине

Чтобы приобрести именно такие же диски, что изначально стояли на авто, водителю можно применить несколько проверенных методов, в частности:

• Если он выбирал перед покупкой новый автомобиль в базовой экипировке и совершенно точно знает, что никакие сторонние вмешательства не могли изменить его спецификацию, он всегда может открыть официальный сайт компании-производителя и подобрать диски по марке автомобиля. Так, при выборе его модификации и года выпуска ему откроется полный список технического оснащения транспортного средства, включая полную маркировочную строку на автомобильном диске, и он легко сможет приобрести аналогичные колёса в любом авторизованном автомагазине.
• Если же авто уже снято с производства или автомобилист является не первым его собственником, никто не может дать 100 % гарантию того, что на ступицах стоят диски в оригинале. Так, сняв колесо, водитель всегда сможет прочитать на его обороте маркировочную строку, серийный номер, бренд, страну-изготовителя и даже дату производства, что упростит подбор нового изделия. Следует помнить, что такая информация, как правило, указывается исключительно на качественных колёсах от известных производителей.

Вам это будет интересно О дисках на авто Инфинити (Infiniti)

Если автолюбитель не смог самостоятельно определить размерность своего колёсного диска, ему не стоит торопиться с подбором, так как колесо просто может не подойти на его авто, а во многих торговых точках бывают очень строгие условия по возврату. Так, достаточно лишь обратиться на СТО или в хороший шиномонтаж, где опытный мастер, демонтировав колесо, легко проведёт его замеры и сразу скажет владельцу авто, какой именно диск стоит у него, что поможет корректно его поменять на новый.

Что такое разболтовка колесных дисков и как ее измерять

Р азболтовку колесных дисков можно смело отнести к небольшому тюнингу автомобиля. Для многих автолюбителей изменить внешний вид своего «железного коня», придать ему эксклюзивности, сделать узнаваемым в потоке других транспортных средств – это настоящая мечта.

Но, как правило, на серьезные изменения денег не хватает, а вот установка новых дисков – простой и вполне доступный вид тюнинга.

Но есть одна проблема — новички упускают из вида такой показатель, как разболтовка. Об этом и пойдет речь в этой статье.

Что такое разболтовка дисков?

Почти у каждой марки (модели) автомобиля предусмотрена своя разболтовка дисков. Для обозначения параметра используется аббревиатура PCD, рядом с которой указываются числовые обозначения.

Простыми словами – это диаметр, по которому сделаны отверстия для крепления колеса.

Как правило, автолюбители не уделяют внимания данному параметру и часто идут на установку дисков с несоответствующей разболтовкой. Как следствие, колесо становится неправильно. Визуально выявить проблему сложно, но последствия могут оказаться весьма плачевными.

Маркировка диска

При выборе диска стоит учитывать не только его разболтовку, но и ряд других ключевых параметров.

Допустим, перед вами диск с параметрами — 6.5Jx15 H2 5х100 ET45 d54.1. Для малоопытного автолюбителя – это обычный набор цифр. На самом же деле здесь кроется полная информация об изделии:

• 6,5 – это ширина (W), измеряемая в дюймах (а не сантиметрах, как думают многие);
• 15 – это диаметр (D). Здесь единица измерений также дюйм;
• 5*100 – обозначение, которое указывает на число посадочных болтов (5) и диаметр (100).

Именно диаметр нас и интересует больше всего (это и есть параметр PCD, о котором мы упоминали выше).

Размер PCD приводится в миллиметрах:

• ЕТ45 – это параметр, по которому можно судить о вылете диска. По сути, это расстояние между плоскостью, которая прижимается к ступице и осью симметрии изделия. ЕТ45 означает вылет размером в 45 мм.

• d54.1 – указывает диаметр центрального отверстия (DIA, измеряется в миллиметрах). Среди многих производителей стало модным завышать этот параметр.

В дальнейшем используются специальные кольца, которые исключают появление вибраций.

Что касается цифровых обозначений «J» и «H2», то они используются только специалистами.

Первый параметр дает информацию об особенностях конструкции боковых закраин, а второй – является условным обозначением кольцевых выступов на ободе (хампов).

Особенности измерений

Как мы уже упоминали, PCD – это диаметр окружности, на которой расположены специальные отверстия для крепежа колеса (мы уже рассмотрели пример с маркировкой диска).

Итак, у нас есть параметр PCD 5*100. С первым числом все ясно — оно указывает на количество болтов, используемых для крепления колеса.

Что касается диаметра окружности, то здесь можно воспользоваться простым методом расчета.

1. Возьмите штангенциркуль и произведите замеры между стенками отверстий, расположенными по соседству.
2. Далее к результату измерений прибавьте диаметр отверстия, в которое закручивается крепежный болт. В итоге вы получаете расстояние между центрами рядом расположенных отверстий (обозначим его «Х»).

Итак, для каждой разболтовки свой расчет:

• для трех отверстий диаметр равен Х*1,55,
• для четырех отверстий – Х*1,414,
• для пяти отверстий – Х*1,701.

Получившееся число желательно сверить с данными в специальных таблицах производителя. Это позволит убедиться, что измерения правильные.

При этом учтите, что на стандартных стальных дисках размеры разболтовки не указываются – их маркировка выполняется с учетом внутреннего заводского кода.

Чтобы уточнить параметры точнее, можно обратиться к официальному дилеру.

У многих водителей возникает вопрос, как узнать разболтовку колесных дисков.

Ниже представлены параметры популярных марок автомобилей.

Стандартная и дополнительная расшифровка маркировки колесных дисков автомобиля

Расшифровка маркировки колесных дисков автомобиля – важная информация, с помощью которой можно определить, подходит ли выбранный диск к авто. Сама маркировка наносится непосредственно на него. Она делится на две категории: стандартная и дополнительная.

Где смотреть маркировку дисков

Производители надписи наносят в разных местах. Это в основном зависит от технологии производства дисков. К примеру, на стальные аналоги маркировка наносится по окружности. На литые расшифровка располагается между спицами.

Последние это участки между монтажными отверстиями под крепежные болты. При этом маркировка наносится с внутренней стороны колесного диска.

Нередко можно найти информацию также на внутренней плоскости по окружности около отверстия под гайку, которой затягивают колесо к ступице.

Обязательная информация литых изделий – клеймо, которое обозначает, что диск подвергался рентгеновской проверке. А также клеймо компании, которая тестирование осуществила.

Более широко распространена маркировки дисков авто на штампованных моделях:

1. По окружности по большему периметру.
2. Между спицами.

Но и ее расшифровать не сложно. Первый вариант обычно используется на дешевых колесных дисках. Нанесение надписей может быть как на внешней стороне, так и на внутренней.

Расшифровка стандартной основной маркировки

В этот тип маркировки входят главные параметры колесного диска автомобиля:

• ширина;
• конфигурация, она же форма кромки;
• диаметр установочный;
• размер кольцевых выступов;
• разъемность обода и прочее.

Существует ГОСТ Р 52390–2005 под названием «Колесные диски. Технические требования и способы испытаний», в котором описано, как можно расшифровать маркировку.

Автолюбители и даже некоторые профессионалы этим документом не пользуются. В ней много информации, которая будет лишней. Поэтому, выбирая колесный диск для собственного автомобиля, нужно просто знать основные параметры, которые указаны в маркировке. Их расшифровку знать тоже надо.

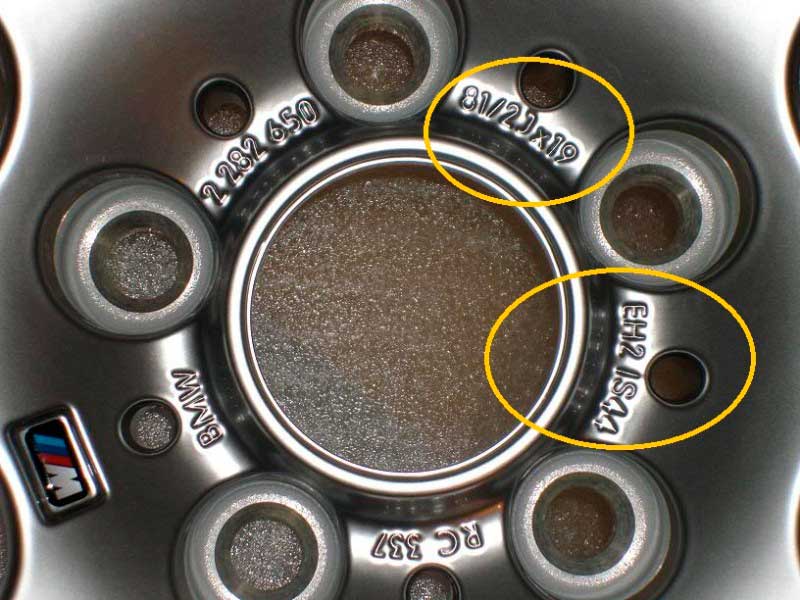

К примеру, маркировка, указанная на фото ниже.

Обозначается она так: 7,5 J x 16 Н2 4×98 ЕТ45 d54.1. Теперь можно расшифровать каждое буквенное и цифровое обозначение.

Первое в маркировке стоит число, а именно – 7,5. Расшифровка – ширина обода, измеряемая в дюймах. Более точно – это расстояние между внутренними плоскостями кромок. Под этот параметр выбирается шина, она же покрышка, автомобиля с учетом ее ширины. А так как последние – это широкий диапазон размеров, то выбирать надо по усредненному значению.

Второй показатель маркировки – тип кромки обода автомобиля. Расшифровка здесь сложная, потому что производители предлагают несколько разных вариантов, в основе которых лежат:

• угол наклона кромки;
• ее форма и прочее.

В нашем случае это буква «J». Она показывает, что такие диски лучше устанавливать на легковые моноприводные автомобили. Если авто полноприводное, то маркировка будет «JJ».

Кроме этого есть и другие обозначения: Р, К, В, D, а также их комбинации – это для легковых машин. Е, Н, G, F – для грузовых авто.

Для автолюбителей этот параметр никакой важной информации не несет. Его нужно учитывать, если есть какие-то определенные требования производителей автомобилей. То есть некоторые производители рекомендуют для своих автомобилей диски с определенной кромкой, которая, по их мнению, будет выдерживать требуемые нагрузки.

И еще одна информация по расшифровке этого параметра:

• модели «J» являются универсальными;
• «Р» предназначаются для автомобилей марки Фольксваген;
• «К» – для Ягуара.

Следующая в маркировке буква – «Х». Ее расшифровка означает, что колесный диск является изделием неразъемным, цельным, не состоящим из частей. Если вместо нее присутствует знак минус, то обод – изделие разъемное.

Для легковых автомобилей используется первый вариант, поэтому на них можно устанавливать мягкие шины. Для грузовых и внедорожников второй, поэтому здесь применяют жесткие шины. Для последних разъемные конструкции и были созданы.

Следующий показатель – число. А именно «16». Это диаметр диска, который должен соответствовать диаметру колесной шины. Диапазон 13-17 – для легковых автомобилей. Свыше 17, чаще 20-22 – для грузовых, внедорожников и микроавтобусов.

Далее в маркировке идет буквенно-числовое значение «Н2». Обозначает оно кольцевые выступы. По-другому их называют кольцевыми хампами или подкатами.

Именно за них цепляются кромки колесных покрышек. Цифра «2» имеет свою расшифровку. Она означает, что таких выступов два: снаружи и изнутри обода. Если в маркировке просто стоит буква «Н», то расшифровка означает, что выступ один.

Здесь могут быть и другие надписи:

• SL – кольцевых хампов в конструкции колесного диска автомобиля нет;
• FH – выступ плоский;
• CH – комбинированный вариант;
• AH – ассиметричный.

Два выступа гарантируют надежную и герметичную фиксацию покрышки к колесному ободу автомобиля. Но у такой конструкции есть минус – сложно снимать и надевать шину. Но мастера шиномонтажа с этим справляются легко.

Далее в маркировке идут цифры: 4×98. Расшифровка их проста: это четыре монтажных отверстия, расположенных на одной окружности диаметром 98 мм. Иногда показатель пишут так – 4/98. Это одно и то же.

В Европе параметр обозначается тремя буквами – PCD. Аббревиатура расшифровывается так – Pitch Circle Diameter. В России мастера это называют разболтовкой колес или сверловкой.

Сегодня производители предлагают колеса с разным количеством монтажных отверстий от 3 до 10. Диаметр их расположения от 98 до 139,7 мм. Чтобы узнать, какая сверловка на дисках, необходимо посмотреть на маркировку.

У дисков с 4-мя крепежами расстояние между противоположными отверстиями, а именно 1-3 и 2-4, одинаковое и равно PCD. Если крепежных изделий пять, то расстояние между соседними монтажными отверстиями равно 1,059 х PCD.

Выбирать колесный диск надо с учетом диаметра ступицы автомобиля. Но сегодня производители предлагают универсальные диски, подходящие под все виды автомобилей. К примеру, 5×100/120. С одной стороны это плюс, с другой минус. Недостаток таких колесных дисков – снижение механических характеристик.

Следующий параметр диска для авто носит название «вылет». В нашей маркировке это ET45. Расшифровка – вылет равен 45 мм. Это расстояние между двумя вертикальными плоскостями.

Одна проходит через середину диска, разрезая ее вдоль на две части, которые могут быть неодинаковыми. Вторая – через плоскость соприкосновения ступицы и обода автомобиля. Первая плоскость не является плоскостью симметрии.

Существует три вида вылета:

1. Положительный. Расстояние между второй плоскостью и плоскостью симметрии минимально. Колесный диск менее выпуклый по отношению к корпусу автомобиля.
2. Отрицательный. Здесь все наоборот – расстояние между плоскостями максимально, обод выпуклый. В маркировке обозначение такое: ЕТ-45. Между буквами и цифрами ставится тире.
3. Нулевой. Из названия понятно, что обе плоскости совпадают. В маркировке обозначают так – ЕТ0.

Выбирая колесный обод для автомобиля, необходимо знать значение вылета, которое рекомендует производитель. Если этого не учитывать, то могут возникнуть проблемы в движении машины, особенно на больших скоростях. Основная проблема – снижении устойчивости. Есть погрешности, которыми можно пренебречь. Для вылета это 2 мм в ту или другую сторону.

Неправильно подобранный вылет повлияет на ширину колесной базы машины. В первую очередь, это повышенная нагрузка на подвески. Как следствие, проблемы с управлением автомобиля.

Последний параметр из стандартных – это диаметр посадочного отверстия, обозначаемый d54,1. Это самая простая расшифровка.

Свое название показатель получил потому, что с помощью этого отверстия колесо садится на ступицу. Значение варьируется от 50 до 70 мм для легковых автомобилей. Чем больше диаметр, тем сложнее отцентровать колесный диск.

Поэтому производители комплектуют их специальными шайбами, изготовленными из пластика или алюминия. Первый в плане эксплуатации лучше, потому что не корродируют и не прикипает к стальной ступице.

Штампованные диски из стали шайбами не комплектуются. Поэтому посадочный диаметр должен быть максимально точными под ступицу. Под литые или кованые аналоги подбирается пластиковая втулка. Потому сначала надо подобрать втулку, а под нее уже диск.

Расшифровка дополнительной маркировки

Все вышеперечисленные размеры дисков являются основными. Но на некоторых моделях можно обнаружить и другие надписи, у которых своя расшифровка:

1. Forget. Расшифровка – колесный диск изготовлен методом ковки.
2. MAX LOAD определяет нагрузку на колесо. Обычно единица измерения здесь фунты. К примеру, MAX LOAD-2000. То есть максимально допустимая нагрузка равна 2000 фунтам. Можно перевести ее в килограммы. Для этого 2000 надо разделить на 2,2, получается 908 кг. Это обычный индекс нагрузки, который присутствует в маркировке резиновых покрышек для автомобилей.
3. Давление воздуха в шине – допустимое. Маркировка, например, MAX PSI 50 COLD. Расшифровка – показатель не должен превышать 50 фунтов с учетом на один квадратный дюйм. Если перевести это значение в метрическую систему измерения, то приблизительно это будет равно 3,5 атм. В маркировке присутствует слово «COLD». Расшифровка – проверять давление надо до движения автомобиля, пока покрышки еще холодные. При этом сама машина должна стоять в тени.
4. Дата изготовления. Обычно производитель наносит 4 цифры. Первые две – это номер недели, начиная с 1 января. Две последние – это год. К примеру, 1020. Изделие было выпущено в 2020 году на 10 неделе.
5. Страна изготовитель. Некоторые производители вместо названия страны ставят собственный логотип или штампуют имя компании.
6. SAE/ISO/TUV. Здесь зашифрованы стандарты, нормативы, методы и органы, которые контролировали качество изделия. На российские диски ставят ГОСТ.

Интересен в этом плане опыт Японии, где кроме международной маркировки используются и местные аббревиатуры. Самая востребованная имеет название VIA.

Если на колесном диске эти буквы проставлены, то он прошел испытания в специальной лаборатории, которая относится к Транспортной инспекции. Здесь расшифровка отсутствует, это просто подтверждение высокого качества.

Если такое название было встречено на диске, который испытания в лаборатории не прошел, то законом страны такой производитель подвергается огромным штрафам.

Еще одна японская маркировка – JWL. Расшифровка основывается на переводе аббревиатуры с английского языка – японские легкосплавные диски. Их используют только в Японии.

Как подобрать диск колеса

Узнать по маркировке размер диска на авто несложно. Для этого нужно знать расшифровку цифровых и буквенных обозначений. Но кроме этого необходимо учитывать и другие нюансы. Один из них – форма монтажных отверстий.

Для штампованных моделей нужны конические шайбы и болты. При этом конус не очень большой. Плюс – длина болтов тоже небольшая. Это связано со средней толщиной колесного диска, изготовленного методом штамповки.

Литые модели толще. Отсюда более выраженная коническая форма монтажного отверстия. Поэтому здесь могут быть использованы не только конические болты и шайбы, но и полусферические или даже плоские.

Сегодня производители предлагают болты с плавающим конусом. Их лучше использовать там, где разболтовка (PCD) не соответствует установленным параметрам.

У них коническая часть сделана в виде кольца, которое надето на сам болт. При затяжке оно просто смещается, находя оптимальное место в монтажном отверстии.

Все колесные диски в своей конструкции имеют хампы. Другие не выпускают. Но иногда нужно на старый автомобиль установить диск, соответствующей своей эпохе. На них кольцевые выступы отсутствуют. Это говорит о том, что нужно будет устанавливать покрышку с камерой.

Установить бескамерный вариант тоже можно. Но у него есть серьезный недостаток – слабая герметичность посадки. Поэтому на повороте даже при незначительной скорости движения автомобиль может остаться без обувки. Остальные параметры нужно выбирать с учетом технической документации к автомобилю.

А вы знали о таких нюансах расшифровки данных на колесных дисках? Напишите в комментариях. Сохраните статью в закладках, чтобы не потерять полезную информацию.
