Экскаватор-погрузчик JCB 3CX

Экскаватор-погрузчик JCB 3CX

Экскаватор-погрузчик JCB 3CX — самая популярная модель из линейки JCB. Наиболее популярные области применения экскаватора (в быту именуется «тройка») — это земельно-грунтовая обработка (различные земляные работы), погрузка и разгрузка, а также перевозка.

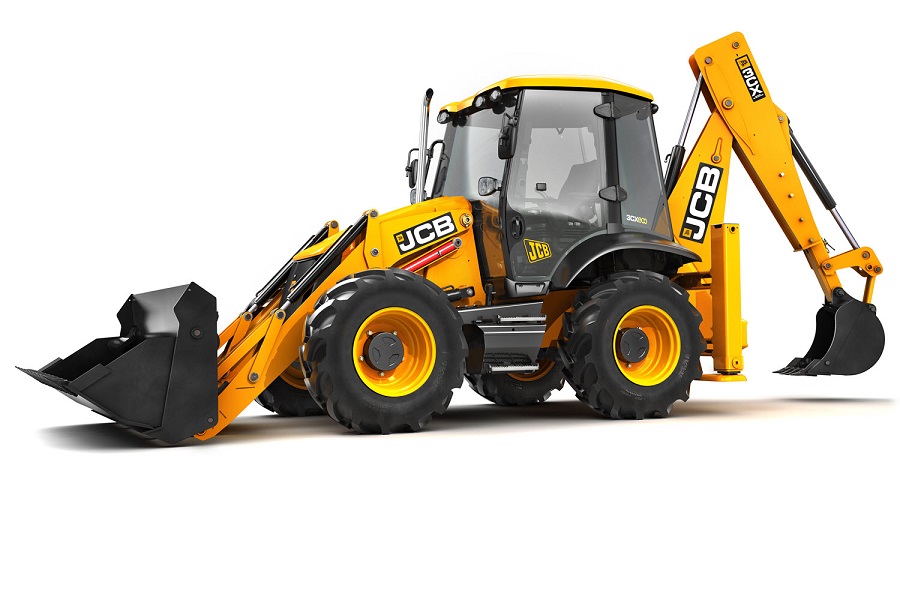

Экскаватор-погрузчик JCB 3CX

• Технические характеристики JCB 3CX
• Двигатель JCB 3CX
• Модификации
• Стандартное навесное оборудование JCB 3CX
• Стоимость нового и б/у
• Аналоги
• Надежность техники
• Производительность JCB 3CX и эффективность
• Техническое обслуживание
• Комфорт и удобство использования
• Безопасность и надежность
• Дополнительные опции и преимущества

Технические характеристики JCB 3CX

Основные характеристики экскватора JCB 3CX:

Высокая скорость позволяет экскаватору Джисиби 3СХ быстро перемещаться по рабочей площадке. Большой топливный бак (объем — 143 л.) позволяет сократить интервалы заправки и увеличивает производительность. Расход топлива экскаватора-погрузчика JCB 3CX за 1 час работы составляет 8 литров.

Передний ковш на JCB 3CX

Ковш экскаватора JCB 3CX на стреле

Экскаватор может без проблем работать в диапазоне температур от -20 °С до 46 °С.

Кузов и комплектующие экскаватора изготовлены из высокопрочной толстой стали, что позволяет ему выдерживать высокие стрессовые рабочие нагрузки и затраты на обслуживание.

Габариты JCB 3CX:

Двигатель JCB 3CX

Экскаватор оснащен экономичным дизельным двигателем Perkins 1004-40T (1004-42) с высокой производительностью, имеющий четыре цилиндра. Рабочий объем двигателя — 4 л. Двигатель дает пиковую мощность (79-100 лошадиных сил) и большой крутящий момент (320 (400) Нм) даже при низких оборотах двигателя, что позволяет значительно сократить расход топлива без потерь производительности.

Основные достоинства двигателя:

1. большой крутящий момент на малых оборотах двигателя;
2. масляный фильтр двигателя снабжен противоточный клапаном, удерживающим масло в фильтре. Такая конструкция позволяет дольше сохранить чистоту масла и сократить затраты на обслуживание;
3. водяной фильтр;
4. фильтр воздушного потока с системой самостоятельной очистки.

Двигатель оснащен турбонадувом, системой водоохлаждения и системой подогрева для быстрого старта в холодную погоду. У экскаваторов JCB 3CX последних модификаций отсутствует сажевый фильтр выхлопной системы для сокращения объема обратных газов в двигатель. У них была улучшена система сгорания топлива, повышающая мощность при снижении потребления горючего.

Экскаватор оснащен опцией TORQUE LOCK, которая позволяет сократить расход топлива на четверть и на 10% увеличить скорость движения.

Модификации

Существует несколько модификаций, которые отличаются в основном используемым навесным оборудованием и конфигурацией. Приведем возможные варианты:

• JCB 3CX — это базовая модификация эксаватора-погрузчика;
• JCB 3CX Eco — в этой комплектации установлен более экономичный двигатель. Модификация имеет режим работы «Eco»;
• JCB 3CX Super — в этой комплектации по сравнению с базовой увеличен диаметр передних колес (все колеса одинакового диаметра);
• JCB 3CX Super Sitemaster;
• JCB 3CX Sitemaster;
• JCB 3CX Sitemaster Plus;
• JCB 3CX Sitemaster Turbo;
• JCB 3CX Sitemaster Turbo Plus;
• JCB 3CX Contractor;
• JCB 3CX Pothole Master;
• JCB 3CX Turbo.

Навесное оборудование у каждой из модификаций может быть быстро заменено в зависимости от области применения. Передний рабочий орган может быть оснащен вилами или классическим или челюстным ковшом необходимой ширины. Задний рабочий орган может быть оборудован телескопической или классической стрелой, ковшами разного типа (классический, глубокий, ковш для рытья и конический). Каретка заднего рабочего органа позволяет сместить навесную установку в любую сторону.

Стандартное навесное оборудование JCB 3CX

В базовой комплектации спереди установлен челюстной ковш (емкость — 1 м?) — это позволяет экскаватору выполнять роль фронтального погрузчика. Профессиональный оператор таким ковшом загружает самосвал Камаз 6511 (7 м?) за 4 мин. с минимальным плечом.

Производительность при работе задним ковшом для рытья траншей и котлованов в зависимости от глубины копания составляет составляет 80-100 м? за 8-ми часовую рабочую смену. Если при этом необходима погрузка выкопанного грунта на самосвал, то производительность рытья уменьшается примерно на 10%.

Стоимость нового и б/у

Стоимость нового JCB 3CX составляет примерно 3-3,5 млн. р. Цена б/у JCB 3CX составляет примерно от 1,5-2 млн. р (цена зависит от выработки и от года выпуска).

Аналоги

Самые схожие по характеристикам аналоги JCB 3CX: экскаватор-погрузчик SAM 388, TARSUS ElAZ 880, TARSUS ElAZ 883, LiuGong CLG 777А, Komatsu WB 93R-5, Cat 432 E, экскаватор-погрузчик SDHW HB680 и экскаватор-погрузчик WZ30-25.

Надежность техники

Все части: кабина, мосты, коробка передач и другие узлы и механизмы — спроектированы и разработаны компанией-производителем, что обеспечивает надежную работу машины.

Фото экскаватора JCB 3CX

Все основные компоненты экскаватора подвергались жесткому тестированию по нагрузке в течение нескольких тысяч рабочих циклов.

Шланги ковша и стрелы надежно закреплены и сходятся в сервисном отсеке кузова, чтобы защитить их от зацепов и повреждений. Для защиты передних и задних стабилизаторов трактор JCB 3CX оснащен защитными щитами во избежание дорогостоящих ремонтов и сокращения времени простоя.

Сменные пластины ковша могут быть легко заменены, если он поврежден, чтобы максимизировать время его жизни.

Производительность JCB 3CX и эффективность

Для обеспечения максимальной производительности Джисиби 3СХ оснащен полноприводным (4WD) и самоблокирующимся дифференциалом, который обеспечивает надежное сцепление даже в самых тяжелых условиях. В любой момент может быть включен режим 2WD (два ведущих колеса — задние или передние), чтобы уменьшить износ шин о дорожное покрытие.

Стрела и задняя рукоять ковша для копания имеют одинаковую длину, что дает возможность оператору копать вплотную к машине. Это позволяет экономить топливо на перемещение для докапывания.

Экскаватор хорошо проявляет себя на неровной местности благодаря высокому клиренсу и поворотливости. Угол разворота ковша — 201°, что обеспечивает возможность свободного доступа машины к рабочей зоне в ограниченных пространствах.

Техническое обслуживание

Все важные узлы сконцентрированы с одной строны борта для обеспечения простоты проведения техосмотров и повышения производительности. Проверка рабочих узлов может осуществляться ежедневно.

Капот экскаватора-погрузчика открывается без необходимости демонтирования других деталей кузова. Аккумулятор расположен спереди машины и защищен решеткой для обеспечения безопасности, простоты и быстроты доступа.

Дизельный двигатель JCB 3CX

Смазка и заправка, а также доступ к гидравлическому баку, расположенному сбоку погрузчика, могут быть осуществлены с уровня земли. Благодаря этому обслуживание осуществляется достаточно оперативно.

Фильтр пыли и система предварительной фильтрации отсутствуют, что упрощает конструкцию кузова. Очистка от частиц пыли и грязи производится посредством системы выхода отработавших газов из выхлопной трубы, увеличивая срок жизни воздушного фильтра.

Дополнительный фильтр топлива позволяет снизить загрязнение топлива.

Гидравлические шланги сходятся в коллекторной части экскаватора, что обеспечивает простоту замены.

Гидравлические шланги экскаватора JCB 3CX

Комфорт и удобство использования

Чтобы обеспечить комфортную рабочую обстановку для оператора и, в свою очередь, улучшить производительность работы, кабина оснащена системой кондиционирования воздуха, обогревом. Доступ в кабину осуществляется с обеих строн, что сокращает время попадания в кабину.

Машина поставляется с различным навесным оборудованием. Кабина погрузчика герметична и звукоизолирована, чтобы обеспечить чистую и комфортную рабочую среду. Уровень шума в кабине составляет 73 дБ. Большие изогнутые зеркала заднего вида обеспечивают хороший обзор. Внутри кабиины есть внутреннее освещение для обеспечения видимости в темное время суток.

В кабине есть 12 В разъем, что позволяет оператору использовать в кабине телефон и другие аксессуары.

Приборная панель оснащена индикаторами датчиков оборотов двигателя, времени работы двигателя, уровня топлива, температуры охлаждающей жидкости.

Приборная панель JCB 3CX

Аудиовизуальная система предупреждений внутреннего интерфейса отслеживает заряд АКБ, температуру охлаждающей жидкости, давление в системе смазки двигателя, степень засоренности воздушного фильтра, давление и температуру трансмиссионного масла и включение стояночного тормоза.

Датчик скорости стрелочный и индикаторный. Моточасы JCB 3CX

В кабине расположено полностью регулируемое рабочее место. Рулевое колесо имеет мягкую нескользящую обивку для снижения нагрузки на кисти рук и рукоять для быстрого вращения. Сиденье оснащено регулируемой подвеской и подлокотниками, обеспечивая комфорт и снижение усталости оператора. Для складирования инструментов и другой утвари в кабине есть просторный и глубокий ящик для инструментов.

Рабочее место в экскаваторе-погрузчике JCB 3CX

Рабочие органы (рычаги управления) просты в обращении и не требуют больших усилий для их переключения.

Безопасность и надежность

Ступени в кабину имеют рельефную поверхность с отверстиями, чтобы увеличить сцепление обуви оператора с поверхностю ступени. Отверстия на ступеньках препятствуют скоплению воды при мокрой погоде, что уменьшает степень скольжения ступени. При входе и выходе из кабины оператор всегда имеет три точки опоры.

Вход в кабину. Рельефные ступени

Закаленные стекла кабины — многослойные и высокопрочные, что обеспечивает оптимальную безопасность оператора при опрокидывании экскаватора JCB 3CX или при падении на машину каких-либо грузов (FOPS/ROPS). Стекла могут быть легко и быстро заменены в случае необходимости.

Задняя стрела погрузчика JCB 3CX крепится на фиксатор, что обеспечивает ее неподвижность при движении машины.

Широкие стекла кабины и высокое расположение сиденья в кабине обеспечивают хорошую видимость на 360° при работе машины, что позволяет оператору практически без проблем наблюдать за рабочим процессом со всех сторон.

АКБ и другие узлы защищены решеткой.

Дополнительные опции и преимущества

Зуб ковша JCB 3CX

• Универсальность машины обеспечивает наличие гидравлической разводки под гидромолот;
• Телескопическая рукоять – увеличивает рабочую зону техники;
• Многофункциональный фронтальный ковш позволяет выполнять следующие функции: копать, выравнивать, грузить, засыпать и захватывать;
• Можно использовать различное навесное оборудование: ковш, щетка, снегоуборочный отвал, бетоноукладочный бункер, гидромолот, грунтовая фреза и другие. А благодаря механизму крепления это оборудование меняется легко и быстро;
• Система реверсивного движения и коробка передач позволяют изменять направление движения машины без потери скорости;
• Благодаря дифференциалу повышенного трения крутящий момент автоматически распределяется на колеса в зависимости от условий по сцеплению;
• Двигатель оснащен системой обогрева на 240 Вт, что обеспечивает его запуск при отрицательных температурах;
• Стрела погрузчика усилена, что позволяет работать с большими нагрузками;

Стрела JCB 3CX в сложенном виде

• Ковш при наклоне защищен от просыпания содержимого благодаря системе компенсации угла наклона;
• Система подавления вибрации и шума;
• AdvancedControl — система гидравлического управления;
• Опция Extradig позволяет удлинить телескопическую рукоять;
• Благодаря углу поворота ковша в 101° работа с вертикальными траншеями осуществляется без проблем.

Экскаватор-погрузчик JCB 3CX: описание и технические характеристики

Одна из наиболее популярных моделей экскаваторов торговой марки JCB – это 3CX. Сфера использования механизма весьма обширна: погрузка, разгрузка, перевозка. И, естественно, все виды земельно-грунтовых операций.

Технические характеристики JCB 3CX

Экскаватор наделен высокой скоростью, что дает ему возможность быстро перемещаться по строительной площадке и успеть многое сделать за смену. Этому способствует и большой топливный бак емкостью 143 литра, а расход топлива за час непрерывной работы составляет 8 литров дизельного топлива. Большой интервал времени между заправками позволяет максимально эффективно использовать отведенное на рабочий процесс время.

Джисиби 3СХ безо всяких проблем работает в широком диапазоне температур: от -20 до +46 градусов Цельсия. Кузов и основные комплектующие изготовлены из толстостенно стального листа. Материал высокой прочности – это именно то, что нужно для агрегата, чтобы выдерживать большие нагрузки при выполнении разного рода строительных и погрузочно-разгрузочных работ.

Максимальная глубина выкопанной экскаватором траншеи составляет 4,24 метра со стандартной стрелой. Если установить телескопическую рукоять, то глубина увеличится до 5,5 метра.

В таблице ниже приведены основные технические характеристики экскватора JCB 3CX:

Габаритные размеры

Базовые размеры экскаватора-погрузчика JCB 3CX:

Двигатель

Весомым плюсом экскаватора является дизельный двигатель Perkins. Экономичная и высокопроизводительная силовая установка имеет четыре цилиндра и рабочий объем в 4 литра. Она выдает пиковую мощность двигателя до 100 лошадиных сил и крутящий момент до 400 Нм даже на низких оборотах. Это позволяет свести расходы топлива к минимуму без потерь производительности техники. В зависимости от модификации экскаватора и вида работ за час расходуется от 6 до 15 литров.

Основные плюсы силовой установки:

• большой крутящий момент даже при невысоких оборотах;
• предусмотрен водяной фильтр;
• в масляном фильтре предусмотрен противоточный клапан. Благодаря этому масло остается чистым более длительный период времени и в конечном итоге снижаются расходы на техническое обслуживание;
• в фильтре воздушного потока есть система автоматической очистки.

Помимо этого, двигатель укомплектован системой подогрева, позволяющей быстро стартовать даже в очень холодную погоду. Есть эффективная система охлаждения и турбонадув. У последних моделей JCB 3CX доработана система сгорания топлива. По сравнению с предыдущими версиями она стала намного эффективней, что позволило отказаться от сажевого фильтра выхлопной системы. В результате удалось добиться снижения расходов топлива.

Еще одно нововведение – опция TORQUE LOCK. Технологическая новинка позволяет на четверть сократить расход топлива и увеличить скорость передвижения примерно на 10%.

Модификации

На рынке представлено несколько различных модификаций экскаватора. Они отличаются конфигурацией и комплектом навесного оборудования:

• JCB 3CX – это базовый вариант поставки;
• Eco – модель оснащена экономичным двигателем. Присутствует специальный режим работы – «эко»;
• Super – по сравнении с базовой комплектацией передние колеса имеют несколько больший диаметр.

Помимо перечисленных производители предлагают и другие модификации: Sitemaster, JCB 3CX Super Sitemaster, Sitemaster Turbo, Sitemaster Plus, Sitemaster Turbo Plus, Pothole Master, Contractor, Turbo.

Одна из особенностей все рассматриваемых моделей – возможность быстрой замены навесного оборудования в зависимости от текущих требований. В передней части можно устанавливать вилы или различного типа ковши: глубокие, классические, конические, для рытья канав и другие. Конструкция задней каретки дает возможность сместить навесное оборудование в сторону.

Стандартное навесное оборудование

В базовых моделях в передней части устанавливается челюстной ковш объемом один кубический метр. Благодаря этому экскаватор-погрузчик JCB 3CX без проблем справляется с задачами фронтального погрузчика. При помощи такого оборудования опытный специалист погрузит 7-кубовый КамАЗ минуты за четыре, не больше.

Что касается производительности заднего ковша при рытье котлованов, то многое зависит от глубины выемки. В среднем за восемь часов рабочей смены экскаваторщик сможет выбрать не меньше 100 кубических метров грунта. В случае, когда требуется одновременная погрузка, то протяженность выкопанной траншеи уменьшится примерно на 10%.

Стоимость нового экскаватора и б/у

Новый JCB 3CX встанет покупателю примерно в три миллиона рублей в зависимости от комплектации выбранной модели и требований заказчика. На агрегаты бывшие в употреблении цены сильно варьируются и зависят от технического состояния экскаватора, а также комплектации рабочей оснасткой. В среднем он будет стоить 1,5-2 миллиона рублей.

Аналогичные экскаваторы

Идентичными техническими и производственными характеристиками обладают экскаватор-погрузчик SAM 388, TARSUS ElAZ 880 и ElAZ 883, Cat 432 E, WZ30-25, SDHW HB680, Komatsu WB 93R-5 и LiuGong CLG 777А.

Надежность

Все элементы кузова, силовые агрегаты и узлы проектировались одним разработчиком, что гарантировало их идеальную совместимость и надежность. Отдельные агрегаты экскаватора тщательно тестировались в условиях максимальных нагрузок на протяжении нескольких тысяч рабочих циклов.

Гидравлические шланги закреплены надежно и защищены от случайного повреждения. Задние и передние стабилизаторы закрыты специальными щитами, чтобы предотвратить их повреждение и, как следствие, дорогостоящий ремонт. Пластины ковша – сменные. Их легко заменить при выходе из строя, что сокращает время вынужденного простоя механизмов до минимума. Объем ковша составляет 1 кубический метр.

Производительность и эффективность

Чтобы добиться максимально возможность производительности, на экскаваторе ведущими сделаны все четыре колеса и установлен самоблокирующийся дифференциал. В результате техника передвигается в любых сложных условиях, а сцепление с поверхностью даже влажного грунта надежно. В любой момент можно отключить работу одного из мостов, то есть оставить ведущими только два колеса – передние или задние.

Стрела ковша имеет такую же длину, как и задняя рукоять, что позволяет копать почву в непосредственной близости от зоны стоянки экскаватора. Казалось бы, маловажная деталь, но она способствует снижению количества переездов, вызванных необходимостью докапывания траншеи. В результате экономится часть времени и повышается производительность труда.

Агрегат отлично ведет себя на поверхностях с большим уклоном, ведь он обладает высоким клиренсом и отличной поворотливостью. Широкий угол поворота ковша (он составляет 201 градус) дает возможность выполнить работу даже в условиях дефицита рабочего пространства для экскаватора.

Техническое обслуживание

Благодаря тому, что доступ ко всем основным узлам и агрегатам обеспечен по одному борту, легко проводить ежедневный осмотр или плановое техническое обслуживание. В передней части машины расположен аккумулятор. Он закрыт решеткой и в любой момент доступен для осмотра и обслуживания. Когда нужно заменить или просто временно демонтировать какую-либо деталь, то для этого достаточно открыть капот. Очень просто менять гидравлические шланги. Они собраны в одном месте – сзади в коллекторной части экскаватора.

Замена (добавление) смазки, заправка, доступ до резервуара с гидравлическим масла – все эти операции выполняются с земли. Не нужно расходовать много времени на дозаправку или замену рабочих жидкостей, что тоже важно с точки зрения рационального использования рабочего времени. На экскаваторе нет систем предварительной очистки и традиционной фильтрации пыли. От грязи и прочих частиц воздух очищается с помощью отработанных газов, которые поступают из выхлопной трубы. Поэтому срок жизни воздушного фильтра значительно увеличен. Для более тщательной очистки топлива предусмотрен дополнительный топливный фильтр.

Удобство использования и комфорт

От того, насколько комфортная обстановка на рабочем месте, зависит производительность труда сотрудника. Поэтому разработчики JCB 3CX позаботились о том, чтобы оператор в кабине чувствовал себя как можно лучше. Здесь предусмотрен обогрев и система кондиционирования. Доступ внутрь имеется с обеих сторон, чтобы избавить рабочего от необходимости лишний раз обходить экскаватор.

Кабина имеет отличную звукоизоляцию и не менее хорошо герметизирована. Максимальный уровень шума внутри не превышает 73 дБ, не проникает пыль или грязь. В любой момент можно увидеть все, что происходит сзади. Для этого установлены большие изогнутые зеркала. Если работа продолжается в темное время суток, то пригодится внутреннее освещение кабины. Свет достаточно яркий и в то же время мягкий. Есть разъем для подключения электроприборов напряжением 12В: можно подзарядить телефон или воспользоваться энергозависимыми аксессуарами.

На приборной панели есть датчик оборотов двигателя, температуры системы охлаждения, уровня топлива и времени работы двигателя. Предусмотрена аудиовизуальная система предупреждения низкого заряда аккумуляторной батареи, давления в системе смазки двигателя и трансмиссионного масла; высокой температуре охлаждающей жидкости, засоренности воздушного фильтра, включении стояночного тормоза.

Рабочее место регулируется под потребности конкретного человека. Руль обтянут мягкой полимерной обивкой, что снижает нагрузки на кисти рук. Предусмотрена рукоять для быстрого вращения колеса. Это очень удобно, когда агрегат работает в условиях ограниченного пространства и часто требуются резкие маневры. Сидение укомплектовано регулируемой подвеской, мягкими подлокотниками; что обеспечивает дополнительный комфорт оператору и повышает его порог усталости. В кабине предусмотрен ящик для хранения инструментов и прочей утвари.

Машина комплектуется разным начесным оборудованием. Управления ими осуществляется путем переключения соответствующих рычагов. Для установки рычага в определенное положение не нужно прилагать сколь-нибудь значимых усилий.

Надежность и безопасность

Ведущие в кабину ступени имеют рельефную поверхность и отверстия. Благодаря этому значительно повышается сцепление металла и обуви операторы, что понижает вероятность случайного травмирования оператора. Отверстия не дают скапливаться воде. Сама конструкция лестницы сделана так, чтобы при входе или выходе экскаваторщик всегда имел три точки опоры.

В кабине установлены прочные многослойные стекла. Они обеспечивают дополнительную безопасность операторы при попадании сторонних предметов и не разлетаются на осколки в случае разрушения (при опрокидывании или аварии). Стекла легко сменить на новые, когда в этом возникает необходимость.

При переезде с места на место задняя стрела погрузчика устанавливается в транспортное положение и фиксируется. Во время движения по дорогах она остается неподвижной. Высокое расположение сидений и остекленность кабины по всему периметру обеспечивают экскаваторщику отличный обзор. Он беспрепятственно может контролировать рабочие процессы и все, что происходит вокруг экскаватора.

Дополнительные опции

• У экскаватора есть разводка под гидромолот, что делает ее более универсальной в эксплуатации.
• Рабочую зону можно увеличить, если задействовать телескопическую рукоять.
• Фронтальный ковш многофункционален и позволяет выполнить большой перечень работ: засыпать, грузить, захватывать, выравнивать или копать.
• Предусмотрена возможность использование широкого ассортимента навесного оборудования. К примеру, на экскаватор можно установить снегоуборочный отвал, грунтовую фрезу, гидромолот, ковш и другую оснастку. Продуманный механизм крепления дает возможность менять навеску очень быстро.
• Есть реверс. Это дает возможность двигаться задним ходом так же быстро, как и при движении вперед.
• Благодаря дифференциалу крутящий момент распределяется на ведущие колеса. Если одно из них пробуксовывает, то усилие передается на опорное колесо, чтобы оно не оставалось неподвижным.
• На двигателе установлена система обогрева мощностью 240 Вт, которая обеспечивает беспроблемный его запуск при отрицательных температурах.
• Стрела погрузчика имеет усиленный корпус, что увеличивает ее грузополъемность.
• Ковш контролируется системой компенсации угла наклона, что препятствует просыпанию содержимого.
• Экскаватор укомплектован системами подавления шумов и вибраций, гидравлического управления и опцией Extradig, дающей возможность удлинить выдвижную рукоять.
• Угол поворота ковша составляет 101 градус, что позволяет без каких-либо проблем проводить работы с вертикальными траншеями.

Экскаватор-погрузчик JCB 4CX для механизации различных работ

Производитель строительной спецтехники, компания JCB известна во всем мире, а продукция ее пользуется особенной популярностью. Модель 4СХ – это универсальная машина, которая выполняет погрузку и выгрузку материалов, используется в строительстве и дорожном ремонте. Колесный экскаватор-погрузчик JCB 4CX способен решать ряд задач, связанных с разработкой, выемкой, укладкой, трамбовкой грунтов, кроме того он может транспортировать их в пределах рабочей площадки.

Экскаватор-погрузчик JCB 4CX

• Особенности и преимущества
• Модификации
• Технические характеристики и габариты
• Двигатель
• Устройство
• Ходовая часть
• Гидравлическая система
• Кабина оператора
• Система управления
• Удобство эксплуатации и обслуживания
• Навесное оборудование
• Сколько стоит новый и б/у
• Аналоги

К сфере применения трактора JCB 4CX также стоит отнести:

• коммунальную деятельность, где он используется для устройства траншей под прокладку инженерных сетей, а также производит ремонтные работы;
• дорожно-ремонтные службы, в которых он участвует в монтаже элементов мостов и дорог;
• строительство, где он быстро и качественно осуществляет устройство котлованов и расчищает территории.

Стоит отметить увеличенный объем работ, который способен выполнить погрузчик, по сравнению с другими моделями производства JCB. Это дает возможность снизить затраты при выполнении поставленных задач и уменьшить нагрузку на другую используемую технику. Для достижения большего эффекта предусмотрена установка гидросистемы с 3 насосами EcoDig.

Читайте также: Зазор клапанов 402 двигатель газель на газу

Вернуться к навигации

Особенности и преимущества

Чтобы сделать машину более универсальной, производитель предусмотрел большое количество дополнительного оборудования, с которым она способна работать. Также особое внимание уделяется безопасности оператора и надежности экскаватора-погрузчика JCB 4CX в целом.

Трактор JCB 4CX Eco. Фото

Все основные агрегаты машины производятся той же компанией, которая ее выпускает. Это касается силовой установки, гидравлических моторов, шин и трансмиссии.

Среди основных преимуществ экскаватора выделяют:

• несколько видов управления: ЕasyControl – автоматическое, Advanced ЕasyControl – полуавтоматическое, а также ручное управление. Это позволяет оператору управлять техникой с наибольшим комфортом;
• степень наклона рабочего органа регулируется с помощью электромеханической системы. Это исключает просыпание материала из ковша при погрузке и выгрузке;
• рукоять может устанавливаться двух видов – телескопическая или из отдельных рычагов;
• экономичность, обусловленная малым потреблением горючего – 8 л за час работы;
• автоматический возврат рабочего органа в исходное положение;
• возможность отслеживать положение экскаватора JCB 4CX посредством спутника за счет установки системы LiveLink;
• для увеличения устойчивости машины предусмотрена система SRS, снижающая динамические воздействия. Это благоприятно сказывается на состоянии оператора даже при длительном рабочем дне;
• наличие современной технологии TorqueLock позволило повысить основные технические характеристики погрузчика. Теперь радиус поворота рукояти и скорость выполнения рабочих операций стала больше на 10%, а рабочая площадь – на 20%.

Перед поставкой продукта на рынок, компания производит его тестирование. Это касается каждой отдельной модели. Она испытывается на трассах, эксплуатационных стендах и в лабораториях, проходит проверку при сложных климатических условиях, в условиях агрессивных сред. Поэтому JCB смело заявляет о возможности техники работать при температуре до -40 градусов, воздействии химически агрессивных сред, ультрафиолета и солей.

Вернуться к навигации

Видео

Богатый выбор разнообразного навесного оборудования существенно увеличивает универсальность техники. При создании модели 4CX разработчики не забыли и о безопасности, улучшив несколько ключевых показателей (защиту оператора, прочность кабины).

В компании JCB используется закрытый тип производства, для которого характерно изготовление трансмиссии, шин, двигателя и гидромоторов внутри предприятия.

Ключевыми достоинствами JCB 4CX являются:

1. технология TorqueLock, используемая для наращивания основных характеристик техники. С ее применением радиус поворота стрелы и скорость работы экскаватора-погрузчика увеличилась на 10%, рабочая область – на 20%;
2. система компенсации колебаний SRS, поддерживающая устойчивость. Посредством нее создаются оптимальные условия для работы водителя;
3. подключение к системе безопасности JCB LiveLink со спутниковым комплексом слежения GPS, позволяющим определить местонахождение любой техники бренда в данный момент времени;
4. функция автоматического возвращения ковша на прежнюю позицию;
5. экономичный мотор – расход топлива около 8 литров в час;
6. стрела экскаватора-погрузчика может иметь телескопическое строение или состоять из отдельных рычагов;
7. электромеханическая система, выравнивающая угол поворота ковша. Она позволяет исключить просыпание груза при выполнении разгрузочно-погрузочных работ;
8. три варианта управления: ЕasyControl (автоматический режим), Advanced ЕasyControl (полуавтоматический режим) и ручное управление. Подобное нововведение позволяет управлять JCB 4CX даже человеку с минимальным набором навыков;

Компания JCB выпускает несколько модификаций экскаватора-погрузчика JCB 4CX. Помимо классической версии это вариации JCB 4CX SiteMaster и JCB 4CX Super. Основные отличия между ними заключаются в габаритах и емкости ковша.

В JCB забоятся о качестве своих продуктов. Перед запуском в серию модель 4CX прошла серию тестов на трассах, эксплуатационных стендах и транспортных лабораториях. Также проводилось исследование электромагнитной совместимости. Многочисленные тесты показали, что JCB 4CX способен выдержать даже суровые российские условия и эффективно работать при температуре до -40 градусов. Кроме того, модель имеет защиту от масла, химикатов, солнечных лучей и соли.

Технические характеристики и габариты

К основным техническим характеристикам JCB 4CX относятся:

Габариты JCB 4CX:

Читайте также: Технические характеристики автогрейдера ДЗ-143

Вернуться к навигации

Технические характеристики JCB 3CX

Эта техника относится к категории погрузчиков-экскаваторов. С учётом конструктивных особенностей, машина используется для выполнения строительных и землеройных работ. Трактор уверенно себя чувствует на ограниченных пространствах.

На разные модификации могут устанавливаться различные конфигурации навесного оборудования. Например, для передней навески может использоваться вилочный погрузчик, челюстной или обычный ковш. На заднюю навеску устанавливается ковш экскаватора, оснащённый обычной или телескопической стрелой.

В качестве силовой установки, используется четырёхцилиндровый дизельный двигатель от компании Perkins. Это турбированный двигатель с непосредственным впрыском топлива. Мощность агрегата может варьироваться от 80 до 100 лошадиных сил. Общий объём цилиндров составляет 4 литра.

Двигатель охлаждается при помощи жидкостной схемы. Надёжность дизеля обеспечивает многоступенчатая система фильтрации. Масляный фильтр удерживает масло в корпусе, что способствует бесперебойному запуску двигателя. Кроме того, присутствует воздушный фильтр и влагоотделитель.

Стоит отметить, что эта модель двигателя обеспечивает максимальные обороты с момента запуска и позволяет экономично расходовать горючее при пиковой мощности. За час работы JCB 3CX расходует всего 8 литров. Такая экономичность достигнута благодаря технологии EcoRoad.

Техника полноприводная, в качестве ходовой части использованы пневматические шасси. Коробка передач была разработана специально для этой модели. Стоит отметить, что коробка передач может устанавливаться в двух вариациях: PowerShift и Syncroshuttle.

В первом случае КПП дополнена редуктором реверсивного типа и одним рычагом, который устанавливается на колонке рулевого управления. Второй вариант отличается встроенным гидротрансформатором и электроуправлением.

Такая схема обеспечивает плавное переключение между режимами во время движения. Тормозная система выполнена в дисковом варианте. Тормоза помещаются в масляную ванну, что обеспечивает продолжительную эксплуатацию системы.

Гидравлика дополнена системой Open Centre. Это обеспечивает автоматический выбор оптимального режима работы навесного оборудования.

Экскаватор-погрузчик JCB 3CX

Двигатель

Двигатель JCB 4CX

Погрузчик JCB 4CX оснащается силовой установкой мощностью 94 лошадиных силы (72 кВт). Это четырехцилиндровая четырехтактная модель, работающая на дизельном топливе, объемом 4,4 л. Диаметра цилиндра составляет 103 мм. Двигатель JCB 4CX оборудуется системой прямого впрыска и турбонаддувом, при этом частота вращения его составляет 2200 об/мин. Расход топлива JCB 4CX составляет около 8 л за час работы, поэтому модель является экономичной. Устанавливается функция поддержания крутящего момента, которая также понижает потребление горючего и сокращает время на подъем техники по наклонной поверхности. Предельное значение крутящего момента составляет 1300 Нм. Топливный бак рассчитан на 130 л. Качество выхлопа сертифицировано стандартом Stage 3.

Удобное расположение мотора JCB 4CX гарантирует высокую скорость его обслуживания. Кроме того, силовая установка оборудуется системами охлаждения (вентилятор) и фильтрации. Последняя включает в себя фильтр для очистки горючего, состоящий из сепаратора и заменяемых кассет, которые отделяют горючую смесь от влаги. Второй составляющей системы является фильтр для очистки масла, третьей – фильтр для очистки воздуха типа «циклон» с двумя ступенями.

Читайте также: Габаритные размеры МТЗ 82 с большой и малой кабиной

Вернуться к навигации

Экскаватор-погрузчик JCB 4CX: технические характеристики

По заявлению производителя, модель 4СХ является самой мощной в линейке экскаваторов-погрузчиков JCB. Производитель постарался создать максимально экономичную и эффективную машину для работы в различных условиях. Экскаватор-погрузчик выпускается в модификациях 4CX ECO SUPER и 4CX ECO SUPER SITEMASTER. Модели различаются набором оборудования и типами гидравлических систем. Различия в габаритах и производительности незначительные.

Двигатель

В экскаваторе 4СХ используется собственный силовой агрегат JCB EcoMAX T4i с номинальной мощностью 100 л.с./74,2 кВт. Двигатель выдает максимальный крутящий момент 440 Нм/1300 об/мин. Объем двигателя — 4,4 л. Мотор оснащается турбиной, а в некоторых модификациях интеркулером. Количество цилиндров — 4. Номинальная частота вращения коленчатого вала — 2200 об/мин.

Помимо турбины двигатель оснащается системой прямого впрыска топлива и системой холодного пуска в качестве опции. Мотор охлаждается водяной системой с ременным приводом.

Трансмиссия

Экскаватор оснащается полуавтоматической трансмиссией Powershift с режимом рулевого управления 2WS. На каждой передаче устанавливается синхронизатор. Система переключения передач работает на сервоприводе. Каждая передача выдает максимально возможную скорость без потери производительности экскаватора.

Опционально машина может оснащаться трансмиссией Autoshift с 6 передачами, три из которых переключаются автоматически. Стандартная трансмиссия обеспечивает быстрое переключение без потери мощности и крутящего момента в любых условиях, включая подъемы и склоны. Так обеспечивается производительность экскаватора на уровне колесного погрузчика.

Трансмиссия Powershift имеет 4 передачи вперед и такое же количество назад. Опциональная система Autoshift обеспечивает 6 передач вперед и 4 назад. Максимальная скорость движения любой модификации экскаватора 38,1 км/ч.

Задний и передний мосты машины рассчитаны на статическую нагрузку 25 000 кг и динамическую нагрузку 12 500 кг. Опционально может устанавливаться дифференциал повышенного трения. Система рулевого управления — гидростатическая.

Гидравлическая система

Экскаватор JCB 4CX может оснащаться насосами с открытым и закрытым центром. Насосы открытого типа (шестеренные насосы) с ручной системой управления имеют максимальную производительность 82 л/мин. Насос открытого типа с системой управления EasyControl обеспечивает аналогичную производительность системы.

Насосы закрытого типа (поршневые насосы) при максимальном количестве оборотов 2200 в минуту обеспечивают производительность 165 л/мин. Максимальное давление в гидросистеме 251 бар.

Устройство

В стандартную комплектацию входят рулевое управление с гидроусилителем и тремя режимами управления. Погрузчик может поворачивать двумя или четырьмя колесами, а также поворачивать колесную базу в другом направлении.

Погрузчик JCB 4CX. Фото

Коробка передач устанавливается четырехскоростная автоматическая Powershift. За счет этого управлять колесным погрузчик JCB 4CX стало еще проще. Электрическое переключение скоростей позволяет машине двигаться плавно и без рывков.

В стандартную сборку входит несколько технологий – EcoRoad для повышения продуктивности при езде, TorqueLock для повышения экономичности спецтехники. В тех же целях используется контроль скорости гидропотока, который отключает гидравлический насос при переключении на четвертую передачу.

Вернуться к навигации

Гидравлическая система

Высокая эффективность работ, производимых Джисиби 4СХ, обусловлена установкой гидравлической системы с тремя насосами, которая обеспечивает необходимое давление и скорость гидравлического потока при низких оборотах двигателя. Она позволяет сократить потребление горючего на 15% и концентрацию вредных веществ в выхлопе. Положительной особенностью является увеличение срока службы системы такого типа. Среди машин своего класса, модель JCB обладает наибольшей эффективностью. Гидропоток обладает мощностью 81 л за минуту работы.

Вернуться к навигации

Схема устройства

Эта техника, в сравнении с аналогами, демонстрирует наивысшие показатели эффективности работы. Подобное было достигнуто благодаря применению трехнасосной гидросистемы EcoDig, что отвечает за обеспечение рабочего уровня гидравлических потоков даже при низких рабочих оборотах двигателя. Такая система способствует экономии дизельного топлива до 15 процентов. Вместе с этим, она снижает уровень вредных выхлопов, а также увеличивает ресурс двигателя.

Система JCB EcoRoad помогла повысить мощностные характеристики экскаватора в процессе движения. Инновационное технологическое решение JCB TorqueLock, что фиксирует крутящий момент, способствует улучшению показателей экономичности.

Кабина оператора

Рабочее место оператора JCB 4CX

Небольшие габариты экскаватора JCB 4CX не стали причиной установки маленькой кабины. Она отличается комфортом и эргономичностью, и рассчитана на производительную работу в течение всей смены. Для обеспечения комфорта и снижения утомляемости оператора, кабина выполняется не только звукоизолированной, но и герметичной. Уровень шума внутри не превышает 75 дБ. Чтобы снизить скольжение при подъеме в кабину, предусмотрены рельефные ступени. Они обеспечивают сцепление между обувью и конструкцией, вода в них не собирается, что препятствует скольжению.

Приборная панель JCB 4CX

Для подавления вибрации и раскачивания, предусмотрены пневмоподвеска на сидении оператора, а также резиновые амортизаторы и изолирующий слой для кабины. Кроме того, кресло имеет систему подогрева, регулируемую подвеску и подлокотники. Рулевая колонка имеет нескользящее покрытие, которое уменьшает нагрузку на кисти рук, а также рукоять для повышения скорости маневрирования.

Вход в кабину JCB 4CX

Для управления экскаватором JCB 4CX предусмотрена жидкокристаллическая панель с информацией о системных ошибках или сбоях, количестве топлива в баке и отработанных моточасах. Из кабины можно осматривать рабочую площадку на 360 градусов, это обеспечивает безопасность и продуктивность работ. Заднее окно выполнено выпуклым, оно открывает обзор на траншею, которую роет машина. Все остекление кабины выполнено из закаленного многослойного прочного стекла, которое не разрушается при падении на него предметов с высоты или опрокидывании машины (системы безопасности FOPS и ROPS).

Читайте также: Самодельный подъемник для авто своими руками

Рулевое колесо и рычаги управления JCB 4CX

При необходимости можно поменять отдельные части остекления. Чтобы сделать перемещение задним ходом безопасным, предусмотрены большие изогнутые зеркала. Внутри кабины устроено освещение, разъем 12 В, большой отсек для хранения вещей и инструментов.

Стрела JCB 4CX, расположенная сзади техники, присоединяется с помощью фиксатора, который не позволяет ей колебаться во время езды.

Вернуться к навигации

Система управления

Для управления экскаватором-погрузчиком JCB 4CX не требуется приложения усилий. Он оборудован простым интуитивным управлением посредством рулевой колонки, рычагов и приборной панели. Последняя выводит информацию о состоянии силовой установки, количестве горючего в баке, температуре в системе охлаждения. Светозвуковая система оповещения реагирует на такие показатели, как заряд аккумулятора, температура жидкости в системе охлаждения, давление в системе смазки силового агрегата и трансмиссии, состояние фильтра для очистки воздуха, положение стояночного тормоза.

Вернуться к навигации

Сферы применения

Чаще всего экскаватор погрузчик jcb 4cx используется при строительстве для рытья различных технологических углублений, а также для уборки строительной зоны. При работе в сфере дорожного строительства он помогает строить мосты, переправы и дорожное полотно. Кроме того, экскаватор отлично справляется с копанием каналов под прокладку труб водоснабжения и с уборкой территорий. Эта техника способна переносить огромные нагрузки без каких-либо серьезных поломок, что экономит не только время, но и денежные средства заказчиков.

Удобство эксплуатации и обслуживания

Основные функциональные узлы расположены с одной стороны машины, чтобы обеспечить простое и быстрое техобслуживание, сократить время простоев трактора JCB 4CX. Их контроль может производиться каждый день.

Чтобы открыть капот техники не нужно снимать элементы кузова. АКБ находится в передней части и зафиксирована с помощью решетки. Гидробак находится сбоку, доступ к нему открывается с уровня земли, обеспечивая смазку и заправку необходимых элементов в короткие сроки. На погрузчик JCB 4CX не устанавливается фильтр от пыли и система предварительной фильтрации, это дает возможность упростить конструкцию. Вместо этого используется выхлопная труба, что позволяет увеличить длительность эксплуатации фильтра для очистки воздуха. Дополнительный топливный фильтр тщательно отделяет загрязняющие элементы. Для быстрой и простой смены гидравлических шлангов, их расположили в коллекторной части.

Вернуться к навигации

Навесное оборудование

Фронтальный ковш JCB 4CX

Можно купить JCB 4CX в стандартной сборке, где в качестве рабочего органа выступает челюстной ковш объемом 1,1 м3. Его достаточно для выполнения основных погрузочно-разгрузочных операций. При достаточной квалификации оператора, погрузка материала в кузов 7 м3 до полного его заполнения занимает порядка 3,5-4 минут при самом коротком вылете.

В течение рабочей смены экскаватор JCB 4CX способен устроить выемку объемом 90-110 м3 с помощью ковша, расположенного сзади. При необходимости погрузки грунта в машину продуктивность падает приблизительно на 10%.

Вернуться к навигации

Цена

Вопрос о приобретении нового экскаватора-погрузчика JCB 4CX в настоящее время встанет в сумму от 3.7 миллионов рублей и до 4.5 миллионов российских рублей. Как известно, цена меняется с учетом года производства машины, ее комплектации, а также версии.

Также можно выбрать и б/у вариант, цена которого зависит от года производства, пробега и общего технического состояния. Так, машины 2010 года и 2011 года в хорошем состоянии, могут обойтись по стоимости от 2 миллионов рублей и до 2.5 миллионов российских рублей.

Источник http://snabstroyteh.ru/catalog/excavators/ekskavatory-pogruzchiki/1846_jcb-3cx/

Источник https://jcb-opt.ru/company/stati/jekskavator-pogruzchik-jcb-3cx/

Источник https://retrotruck.ru/stroitelnaya/ekskavator-jcb-4cx-tehnicheskie-harakteristiki.html
