Основная задача, которую решает ручной тормоз — это удержание транспортного средства на месте после остановки, в том числе и под уклоном. Данный агрегат применяется в качестве вспомогательного средства для торможения в случае поломки основных механизмов. Однако в подобных ситуациях «ручник» уменьшает скорость движения автомобиля, но не обеспечивает полную остановку. Также парковочный тормоз (точнее, его механическая разновидность) применяется в некоторых спортивных соревнованиях для осуществления резких поворотов (дрифта).

Как работает «ручник»

Конструктивно данный агрегат состоит из двух элементов: рычага и тросов. В некоторых современных автомобилях конфигурация «ручника» может меняться. Тросы воздействуют на тормозные колодки, тем самым уменьшая скорость машины либо удерживая ее на месте, если она стоит под уклоном. В большей части современных автомобилей применяются три таких троса: 2 располагаются сзади, а один — спереди. Помимо этого, в состав «ручника» входят:

• наконечники, которые соединяют между собой тросы и элементы стояночного тормоза;
• гайки, расположенные на концах тросов и меняющие их длину;
• возвратная пружина, закрепленная на переднем тросе и обеспечивающая возвратное движение рычага ручного тормоза.

Работает данный механизм по достаточно простому принципу. После поднятия рычага, расположенного в салоне машины, происходит натяжение указанных тросов. Затем они прижимают тормозные колодки к барабанам, что ведет к блокировке колес.

Привод на задние колёса [ править | править код ]

На легковых автомобилях, в большинстве случаев, рычаг стояночного тормоза соединяется гибким металлическим тросом в оболочке с задними барабанными тормозными механизмами, в которых находится устройство, приводящее в действие штатные колодки.

Читайте также: Какие документы обязан иметь при себе водитель?

Водитель натягивает рукоятку, увлекая вместе с ней проложенный в оболочке трос и коромысло. Коромысло уравнивает натяжение тросов и через них натягивает рычаги в тормозных устройствах правого и левого задних колёс, которые, опираясь на планки, раздвигают тормозные колодки в разные стороны. [3] Для растормаживания колёс автомобиля водитель должен немного потянуть на себя рукоятку ручного тормоза, нажать на торцевую кнопку, разобщающую храповой механизм, затем поставить рукоятку в исходное положение.

Если на легковом автомобиле сзади установлены дисковые тормозные механизмы — то технически совместить в дисковом тормозе гидравлический и механический привод сложно. В этом случае имеются отдельные стояночные барабанные тормозные механизмы. [4]

Разновидности

В зависимости от типа привода этот агрегат бывает механическим либо гидравлическим. При этом современные автомобили все чаще комплектуются электромеханическим устройством (EPB). Первый вариант считается более распространенным, так как такой агрегат отличается простой конструкцией, что делает его прочнее, а себестоимость — ниже. Механический стояночный тормоз реализован через ручник, при поднятии которого активируются 2 троса, останавливающие движение колес. Гидравлическая разновидность агрегата применяется на автомобилях реже.

Читайте наc:

Также применяется другая классификация ручного тормоза, основанная на местоположении рычага. Для автомобилей с автоматической трансмиссией характерно размещение этой детали вместо педали сцепления (так называемый ножной ручной тормоз). В машинах с механической КПП в основном используется рычаг, если транспортное средство комплектуется механическим либо гидравлическим «ручником». Существует также градация в зависимости от принципа взаимодействия данного агрегата с тормозными механизмами. В основном в автомобилях применяются дисковые или барабанные агрегаты. Реже встречаются трансмиссионные, отличающиеся тем, что для остановки машины блокируются не колеса, а карданный вал.

В автомобилях с дисковыми тормозными механизмами используются следующие разновидности «ручника»:

• винтовой. Этот вариант используется вместе с дисковыми тормозами, которые дополняются одним поршнем. В последний на стадии производства вкручивается винт, который начинает вращение при натяжении троса и придавливает колодки к дискам;
• кулачковый. Этот вариант также используется с дисковыми тормозами, дополненными поршнем. Однако в данном случае последний приводится в движение после натяжения троса;
• барабанный. Данный механизм используется вместе с дисковыми тормозами, дополненными несколькими поршнями.

Вне зависимости от типа ручного тормоза принцип его работы в каждом случае основан на одном алгоритме.

Виды стояночного тормоза

По типу привода ручной тормоз подразделяется на:

• механический;
• гидравлический;
• электромеханический стояночный тормоз (EPB).

Тросовый привод стояночного тормоза
Наиболее распространен первый вариант благодаря простоте конструкции и надежности. Для активации ручника достаточно потянуть рукоятку на себя. Натянутые тросы заблокируют колеса и приведут к снижению скорости. Произойдет торможение автомобиля. Гидравлический ручник используется значительно реже.

По способу включения стояночный тормоз бывает:

• педальный (ножной);
• с рычагом.

Ножной стояночный тормоз
Ручник, приводимый в действие при помощи педали, используется на автомобилях с автоматической коробкой передач. Педаль ручного тормоза в таком механизме расположена на месте педали сцепления.

Различают также следующие виды привода стояночного тормоза в тормозных механизмах:

• барабанный;
• кулачковый;
• винтовой;
• центральный или трансмиссионный.

В барабанных тормозах используется рычаг, который при натяжении троса начинает воздействовать на тормозные колодки. Последние прижимаются к барабану, и происходит торможение.

Читайте также: Почему опасно заправлять автомобиль с заведенным мотором

При активации центрального стояночного тормоза происходит блокировка не колес, а карданного вала.

Также имеет место электрический привод ручного тормоза, где дисковый тормозной механизм взаимодействует с электродвигателем.

Устройство электронного стояночного тормоза

Электромеханический «ручник» состоит из трех компонентов: тормозной механизм, электронный блок управления и привод. Первый представлен в виде дисковых тормозов, размещаемых преимущественно на задних колесах. На их суппортах закреплен привод, в корпусе которого находятся электродвигатель, ременная передача, винт и планетарный редуктор. Электронный блок управления «ручником» содержит входные датчики, исполнительные механизмы и микросхема, которая «принимает» решения. Первые получают сигналы как минимум с трех компонентов. К их числу относится кнопка запуска «ручника», которая находится на центральной консоли либо трансмиссионном тоннеле в салоне машины. Также информация поступает с датчиков, которые определяют угол наклона автомобиля и степень нажатия на педаль сцепления. Электронный блок управления стояночным тормозом обычно взаимодействуют с оборудованием, которое регулируют работу двигателя, и системой стабилизации кузова.

Как работает ручной тормоз?

Ручник блокирует задние колеса и не позволяет им вращаться. Однако это не единственная его функция. Но об этом чуть позже.

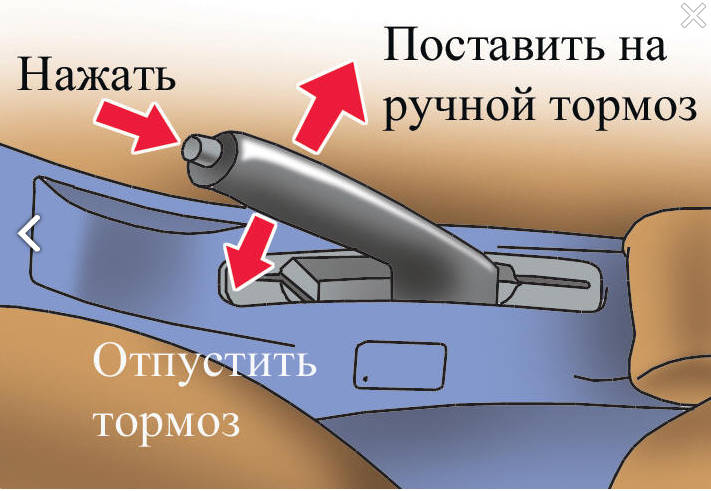

Для того чтобы включить стояночный тормоз, следует потянуть за рычаг и приподнять его до характерного потрескивания.

Вот и все, задние колеса заблокированы, и вы можете спокойно идти по своим делам, будучи уверенными, что ваша машина никуда не уедет.

Для опускания стояночного тормоза необходимо нажать на кнопку-фиксатор большим пальцем правой руки и опустить рычаг. Случается так, что тормоз слишком сильно затянут, и сил у большого пальца не хватает. В этом случае нужно взяться правой рукой за сам рычаг и, нажимая на кнопку, приподнять его немного вверх. Как только вы опустите рычаг до конца, следует убрать палец с кнопки. Теперь все в порядке, и вы можете начать движение.

Принцип работы электронного стояночного тормоза

Принцип работы EPB сводится к следующему: после нажатия на соответствующую кнопку запускается электродвигатель, который с помощью ременной передачи приводит в движение планетарный редуктор. Последний после этого запускает винтовой привод, который изменяет положение поршня в тормозных механизмах, плотно прижимая колодки к диску. Важная особенность EPB заключается в том, что он автоматически отключается сразу после начала движения. Механический «ручник» для этого нужно опустить. Кроме того, встроенные датчики учитывают несколько параметров, влияющих на характер работы EPB. В частности, они учитывать угол, под которым стоит автомобиль, положение педали газа и сцепления.

Благодаря указанной особенности автомобиль, стоящий на холме, начинает движения без отката назад. Происходит это потому, что датчики сигнализируют электродвигателю в EPB о том, что стояночный тормоз нужно отключить с незначительной задержкой. Многие современные машины дополняются функцией Auto Hold. Для ее запуска нужно нажать на кнопку, которая располагается рядом с клавишей включения EPB. После этого парковочный тормоз автоматически запускается, удерживая автомобиль на месте, и водителю не приходится удерживать педаль тормоза. Данная опция наиболее востребована в автомобилях, оснащенных АКПП. EPB также включается в случаях, когда машина долгое время стоит на одном месте либо водитель остановил двигатель, открыл дверь либо отстегнул ремень безопасности.

Несмотря на явные достоинства электромеханического стояночного тормоза, он имеет ряд существенных недостатков. Во-первых, EPB нельзя отключить в случаях полной разрядки аккумулятора. Во-вторых, механический «ручник» позволяет менять усилие торможения, что невозможно сделать в машинах с электромеханическим.

Устройство стояночного тормоза: классическая схема

Классикой жанра стояночных тормозов является, конечно же, механическая схема. Она знакома и владельцам творений отечественного автопрома и иномарок, поэтому рассмотрим её устройство подробней. Состоит она из таких частей:

Читайте также: Трещины на лобовом стекле: можно ли ездить с поврежденным автостеклом?

• ручной рычаг или, что реже, ножная педаль;
• система тросов;
• тормозные механизмы задних колёс.

Принцип действия системы довольно прост. Рычаг, который в нашем случае пусть будет привычным ручным, оборудован храповым механизмом, надёжно фиксирующем его в поднятом или опущенном положении. Когда мы поднимаем его, усилие на тормозные механизмы задних колёс (только они связаны с ручником) передаётся по металлическим тросикам-приводам, коих может быть от одного до трёх (обычно три – центральный и два задних, соединённые через уравнитель, обеспечивающий равномерные распределение усилий на оба механизма).

Натягиваясь, тросы прижимают тормозные колодки к дискам или барабанам – машина никуда не двинется. Когда мы опускаем рычаг, натяжение тросов ослабевает, колодки отпускают диски или барабаны и можно ехать.

Наиболее легко с точки зрения инженерных изысков, вышеупомянутая схема реализуется на барабанных тормозах, из-за чего они долгое время оставались и остаются незаменимыми на задних колёсах бюджетных авто. Всего-навсего необходимо оборудовать барабан дополнительным рычагом, передающим усилие от троса ручника.

Немного сложнее дела обстоят с дисковыми тормозами. С ними инженерам пришлось немного попотеть, и в результате появилось три варианта их соединения с ручником:

• винтовой механизм;
• кулачковый;
• барабанный.

Первые два типа характерны для суппортов с одним поршнем. Их устройство похоже. В винтовой схеме трос через специальный рычаг связан с винтом, вкрученным в поршень суппорта диска. При натяжении винт, вращаясь, заставляет перемещаться поршень, который прижимает колодку к диску.

В кулачковом варианте на поршень действует система из кулачка и толкателя, которая через рычаг связана с тросом. Барабанная разновидность используется в многопоршневых дисковых тормозах. По сути, это отдельный тормозной механизм барабанного типа, закреплённый на диске и не связанный с основными суппортами и колодками.

Особенности эксплуатации

При эксплуатации автомобиля с механическим тормозом рекомендуется соблюдать следующие правила:

• опускать «ручник» до начала движения, иначе ускорится износ тормозных колодок и дисков;
• не ставить машину на «ручник» зимой, так как в этом время года возможно примерзание колодок к дискам;
• всегда поднимать «ручник» в автомобилях с АКПП и функцией «Паркинг», так как это убережет от отката машины назад.

В автомобилях с EPB необходимо регулярно проверять состояние электромеханического стояночного тормоза. Механизм нельзя оставлять включенным в течение продолжительного отрезка времени. Из-за этого быстро разряжается аккумулятор, вследствие чего станет нельзя тронуться с места. Кроме того, при проведении ремонтных работ в машине электронику EPB нужно перевести в сервисный режим. Это поможет избежать дополнительных поломок. Автор: Федор Аверьев

Зачем нужен ручник

Для новичков ручник играет большую роль при подъеме, так как при помощи ручного тормоза можно блокировать колеса и не съехать назад, если сразу подняться в гору не удалось. Опытный водитель при подъеме в гору может обойтись и без ручника. Для кратковременной остановки машины или при парковке на относительно ровной поверхности большая часть водителей предпочитает ставить машину на скорость. Но на крутых спусках и при подъеме в гору лучше так не рисковать.

В случае неисправного ручного тормоза машина может откатиться назад, съехать с дороги и задеть другие автомобили. Поэтому использование ручного тормоза в определенных ситуациях не только желательно, но и обязательно для собственной же безопасности. Если при езде по скользкому полотну машину начинает заносить, можно воспользоваться ручным тормозом. Это поможет сбавить скорость и уйти от удара или съезда в кювет. Однако использовать ручной тормоз при заносе необходимо аккуратно, так как разогнавшийся автомобиль при резком торможении может унести с дороги.

Многие автомобилисты даже не задумывались о том, что обычная тормозная система автомобиля может выйти их строя в самый неподходящий момент и тут снова выручит ручной тормоз. Отказ основной тормозной системы – это редкость, тем не менее, такие случаи в водительской практике встречаются.

Вне зависимости от причины отказа в таком случае необходимо использовать ручной тормоз, на осознание причины поломки основной тормозной системы может уйти слишком много времени. Чтобы облегчить или избежать столкновения на оживленной трассе, следует плавно спустить ручник. Экстренное торможение на высокой скорости может привести к тому, что машина может уйти в занос.

Полезное: Дисковые тормоза: особенности, устройство

Электрический, гидравлический и другие виды стояночного тормоза

С момента времени Х, когда заурчал двигателем первый, пока экспериментальный, прототип автомобиля, конструкторская мысль непрестанно двигалась вперед, воплощаясь в металле, пластмассе или в пластинках кремния. Шла черепашьим шагом, летела, как птица, но только вперед, придавая нашим любимцам такой привычный и узнаваемый вид.

Герой сегодняшней статьи, стояночный тормоз, так же претерпел ряд кардинальных изменений, приобрел «интеллект», а сложностью конструкции превосходит станки с ЧПУ, собиравшие автомобили в середине 70-х годов двадцатого столетия.

Сколько в автомобиле тормозных систем

Три. И все они обеспечивают функции изменения скорости движения автомобиля, остановку и удержания на месте, используя силу трения и реакции опоры между колесом и материалом дорожного покрытия. Итак, разновидности тормозных систем:

Рабочая — обеспечивает управляемое снижение скорости движения автомобиля, при необходимости вплоть до остановки. Состоит из привода для передачи усилия и тормозного механизма. Он бывает, как правило, фрикционного типа, устанавливается в колесе и делится на два типа, барабанный и дисковый. Система привода и передачи усилия так же разделяется на несколько видов:

• Механический привод
• Гидравлический
• Электрический
• Пневматический

Первые три вида приводов будут детально рассмотрены в дальнейшем материале статьи.

Запасная — выполняет функции рабочей, при ее полном или частичном отказе. Конструктивно может представлять собой автономный узел или быть частью основной системы. Использует механизмы рабочей системы.

Как это работаетПринцип работы стояночного тормоза легче всего пояснить на примере системы с механическим приводом.
Механический ручной тормоз представляет собой систему из управляющего рычага, посредством тяг и системы тросов связанного с фрикционными механизмами колес.

Рычаг ручного тормоза, оснащенный храповым колесом для фиксации в рабочем положении, передает усилие на систему из одного, двух или трех тросов, соединенных с тормозным механизмом задних колес транспортного средства. Наибольшей популярностью пользуется схема с использованием трех тросов, одного центрального и двух боковых. Для обеспечения равного усилия на тормозных механизмах правого и левого колеса, центральный трос соединен с боковыми через специальную деталь сложной формы, так называемый уравнитель.

Элементы стояночного тормоза соединены с тросами посредством регулируемых наконечников. Такая схема позволяет производить подстройку системы без трудоемкой замены основных элементов привода.

Рычаги фрикционных механизмов, связанные с тросами, разводят тормозные колодки, прижимая их к поверхности барабана. Разблокировать стояночный тормоз, или снять автомобиль с ручника, можно опустив рычаг механического привода. Возвратное устройство вернет колодки в первоначальное положение и освободит тормозной барабан.

Просмотр небольшого видеоролика позволит яснее понять принцип работы стояночного тормоза.

Историческая справка. Барабанные тормоза были изобретены французским инженером Луи Рено в 1902 году. До 1930-х годов использовалась схема, в которой колодки разводились при помощи системы рычагов, позднее стали использовать небольшие по размеру тормозные цилиндры. Устройство барабанного тормоза подразумевает быстрый износ колодок, и до изобретения в 1950-х годах саморегулирующегося механизма, система требовала постоянной подстройки. С 1970-ого года на передние колеса легковых автомобилей устанавливают дисковые тормоза. На задние – как правило, барабанные, поскольку стояночный тормоз наиболее эффективно работает именно с этим видом фрикционных механизмов.

Тюнинг гидравлической системы

Гидравлический привод используется в большинстве современных машин. Простое и надежное устройство, минимум сложных и ломких деталей, позволяют оставаться в строю даже в век электронных вычислительных и управляющих блоков, заменивших многие механические элементы в конструкции автомобиля.
Простая схема включает в себя:

1. главный тормозной цилиндр;
2. расширительный бачок;
3. регулятор давления;
4. два тормозных контура, для передних и задних колес транспорта.

При нажатии на педаль, в системе создается давление, передающееся на тормозные цилиндры, расположенные в колесах, которые прижимают колодки к поверхности дисков или барабанов. Разблокировка при снятии давления выполняется при помощи возвратного механизма.

Схема работы гидравлического ручника станет яснее после просмотра следующего видео.

Многие автолюбители, недовольные тем, как работает механический привод стояночного тормоза, решаются на модификацию основной тормозной системы. Гидравлический ручной тормоз устанавливается на контур, обслуживающий механизмы задних колес. Все элементы механического привода безжалостно удаляются.

По внешнему виду ручной тормоз, используемый для проведения модификации, практически не отличается от механического «собрата». Та же рукоять с кнопкой разблокировки, тот же храповой механизм, но вместо центрального троса – гидроцилиндр, мало чем отличающийся от ГТЦ основной системы.

Внешний вид ручного гидравлического тормоза.

Теперь давление в тормозном контуре, отвечающем за задние колеса автомобиля можно создать не только совместно с передним контуром, как происходит при штатном срабатывании основной системы, но и затянув рукоять ручного стояночного тормоза.

Схема установки ручного тормоза в гидравлическую систему автомобиля ВАЗ.

Основное преимущество модификации такого рода заключается в простоте обслуживания. Гидравлический привод стояночного тормоза работает без уравнителя усилий на правом и левом колесе. Согласно закону Паскаля, описывающему поведение жидкости в сообщающихся сосудах, давление во всех точках тормозного контура будет одинаковым.

Основной недостаток – снижение надежности системы в целом. Механический привод стояночного тормоза работал независимо от гидравлической рабочей тормозной системы. Теперь же, пробой контура и потеря жидкости, грозит оставить автомобиль без средств экстренной остановки.

Электромеханический стояночный тормоз

Развитие электронно-вычислительных систем и активное использование бортовых компьютеров в автомобилестроении привело к замене многих механических элементов блоками с программным управлением. Не обошло стороной это нововведение и тормозную систему. Электрический, или как его еще называют, электронный стояночный тормоз представляет собой автономный узел, работающий под управлением бортового компьютера автомобиля.

Конструктивно данное устройство состоит из электродвигателя, ременной передачи, планетарного редуктора и винтового привода. Электрический стояночный тормоз устанавливается на суппорте задних колес автомобиля.

При подаче управляющего сигнала электродвигатель посредством ременной передачи сообщает вращательное движение планетарному редуктору. Последний, снизив частоту оборотов электродвигателя, воздействует на винтовой механизм, отвечающий за прижатие колодок к тормозному диску.

Электронный привод стояночного тормоза. Схема исполнительной части.

Электромеханический стояночный тормоз включает в себя:

• входные датчики;
• электронный блок управления.

Датчик уклона информирует бортовой компьютер о положении автомобиля относительно линии горизонта, датчик сцепления фиксирует положение педали и скорость ее отпускания.

При нажатии кнопки включения, расположенной на передней панели автомобиля, электрический привод стояночного тормоза, воздействуя на прижимной винт, притягивает колодки к тормозному диску. Электрический стояночный тормоз отключается автоматически, при нажатии на педаль акселератора. Предусмотрен и «ручной» режим снятия – при нажатии на педаль тормоза.

При отключении тормоза электронный блок управления анализирует угол наклона автомобиля, положение педали акселератора и скорость отпускания сцепления. Эти данные помогают выбрать правильное время для разблокировки тормозных дисков, что создает исключительно комфортные условия вождения.

Схема включения электромеханической тормозной системы в бортовую управляющую сеть современного автомобиля.

Общие рекомендации при использовании стояночного тормоза

Не следует оставлять автомобиль на продолжительное, более двух недель, время на стояночном тормозе. На влажном воздухе тормозные колодки могут «прикипеть» к дискам или барабану, полностью обездвижив машину. Такая же ситуация может случиться в холодное время года. Осевшая на тормозных механизмах влага может препятствовать нормальной работе системы.

Следует не реже раза в месяц проводить проверку работоспособности ручника. Особенно это касается автомобилей с механическим приводом стояночного тормоза. Тросы, передающие усилие, могут растянуться, что приведет к крайне неприятным последствиям.

Почему ломается стояночный тормоз, и как его отремонтировать

Как работает стояночный тормоз, признаки неисправности механизма, проверка работоспособности, правила ремонта. Видео о работе стояночного тормоза.

Ручной тормоз (другое название – стояночный тормоз) является важным узлом автомобиля, поскольку он предназначен для удерживания транспортного средства, если машина должна стоять на парковке на одном месте. Следовательно, это один из элементов, обеспечивающих безопасность, и поэтому стоит отнестись к нему внимательно. Поломка ручника может обернуться проблемами, если вдруг возникнет необходимость надежно удерживать машину на одном месте при парковке под уклоном.

Работоспособный стояночный тормоз будет блокировать колеса автомобиля, тем самым предотвращая его самопроизвольное движение. Даже ПДД указывают на необходимость постановки автомобиля на ручник. Будем помнить, насколько важен этот элемент управления.

Давайте рассмотрим причины, по которым ломается ручник, признаки, которые укажут на его неисправность, и выясним, можно ли его отремонтировать самостоятельно.

Как работает стояночный тормоз

Любой автомобиль имеет основную тормозную систему, но, кроме нее, предусмотрен еще дополнительный механизм для надежной эффективной фиксации, когда машина останавливается на месте парковки. Важно это и тогда, когда автомобиль находится на участке, где дорога находится под любым уклоном.

Еще одна функция стояночного тормоза – это обеспечение остановки в момент экстренного аварийного торможения, если у основной тормозной системы автомобиля внезапно произошел отказ, и затормозить обычным способом невозможно. Водители с опытом вождения иногда пользуются ручником, начиная движение с подъемом дороги, или когда транспортное средство начинает входить в резкий поворот.

Конструкция ручника включает размещаемый рядом с местом водителя рычаг, связанный приводными тонкими тросиками с задними колесами и их тормозными механизмами. Водитель поднимает рычаг и трос, соединяющий его с планкой, натягивается. Тросики приводят в движение скобы внутри барабанов, разжимание которых ведет к разведению колодок и блокировке колес.

Натяжение тросов регулируется при помощи специальных резьбовых наконечников. Длину привода можно изменять посредством вращения регулирующих гаек. Когда ручник включается, натягиваются возвратные пружины. Если машину снимают с ручного тормоза, именно пружины разводят друг от друга тормозные колодки и диски.

Какие виды стояночных (ручных) тормозов существуют:

• механический стояночный тормоз;
• электромеханический стояночный тормоз;
• гидравлический стояночный тормоз.

У ручника механизм приводится к запуску разными способами, это чаще всего осуществляется рычагом (авто с МКПП), ножной педалью (АКПП) или кнопочным управлением. По типу конструкции соединения привода и тормозного механизма можно встретить такие варианты:

• барабанный тормоз, где рычагом осуществляется натяжение троса механической системы или сдвиг поршня гидравлической системы, и это меняет положение тормозных колодок;
• винтовые системы, где винт осуществляет давление на элементы, что ведет к изменению положения поршня дисковых тормозов;
• кулачковый механизм, где работает кулачок-толкатель, его поворот закручивает винт, оказывающий механическое воздействие на поршень (это другой вид винтовой системы);
• центральный тормоз (трансмиссионный) – он блокирует карданный вал вместо тормозных дисков или барабанов колес.

Чаще всего на автомобилях устанавливается механическая тормозная ручная система, наиболее простая, и поэтому самая надежная из всех имеющихся. Водители могут оценить ее удобство, поскольку рычаг ручника механического типа всегда под рукой, а чтобы заставить его работать, нужно всего лишь до упора потянуть его на себя, либо сдвинуть вверх.

Приводной механизм тормоза гидравлического типа имеет конструкцию намного более сложную, поэтому он встречается гораздо реже. Самый прогрессивный – электромеханический привод ручника, он работает на электронной системе управления с выходом в бортовой компьютер и взаимодействует с входными датчиками, определяющими угол наклона.

Его включают, нажимая кнопку на приборной доске, и он автоматически выключается в тот момент, когда автомобиль начинает движение. Электроника сама определяет, когда транспортное средство находится на дороге с уклоном. Вычисляя, в каком положении находятся в этот момент педали, электронная система регулирует постепенное отпускание тормозов.

Как понять, что ручной тормоз неисправен

Как показывает опыт многих водителей, ручник выходит из строя довольно редко, если, конечно, автомобиль проходит регулярное техобслуживание и техосмотры, и машина эксплуатируется нормальным образом. Но все-таки этот неприятный момент случается.

На какие признаки нужно немедленно обратить внимание, чтобы не оказаться в критический момент один на один с неработающим ручным тормозом:

1. Наблюдается слишком свободное движение рычага. Чтобы затормозить, приходится прилагать максимально сильное воздействие на рукоятку тормоза. Это может случиться по причине растянувшихся тросиков тяги или из-за стертых тормозных колодок.
2. При работе рычага не происходит торможения машины. Это может означать механическое повреждение привода, натягивающего тросы, а также неисправные колодки или тяга могут вызвать такой же результат.
3. Не происходит растормаживания. Может случиться, что тормозным колодкам не удается полностью освобождать диски, вариант – барабаны. При нормальной работе колесного механизма автомобиль не в состоянии выйти на выбранную скорость. Потребуется разобрать, почистить и отрегулировать тормозные механизмы, при этом, если ослабли возвратные пружины, их следует заменить.

Как можно проверить работоспособность ручного тормоза

Чтобы провести проверку, нужно остановить машину на дороге, где есть небольшой уклон в 25 градусов. Затяните либо включите ручник. Если при задействованном ручном тормозе автомобиль все-таки будет двигаться вниз по склону, то система стояночного тормоза явно неисправна, и придется ее либо отрегулировать, либо побыстрее приступать к ремонту.

Если вы хотите проверить, исправен ли ручник, но поблизости нет дороги под уклон, можно сделать так. Поставьте машину на ровную дорогу, ручной тормоз активируйте, после чего включайте нейтральную передачу. Выходите из машины и попытайтесь ее столкнуть с места.

Если вам не удалось сдвинуть автомобиль с той точки, где он находится, значит, тормоза удерживают машину надежно, и можно быть уверенным – тормозная система работает исправно.

Вот как еще можно определить, в каком состоянии находится стояночный тормоз – работает нормально или неисправен. Поднимите до упора рычаг тормоза, вслед за этим включайте первую передачу и далее плавно отпускайте сцепление. Увидели, что двигатель заглох – все в порядке, ручной тормоз работает исправно, и беспокоиться не о чем.

Причины отказа стояночного тормоза:

1. Самой простой причиной может оказаться плохо отрегулированный винт, и устранить недостаток проще простого – нужно просто его ослабить либо наоборот, поплотнее затянуть.

2. Тросик в оплетке может заклинить. Внутрь попадает влага, в результате начинается процесс коррозии, далее будет проявляться ухудшение работы ручного тормоза.

3. Тросики, которые от планки ведут к колесам, повреждены – возможно, полностью оборвались. Тут ремонт бессилен и детали подлежат замене.

4. Тросик может перестать работать из-за закисления. Такое может произойти, если долгое время не задействовать ручной тормоз при поездках на автомобиле.

5. Если тормозные колодки изношены, и детали начнут оповещать об этом владельца авто скрежетом в процессе остановки машины, то поврежденные колодки могут оказаться причиной неисправности ручного тормоза. Изношенные колодки нужно заменить на новые, причем обе одновременно, так как они и истираются одновременно на обоих колесах – правом и левом.

И наоборот – то, как водитель обращается с ручным тормозом, влияет на состояние колодок и способно выводить их из строя. Когда едете в автомобиле, всегда до конца опускайте рычаг стояночного тормоза.

6. Попадание на колодки разных вредных субстанций – наледи зимой или налипших реагентов и соли может вести к плохой работе стояночного тормоза. Чтобы избавиться от ненужного слоя, слегка нажмите на тормоз при езде на небольшое расстояние. Слой масла на накладках также ухудшает работу ручника – устраните неполадки, ведущие к протечкам масла, и потом очистите или замените полностью колодки.

Как можно отремонтировать ручной тормоз

Так как ручник – немаловажный элемент, отвечающий за безопасность, нельзя допускать его неисправность, но, если таковая обнаружилась, то ремонтировать стояночный тормоз нужно безотлагательно. Сначала следует поставить диагноз этому узлу и выяснить, в чем причина поломки, и почему ручной тормоз не работает должным образом.

Самостоятельно можно осмотреть механизм, чтобы выяснить, оборваны ли тросики, появилась ли ржавчина или закисление. Более детальный осмотр проведут профессионалы, для чего машину придется отправить в сервис или автомастерскую.

Если при осмотре выяснилось, что ручной тормоз перестал хорошо работать из-за появившейся ржавчины, то вполне можно самому заняться элементарным очищением данного узла. Это делают, нажимая кнопку или дергая рычаг многократно вверх-вниз, добиваясь, чтобы ржавчина откололась и рабочий элемент был очищен.

Иногда требуется смазка троса: его можно самостоятельно снять, чтобы смазать, но сделать это можно только, если в наличии у вас есть гараж с ямой.

Как подтянуть трос, который перестал удерживать механизм? Сначала затягиваем на два щелчка рычаг ручника, затем ослабляем гайку уравнителя. Регулировочную гайку поворачиваем, пока не почувствуем достаточное натяжение тросика. После этого затягиваем контргайку.

Если после всех манипуляций трос так и не натянулся, это значит, срок его службы закончился, а поэтому его нужно заменить на новый. Если вы заметите на тросе потертости или разрывы, то такой элемент тоже подлежит замене.

Если вы видите, что на панели лампочка ручного тормоза или не горит, или, напротив, постоянно горит и не выключается, то неисправность может таиться в электросистеме автомобиля. Здесь потребуется вмешательство специалиста, поскольку самостоятельно чинить электрику крайне не рекомендуется. Лампочка на панели может просто перегореть, а может быть серьезная неисправность из-за замыкания в сети, по причине чего и нарушена индикация приборной панели.

Чтобы не произошло застопоривание механизма ручного тормоза из-за закисания его тросиков, нужно время от времени запускать механизм, не допуская долгого бездействия.

Иногда водители забывают о наличии ручника и вообще им не работают, а если машина на коробке-автомат, то и необходимость в этом зачастую отсутствует. Но механизм есть механизм, он требует время от времени запуска и работы. Только тогда он будет функционировать исправно, а когда возникнет экстренная необходимость, не подведет и выполнит свою функцию.

Правила, продлевающие жизнь стояночного тормоза

Возьмите себе в привычку всякий раз, когда садитесь в машину и трогаетесь с места, проверять, в каком положении стоит ручник. Если стояночный тормоз будет постоянно включен, то начнут перегреваться диски и тормозные колодки, что ведет к их быстрому износу.

Если машина будет во время длительной стоянки находиться на ручнике, это негативно скажется на состоянии тормоза. В воздухе всегда есть влага, от которой может пойти коррозия, не говоря об осадках. Результат – ржавчина способна «приварить» колодки к барабанам или дискам. С ручным тормозом машина не должна стоять дольше двух недель.

Вредно стояночному тормозу оставление зимой машины на ручной тормозной системе. Ваша стоянка окажется совсем короткой, но этого достаточно, чтобы на колеса начал налипать снег и лед, колодки и диски примерзнут. Если вы захотите тронуться, то движение окажется невозможным, а если применить силу, то вероятны более значительные поломки.

Не игнорируйте ручной тормоз, и регулярно, не реже одного раза в месяц, проводите осмотр и проверку. Если заметите растяжение тросов, подтяните их.

Водители, которые ездят на машинах на АКПП, справятся, не используя ручник, но тут тоже следует время от времени пользоваться ручным тормозом. Поступая так, вы продлите срок службы механизму «паркинга», да и таким образом сходит на нет вероятность того, что машину может повести назад, и она стукнется о бордюр или заденет соседний автомобиль.

Если есть даже небольшая неисправность ручника, никогда не ставьте машину на уклоне. Ведь может случиться сбой, даже если у вас автомат, да и первая передача иногда не обеспечивает автомобилю полное и прочное удержание на месте.

Заключение

Следить за «здоровьем» ручника и вовремя ремонтировать, если случились неполадки – ответственность, лежащая на каждом водителе, и это очень важно. Когда ручной тормоз исправен, это всегда является дополнительной гарантией безопасности водителя и пассажиров.

Безотказная работа механизма – залог экстренного торможения, которое может понадобиться в некоторых ситуациях. А кроме того, работоспособный тормоз обеспечивает сохранность транспортного средства, оберегая автомобиль от ДТП.

Видео о работе стояночного тормоза:

Источник https://k-sportracing.ru/pdd/privod-stoyanochnogo-tormoza.html

Источник https://znanieavto.ru/stop/stoyanochnyj-tormoz-ustrojstvo-i-mexanizm-ruchnogo-tormoza.html

Источник https://fastmb.ru/soveti_auto/21956-pochemu-lomaetsya-stoyanochnyj-tormoz-i-kak-ego-otremontirovat.html
